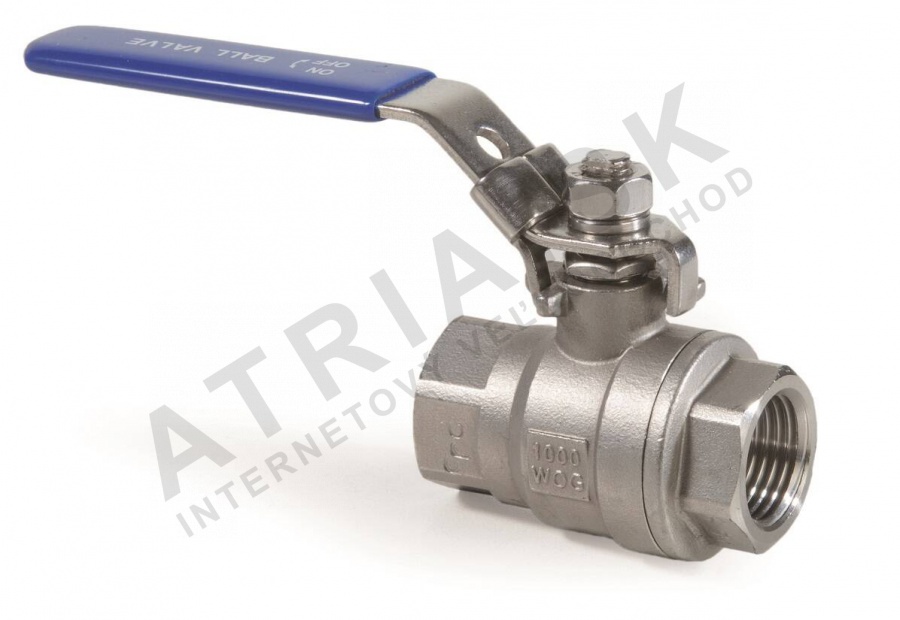

Závitový guľový ventil - B3 série oceľový dvojdielny - 1/4 palca; L=49mm
Kód: B3622014Súvisiaci tovar
Podrobný popis
Závitové guľové ventily sú základné komponenty v priemyselných a komerčných systémoch vykurovania, vetrania a vody. Často sa používajú v obytných a komerčných budovách na riadenie toku tekutín v systémoch HVAC, vodovodných liniách a priemyselných procesoch. Inštalatéri a technici často stretávajú tieto ventily v aplikáciách vyžadujúcich spoľahlivé vypínanie a minimálny pokles tlaku. Série B3 od IVAR je špecificky navrhnutá pre prostredia, kde odolnosť proti korózií a trvanlivosť sú kritické.
Výber ventilu musí zohľadniť systémový tlak, teplotný rozsah a kompatibilitu médií. Model B3622014 je vhodný pre systémy s maximálnym tlakom 63 bar a pracovnými teplotami medzi -25°C a +180°C. Často sa používa v systémoch vykurovania a vetrania, ako aj pre pitnú vodu a uhľovodikové aplikácie.
Technické parametre
| Materiál: telo | nehrdzavejúca oceľ A351 CF8M |
|---|---|
| Hmotnosť | 0,231 kg |
| Kód | B3622014 |
| Značka | IVAR |
Inštalácia a pripojenie
Inštalácia guľového ventilu B3622014 zahŕňa pripojenie k systému pomocou závitových koncov 1/4 palca. Ventil musí byť plne otvorený počas inštalácie, aby sa zabránilo poškodeniu vnútorných častí. Inštalatéri by mali zabezpečiť, že závity sú čisté a bez nečistôt pred zatiahnutím. Prehnané zatiahnutie môže poškodiť tesniace plochy a spôsobiť úniky. Častou chybou je použitie ventilu v parových systémoch alebo pre reguláciu toku, čo nie je odporúčané, pretože môže spôsobiť predčasné opotrebenie a poruchy.
Kompatibilita a príslušenstvo
Tento ventil je kompatibilný so systémami používajúcimi pitnú vodu, oleje a uhľovodiky. Nie je vhodný pre parové alebo regulátorové aplikácie. Na štandardnú inštaláciu nie sú potrebné žiadne ďalšie príslušenstvo. Inštalatéri by mali zabezpečiť, že potrubie systému je kompatibilné s veľkosťou závitu a materiálom ventilu.
Technický pozadie pre projektantov

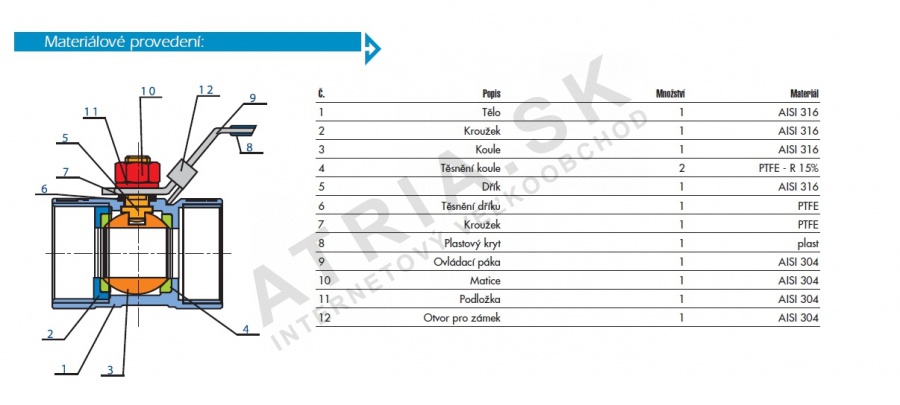

Guľový ventil B3622014 funguje tak, že sa otáča guľový disk s otvorom, ktorý umožňuje alebo blokuje tok tekutiny. Telo je vyrobené z nehrdzavejúcej ocele A351 CF8M a guľa aj tyč sú z AISI 316 nehrdzavejúcej ocele. Ventil je navrhnutý pre plný tok, čo znamená, že vnútorný priemer zodpovedá veľkosti potrubia, aby sa minimalizoval pokles tlaku. Antistatický dizajn a zámkový tyč zlepšujú bezpečnosť a jednoduchosť prevádzky. Ventil je certifikovaný pre použitie s pitnou vodou a vyhovuje ATEX štandardom pre použitie v pravdepodobne výbušných prostrediah.
Servis a prevádzka
Doprúča sa pravidelná kontrola ventilu, aby sa zabezpečila pokračujúca výkonnosť. Skontrolujte príznaky korózie, únikov alebo opotrebenia tesniacich ploch. Zámkový tyč by mal byť skontrolovaný na správnu funkciu. V technických údajoch nie sú uvedené konkrétne intervaly servisu, ale údržba by mala byť vykonávaná podľa potreby v závislosti od stavu systému a využitia. Ak ventil ukáže príznaky poruchy, mali by ste ho okamžite nahradiť, aby sa zabránilo prestávkam v systéme.
Často kladené otázky
Môže byť B3622014 použitý v parových systémoch?
Nie, ventil nie je vhodný pre parové aplikácie. Je navrhnutý pre použitie s pitnou vodou, olejmi a uhľovodikmi.
Je B3622014 vhodný pre reguláciu toku?
Nie, ventil nie je odporúčaný pre reguláciu toku. Je navrhnutý pre zapnutie/vypnutie a môže byť poškodený, ak sa používa na reguláciu.
Aká je maximálna pracovná teplota B3622014?
Maximálna pracovná teplota ventilu je +180°C.
Môže byť B3622014 použitý v výbušných prostrediah?
Áno, ventil je certifikovaný podľa ATEX smernice 2014/34/EU pre použitie v pravdepodobne výbušných prostrediah.
Dodatočné parametre
| Kategória: | BRA.B3.622 - GV séria B3 - 2 dielny |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.231 kg |
| Druh výrobku: | guľový ventil / uzáver |
| Rozmer závitu: | 1/4" |
| Materiál: | nerez |
| Materiál: | telo |
| Posledná aktuálizacia ceny: | 25.11.2024 21:09:10 |
