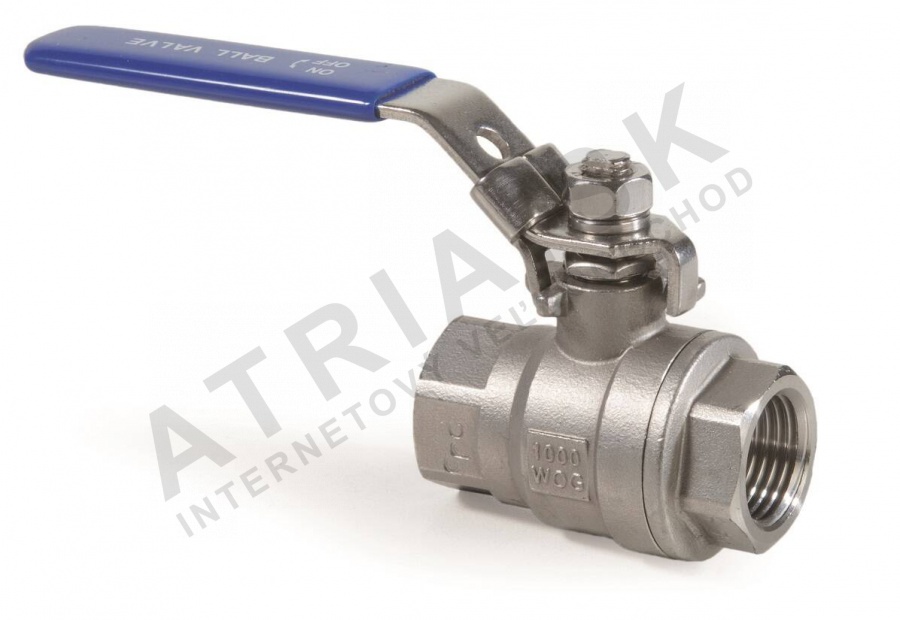

B3 Series oceľový guľový ventil dvojdielny – 2 palca; L=125 mm

Podrobný popis

Dvojdielne oceľové guľové ventily sú základnými komponentmi v priemyselných a komerčných systémoch na riadenie kvapalín. Často sa používajú v centrálnych vykurovacích systémoch, vodovodných liniách a pre prenos olejov alebo uhľovodikov. Tieto ventily ponúkajú spoľahlivé uzavretie a často sa inštalujú v mechanických miestnostiach, kotolniach a priemyselných potrubných sieťach, kde je potrebná prístupnosť pre údržbu.

Inštalatéri pracujúci s vykurovacími a vodoinštalačnými systémami často stretávajú tieto ventily v aplikáciách, kde je častý prístup potrebný pre kontrolu alebo údržbu. Kompaktný dizajn a závitové koncovky zaručujú ich vhodnosť pre systémy, ktoré vyžadujú flexibilitu počas inštalácie alebo úpravy. Oceľové telo a vnútorné komponenty ventilu zabezpečujú odolnosť proti korózií a opotrebeniu v agresívnych prostrediach.

Technické parametre

Materiál: telo	Oceľ A351 CF8M
Hmotnosť	2,708 kg
Kód	B3622200
Značka	IVAR

Maximálne pracovné tlak 63 bar a rozsah teplôt -25 °C až +180 °C sú kľúčové pre kompatibilitu systému a bezpečnú prevádzku. Závitové spojenia podľa ISO 228-1 umožňujú štandardizovanú inštaláciu pre rôzne veľkosti potrubie. Tieto parametre sú zásadné pri výbere ventilu pre konkrétne aplikácie s horúcimi alebo chladnými kvapalinami.

Inštalácia a pripojenie

Ventil sa inštaluje pomocou závitových pripojení od 1/4 palca do 4 palcov podľa štandardov ISO 228-1. Pred inštaláciou by systém mal byť vyčistený a vyčerpaný. Ventil by mal byť zaradený do osi potrubia, aby sa predišlo napätiam na tele. Zámkový tyčík poskytuje manuálny prekryv pre nouzové vypnutie. Bežné chyby inštalácie zahŕňajú nesprávne zaradenie, preťaženie závitových pripojení a nedostatok kontroly nečistôt v potrubie pred pripojením ventilu.

Kompatibilita a príslušenstvo

Tento ventil je kompatibilný so štandardnými vykurovacími a vodoinštalačnými systémami, ktoré používajú závitové prípojkami podľa ISO 228-1. Pre úplnú integráciu do systému môže byť použitý spolu so štandardnými potrubnými príslušenstvami, ventily a riadiacimi prístrojmi. Na základnú inštaláciu nie sú potrebné žiadne ďalšie príslušenstvo. Pre túto verziu nie sú k dispozícii žiadne alternatívy alebo príbuzné produkty.

Technický pozadie pre projektantov

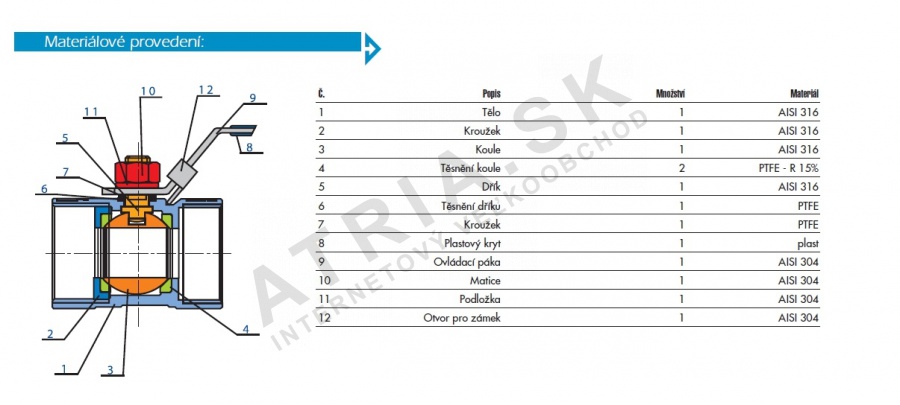

Ventil funguje prostredníctvom otočného oceľového gulička, ktorý otvára alebo blokuje cestu toku. Guľica a tyč sú vyrobené z ocele AISI 316, zatiaľ čo telo je z ocele A351 CF8M. PTFE tesnenia poskytujú nízky odpor a bez netesnosti výkon. Antistatický dizajn zabezpečuje bezpečnosť v prostrediach, kde by statický výboj mohol byť riziko. Ventil nie je vhodný pre pary alebo reguláciu toku kvôli svojej konštrukcii plného prierezu a mechanizmu zámkového tyčíka.

Údržba a prevádzka

Pravidelné kontroly by sa mali zameriavať na integritu závitových pripojení a funkčnosť zámkového tyčíka. Ventil nepotrebuje plánovanú údržbu, pokiaľ pracovné podmienky nie sú výrazne tvrdoši. Akékoľvek známky netesnosti alebo prevádzkovej tuhosti by mali byť vyriešené okamžite. V technickej dokumentácii nie sú špecifikované žiadne intervaly údržby.

Často kladené otázky

Môže byť tento ventil použitý s pitnou vodou?
Áno, je certifikovaný pre aplikácie s pitnou vodou podľa príslušných štandardov.

Je tento ventil vhodný pre použitie s olejmi?
Áno, ventil je kompatibilný s olejmi a uhľovodikmi, ako je uvedené v technických špecifikáciách.

Môže byť ventil použitý v parových systémoch?
Nie, ventil nie je navrhnutý pre použitie s pármi a nemal by byť inštalovaný v takýchto systémoch.

Aká je maximálna pracovná teplota?
Ventil je schválený pre spojitú prevádzku až do +180 °C.
