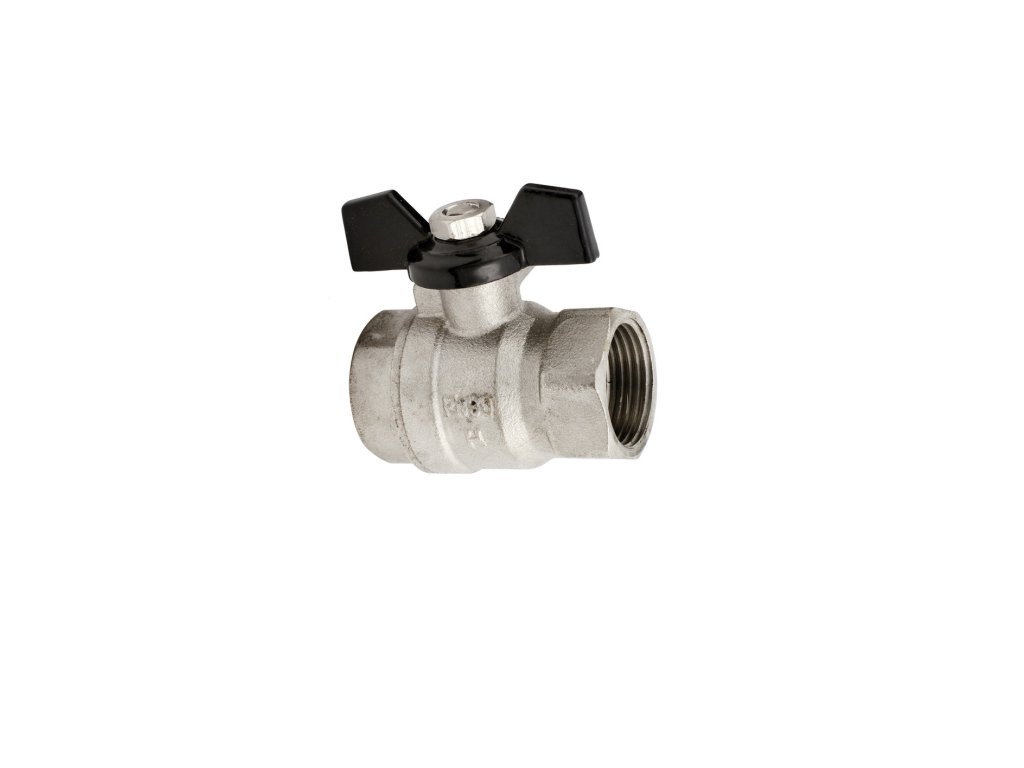

Guľový ventil na vodu TYTAN s motýlikovou rukoväťou a prítlačnou maticou 1/2"

Podrobný popis

Guľové ventily sú základné súčasti vodoinštalačných a centrálnych vykurovacích systémov, najmä v obytných a komerčných budovách, kde priestorové obmedzenia vylučujú použitie tradičných kohútikov s pákou. Model TYTAN je vhodný na aplikácie, kde je potrebné kompaktné a spoľahlivé riešenie pre uzavretie, napríklad v úzkej stenovej jamke, pod umývadlom alebo v kotolni. Inštalatéri a technici často stretávajú takéto situácie pri práci na domových teplých a studených vodovodných liniách alebo v centrálnych vykurovacích okruhoch. Návrh motýľového kohútika umožňuje ľahší prístup v obmedzených priestoroch, čím zabezpečuje plynulé fungovanie bez potreby dodatočného priestoru pre páku.

Pri inštalácii tohto ventilu je dôležité zvážiť tlak a teplotu systému. Ventil TYTAN je navrhnutý na spracovanie typických domácností a lehkých komerčných systémových tlakov a teplôt, čím je vhodný na použitie v novostavbách aj rekonštrukciách. Často sa používa spolu so štandardnými potrubnými príslušenstvami a môže byť integrovaný do systémov pomocou štandardných stlačených alebo závitových spojení.

Technické parametre

Rozmery pripojenia	1/2 palca
Závit	G1/2
Typ pripojenia	F-F
Jmenovitý tlak	15-25 bar
Maximálna pracovná teplota	120 °C
Material telesa	mosadz
Material guľky	chromovaná mosadz
Tesnenie	PTFE
Netová hmotnosť	0,159 kg
EAN	5900308734384
Záruka	5 rokov
Kód	ZKWMD-PP-15
Značka	Hydroland

Ventil je schválený na pracovné tlaky medzi 15 a 25 bar, čím je vhodný pre systémy so strednými tlakovými kolísaniami. Vyhodí maximálnu pracovnú teplotu 120 °C, čo je typické pre centrálny vykurovací a teplú vodnú aplikáciu. 1/2 palca G1/2 závit zabezpečuje kompatibilitu so štandardnými potrubnými príslušenstvami v európskych vodoinštalačných a vykurovacích systémoch. Tieto parametre sú kritické pre správne rozmery a výber, čím zabezpečuje, že ventil môže fungovať spoľahlivo za očakávaných pracovných podmienok.

Inštalácia a pripojenie

Inštalácia guľového ventilu HYDROLAND TYTAN zahŕňa jeho pripevnenie k potrubiu pomocou dodanej stlačenej matky a G1/2 závitu. Typ pripojenia F-F (ženský-ženský) vyžaduje použitie mužského závitového príslušenstva na príslušnej časti potrubia. Pred zatiahnutím stlačenej matky sa uistite, že tesniace plochy sú čisté a bez nečistôt, aby sa zabránilo únikom. Častou chybou je preťaženie matky, čo môže poškodiť PTFE tesniace materiály a ohrozí integritu spojenia. Vždy skontrolujte zaradenie telesa ventilu s potrubím, aby sa predišlo napätiam na závitoch počas zatiahnutia.

Kompatibilita a príslušenstvo

Guľový ventil HYDROLAND TYTAN je kompatibilný so štandardnými mosadznými a medenými potrubnými príslušenstvami používanými v centrálnych vykurovacích a vodoinštalačných systémoch. Je navrhnutý na použitie s PTFE tesniacou páskou alebo zmesou pre závitové spojenia, ktoré by sa mali aplikovať na mužský závit príslušného príslušenstva. Na základnú inštaláciu nie sú potrebné žiadne dodatočné príslušenstvá, ale v komplexných systémoch môže byť potrebné použiť potrubné súčiastky alebo expanzné spoje na akomoradnom pohybe. Tento model je špecificky navrhnutý na použitie s vodou a nemal by sa používať s agresívnymi alebo chemicky spracovanými kvapalinami bez konzultácie technického listu výrobcu.

Technický pozadie pre projektantov

Princíp fungovania guľového ventilu HYDROLAND TYTAN je založený na rotujúcej guľke s otvorom, ktorý sa zarovná s tokovou cestou pri otvorení a blokuje ju pri uzavretí. Guľka je vyrobená z chromovanej mosadze, čo poskytuje odolnosť proti korózií a trvanlivosť v náročných prostrediach. Tesnenie sa dosahuje pomocou PTFE, materiálu známeho svojou nízkou trecou silou a odolnosťou voči vysokým teplotám. Teleso ventilu je vyrobené z mosadze, ktorá poskytuje dobrú mechanickú pevnosť a tepelnú vodivosť. Pri integrácii do systému by sa ventil mal umiestniť do miesta, ktoré umožňuje ľahký prístup počas údržby. Životnosť ventilu je ovplyvnená kvalitou inštalácie, frekvenciou používania a čistotou systémovej vody. Pravidelná kontrola tesniacich ploch a stlačenej matky môže zabrániť únikom a zabezpečiť dlhodobé fungovanie.

Údržba a prevádzka

Údržba guľového ventilu HYDROLAND TYTAN je minimálna vďaka jeho odolnej konštrukcii a spoľahlivému tesneniu. Je však odporúčané pravidelne kontrolovať ventil na príznaky úniku alebo korózií, najmä okolo stlačenej matky a tesniacich ploch. Ak sa ventil stane ťažko ovládateľný, môže to znamenať opotrebenie vnútorných súčiastok alebo potrebu mazania motýľového kohútika. Výrobca poskytuje 5-ročnú záruku, ktorá pokrýva chyby materiálu a výroby. Nie sú požadované konkrétne intervaly údržby, ale ventil by sa mal skontrolovať počas bežnej údržby systému, aby sa uistil, že zostáva funkčný.

Často kladené otázky

Môže sa ventil TYTAN použiť v centrálnych vykurovacích systémoch?
Áno, ventil je vhodný pre centrálny vykurovací systém, pretože môže pracovať pri teplotách do 120 °C a tlakoch do 25 bar.

Je motýľový kohútik vhodný pre úzke priestory?
Áno, motýľový kohútik je špecificky navrhnutý na použitie v obmedzených priestoroch, kde by sa tradičná páka nezmestila.

Aký typ tesniaceho materiálu sa používa?
Ventil používa PTFE tesnenie, ktoré poskytuje trvanlivé a netesné spojenie pri správnej inštalácii.

Môže sa ventil použiť s PTFE tesniacou páskou?
Áno, PTFE tesniaca páska môže byť aplikovaná na mužský závit príslušného príslušenstva, aby sa zabezpečilo bezpečné spojenie.
