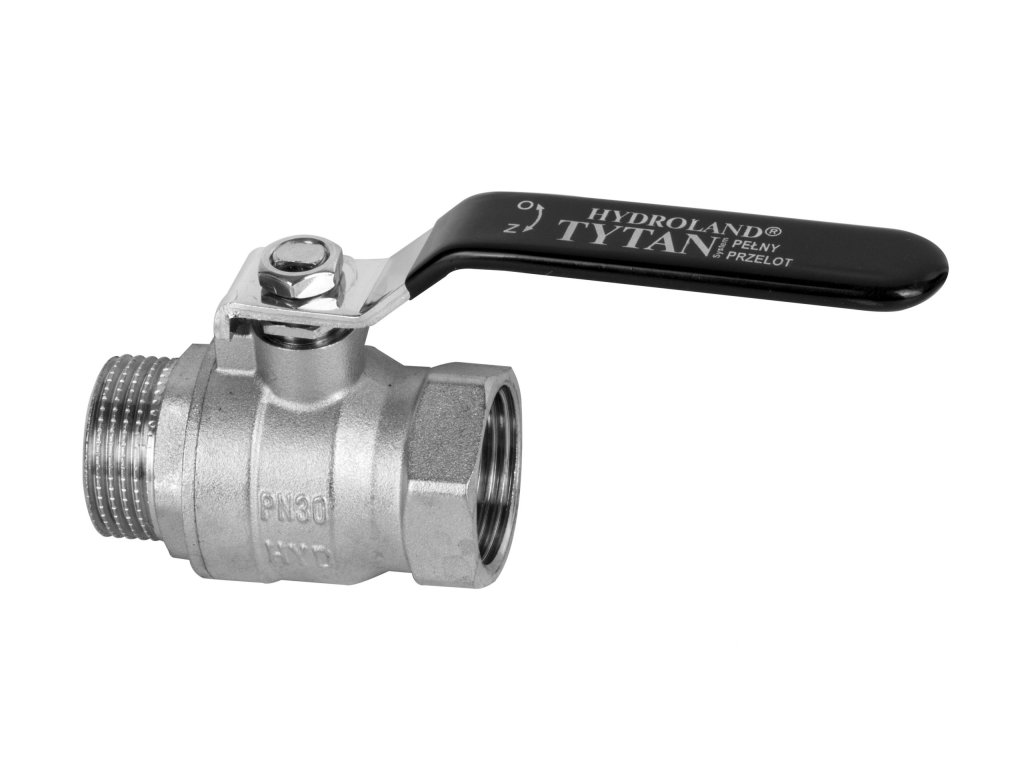

Guľový ventil na vodu TYTAN s pákovou rukoväťou a prítlačnou maticou 1/2'', F-M

Podrobný popis

Tento guľový ventil sa často používa v obytných a komerčných vodoinštalačných a vykurovacích systémoch. Inštaluje sa v miestach, kde je potrebné miestne odpojenie potrubia, napríklad v potrubie teplej a studenej vody, vykurovacej obvode alebo v systéme podlahového vytápľania. Kompaktný dizajn a závesový kohútik umožňujú rýchlu a jasnú manipuláciu, čo z neho robí ideálny pre použitie v úzkej priestoroch alebo tam, kde sú časté úpravy nevyhnutné. Ventil je vhodný pre nové inštalácie aj opravy systému, poskytujúc spolehlivú funkciu vypínania v rôznych aplikáciách.

Jeho odolná konštrukcia a materiály z neho robia vhodný pre použitie v systémoch s nízkym a stredným tlakom. Závesový kohútik poskytuje jasný prehľad o otvorenej alebo uzavretej polohe ventilu, čo je špeciálne užitočné v systémoch, kde je viditeľnosť obmedzená. Stlačená matka zabezpečuje pevné spojenie, čím sa zníži riziko únikov v spojoch. To z neho robí vhodný pre inštaláciu v prístupných aj skrytých miestach.

Technické parametre

Rozmery spojenia	1/2 palca
Thread	G1/2
Typ spojenia	F-M
Jmenovitý tlak	20-30 bar
Maximálna pracovná teplota	120 °C
Materiál telesa	mosadz
Materiál guľe	chromovaná mosadz
Tesnenie	PTFE
EAN	5900308733684
Záruka	5 rokov
Kód	ZKWD-PP-15-NW
Značka	Hydroland

Pracovný tlak 20-30 bar zabezpečuje, že ventil je vhodný pre väčšinu domácností a ľahkých komerčných vodovodných a vykurovacích systémov. Maximálna pracovná teplota 120 °C mu umožňuje spracovať aplikácie s teplou aj studenou vodou. Thread G1/2 a typ spojenia F-M sú štandardné v mnohých vodoinštalačných a vykurovacích inštaláciách, čím sa zabezpečuje kompatibilita s typickými potrubnými príslušenstvami a komponentmi. Tieto parametre sú zásadné pre správne rozmery a výber, aby sa zabezpečila spolehlivá výkon ventilu za očakávaných pracovných podmienok.

Inštalácia a pripojenie

Inštalácia guľového ventilu vyžaduje G-thread 1/2 palca na strane dodávky aj na strane dolu. Typ spojenia F-M znamená, že ventil môže byť pripojený k samčiemu alebo ženskému threadu v závislosti od konfigurácie systému. Stlačená matka by mala byť pevne utiahnutá, aby sa zabezpečilo netekúce spojenie. Je dôležité skontrolovať, či je thread čistý a bez nečistôt pred inštaláciou, aby sa zabránilo poškodeniu tesniacej plochy. Na samči thread môže byť aplikovaný tesniaci prostriedok alebo PTFE páskový, čím sa zlepší tesnenie, hoci nie je vždy nevyhnutný.

Bežné chyby inštalácie zahŕňajú preťaženie stlačenej matky, čo môže poškodiť tesniacu plochu, a nedostatočné zaradenie ventilu do smeru toku. Závesový kohútik by mal byť umiestnený pre ľahký prístup a viditeľnosť. Po inštalácii by systém mal byť skontrolovaný na úniky tým, že sa aplikuje tlak a skontroluje sa, či nie sú príznaky úniku vody z spojov. Ak sa objaví únik, spojenie by malo byť rozmontované a znovu tesnené pred znovu utiahnutím.

Kompatibilita a príslušenstvo

Tento ventil je kompatibilný so štandardnými 1/2 palcovými G-threaded potrubnými príslušenstvami a komponentmi používanými v domácností a ľahkých komerčných vodovodných a vykurovacích systémoch. Môže byť použitý spolu s inými ventilmi, ako sú ventilátory na zníženie tlaku, ventilátory na kontrolu toku alebo ventilátory na reguláciu teploty, v závislosti od požiadaviek systému. Pre systémy vyžadujúce ďalšiu izoláciu alebo kontrolu môže byť párený s termostatickými mixérovými ventilmi alebo regulátormi toku. Pre štandardnú inštaláciu nie sú potrebné žiadne ďalšie príslušenstvo, hoci pri inštalácii môže byť potrebný šraňový kľúč pre utiahnutie stlačenej matky.

Technický pozadie pre projektantov

Ventil funguje na jednoduchom princípe guľového mechanizmu, kde chromovaná mosadzná guľa sa otáča, aby otvorila alebo uzavrela cestu toku. PTFE tesniaci materiál poskytuje odolné a nízko-trecie tesnenie, čím sa zabezpečuje plynulá manipulácia a dlhá životnosť. Mosadzné teleso poskytuje dobrú odolnosť proti korózii a mechanickú pevnosť, čím je vhodný pre použitie v systémoch s teplou aj studenou vodou. Závesový kohútik poskytuje mechanickú výhodu, čím sa zníži sila potrebná na manipuláciu s ventilom a zabezpečí jasný prehľad o jeho polohe.

Incorporácia tohto ventilu do systému závisí od tlakových a teplotných požiadaviek systému. Maximálna pracovná teplota 120 °C znamená, že je vhodný pre použitie v vykurovacích systémoch, ale nie pre vysokoteplotné aplikácie, ako sú parné systémy. Pracovný tlak 20-30 bar zabezpečuje, že môže spracovať väčšinu domácností a ľahkých komerčných aplikácií. Životnosť ventilu je ovplyvnená kvalitou inštalácie, pracovnými podmienkami a frekvenciou používania. Pravidelná kontrola a údržba môže predĺžiť jeho životnosť a zabezpečiť pokračujúcu spolehlivú výkon.

Služba a prevádzka

Pravidelná kontrola ventilu sa odporúča, aby sa zabezpečila jeho plynulá a bez únikov prevádzka. Stlačená matka by mala byť skontrolovaná na pevnosť a závesový kohútik by mal byť testovaný na plynulú manipuláciu. Ak sa ventil stane ťažký na manipuláciu alebo ukáže príznaky úniku, môže vyžadovať údržbu. Tesniaci materiál môže v čase degradovať, najmä v vysokoteplotných alebo vysokotlakových prostredí, a môže byť potrebné ho nahradiť. V krátkom popise nie sú uvedené konkrétne intervaly údržby, ale odporúča sa pravidelná kontrola ventilu ako súčasť bežnej údržby systému.

Počas prevádzky by ventil mal byť otvorený alebo uzavretý úplne, aby sa zabránilo poškodeniu tesniacej plochy. Čiastočné otvorenie môže spôsobiť opotrebenie guľe a tesniaceho materiálu, čím sa zníži efektívnosť ventilu. Ak sa ventil dlhú dobu nepoužíva, mal by byť nechovaný v otvorenej polohe, aby sa zabránilo tesniaciemu materiálu, aby sa priľal k guľe. V prípade úniku by mal byť systém vyrovnateľný a ventil rozmontovaný pre kontrolu a znovu tesnenie.

Často kladené otázky

Môže byť ventil použitý v parových systémoch?
Nie, maximálna pracovná teplota 120 °C znamená, že nie je vhodný pre parné aplikácie.

Je potrebný tesniaci prostriedok pre inštaláciu?
Tesniaci prostriedok alebo PTFE páskový nie je vždy potrebný, ale môže byť použitý na zlepšenie tesnenia na samči thread.

Môže byť ventil inštalovaný v akomkoľvek smere?
Ventil by mal byť inštalovaný v smere toku uvedenom výrobcami, aby sa zabezpečila správna prevádzka a tesnenie.

Čo sa má urobiť, ak sa závesový kohútik stane ťažký na manipuláciu?
Ak sa závesový kohútik stane ťažký na manipuláciu, ventil by mal byť skontrolovaný na opotrebenie guľe a tesniaceho materiálu. Tesniaci materiál môže byť potrebné nahradiť.
