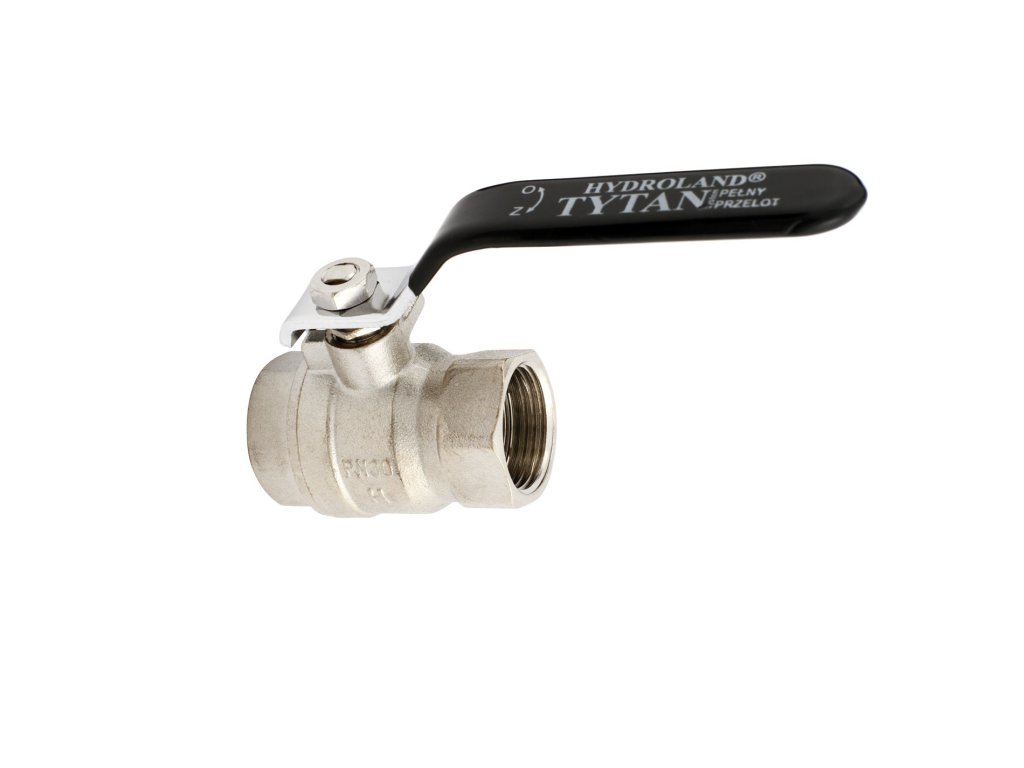

Guľový ventil na vodu TYTAN s pákovou rukoväťou a prítlačnou maticou 2"

Podrobný popis

Tento guľový ventil sa bežne používa v obytných a komerčných budovách na reguláciu prúdenia teplej a studenej vody v vodoinštaláciách a vykurovacích systémoch. Inštalatéri a servisní technici ho často stretávajú v centrálnych vykurovacích obvodoch, vodovodných liniách a distribučných systémoch chladiacej vody. Jeho kompaktný dizajn a závesná ovládacia tyčinka umožňujú rýchle vypnutie a intuitívne určenie stavu, čo z neho robí ideálny pre aplikácie vyžadujúce časté manuálne úpravy alebo nouzové izolovanie.

Model TYTAN sa často integruje do systémov s jmenovitým tlakom až 20 bar a pracovnou teplotou do 120°C. Je vhodný pre nové inštalácie aj modernizácie systémov, kde je potrebné spoľahlivé izolovanie prúdenia vody. Závesná ovládacia tyčinka poskytuje jasný vizuálny indikátor otvoreného alebo uzavretého stavu ventilu, čo zníži riziko chybného ovládania. To z neho robí špeciálne užitočný v skrytých alebo ťažko dostupných miestach.

Technické parametre

Inštalácia a pripojenie

Inštalácia začína zabezpečením, že potrubný systém je prázdny a vyrovnávajúci. Ventil má pevné pripojenie (F-F) s G2 závitmi na oboch koncoch, čo umožňuje priame pripojenie k bežným 2-palcovým medeným alebo oceľovým potrubiam. Pred zatiahnutím stlačenej matky naneste vhodný závitový tesniaci materiál na závity. Zatiahnite matku rovnomerne pomocou kľúča a vyhýbajte sa preťaženiu, ktoré by mohlo poškodiť tesniace plochy alebo spôsobiť poškodenie závitov.

Pred konečným zatiahnutím overte, či sa závesná ovládacia tyčinka voľne pohybuje a či je ventil zaradený v smere prúdenia. Skontrolujte, či nie sú na tesniacich plochách alebo telese viditeľné známky poškodenia. Bežné chyby inštalácie zahŕňajú nesprávnu orientáciu (napr. inštaláciu ventilu kolmo na smer prúdenia), nedostatočné tesnenie závitov alebo nedostatok čistenia spojovacích ploch pred montážou. Tieto chyby môžu viesť k únikom alebo obmedzeniu prúdenia po spustení systému.

Kompatibilita a príslušenstvo

Tento ventil je kompatibilný so štandardnými 2-palcovými závitovými potrubnými systémami s G2 pripojením. Môže sa použiť spolu s redukčnými ventilmi, teplotnými snímačmi a inými riadiacimi zariadeniami v vykurovacích a vodoinštaláciách. Pre základnú inštaláciu nie sú potrebné žiadne ďalšie príslušenstvo, hoci odporúča sa použiť rúrkový kľúč a závitový tesniaci materiál pre bezpečné pripojenie. Súvisiace produkty zahŕňajú ďalšie ventily a príslušenstvo série TYTAN tej istej značky, ktoré majú podobný dizajn a tesniace vlastnosti.

Technický pozadie pre projektantov

Princíp fungovania ventilu TYTAN je založený na štvrtom otáčaní guľky. Mosadzná guľka s chromovým povlakom, ktorá je uložená v mosadznom telese, sa otáča, aby vytvorila alebo zablokovala cestu prúdenia. Guľka je tesnená proti telese PTFE (polytetrafluoroethylene) tesneniami, ktoré poskytujú nízky odpor a odolnosť voči chemickému poškodeniu. Závesná ovládacia tyčinka, vyrobená z ocele s PVC povlakom, zvyšuje otáčaciu silu a poskytuje hmatovú spätnú väzbu počas prevádzky.

Konštrukcia z mosadze zabezpečuje dobrú odolnosť proti koróziu v systémoch na báze vody, zatiaľ čo PTFE tesnenia poskytujú spoľahlivé tesnenie aj za kolísavých tlakových podmienok. Ventil sa plynule integruje do vykurovacích a vodovodných systémov tým, že udržiava tesné uzavretie a minimálny tlakový pokles. Dlhodobá výkonnosť závisí od správnej inštalácie, pravidelného prehliadku tesniacich ploch a vyhýbania sa vystaveniu teplotám vyšším ako 120°C. Päťročná výrobná záruka odráža dôveru v trvanlivosť materiálov a konštrukcie.

Servis a prevádzka

Počas bežného servisu skontrolujte ventil na známky úniku okolo tela alebo v pripojovacích bodoch. Overte, či sa závesná ovládacia tyčinka pohybuje hladko a či sa ventil môže úplne otvoriť a zatvoriť bez odporu. Ak sa ovládacia tyčinka stane ťažká alebo ventil nedokáže úplne zatvoriť, demontujte a skontrolujte vnútorné komponenty na opotrebenie alebo hromadenie nečistôt. Vyčistite tesniace plochy mäkkým hadrím a pri potrebe naneste PTFE základný mazivo. Nie sú špecifikované plánované servisné intervaly, ale odporúča sa pravidelné prehliadky v aplikáciách s vysokým využitím alebo kritickými systémami.

Často kladené otázky

Môže sa ventil TYTAN použiť v parových systémoch?
Nie, maximálna pracovná teplota 120°C obmedzuje jeho použitie len na systémy na báze vody. Parové aplikácie vyžadujú ventily schválené pre vyššie teploty a odlišné tesniace materiály.

Je možné vymeniť závesnú ovládacia tyčinku osobitne?
Výmena závesnej ovládacej tyčinky nie je špecifikovaná v dokumentácii produktu. Ak je poškodená, odporúča sa vymeniť celý ventil, aby sa udržala integrita systému a výkon tesnenia.

Môže sa ventil inštalovať vertikálne?
Áno, ventil sa môže namontovať v akomkoľvek smere, keďže nie je závislý od gravitácie pre prevádzku. Uistite sa, že závesná ovládacia tyčinka je umiestnená pre ľahký prístup a viditeľnosť.

Je potrebné inštalovať závitový kohút pre budúce odstránenie?
Hoci nie je povinné, inštalácia závitového kohútika na jednej strane ventilu môže zabezpečiť ľahšie odstránenie počas údržby alebo výmeny bez rezania potrubia.
