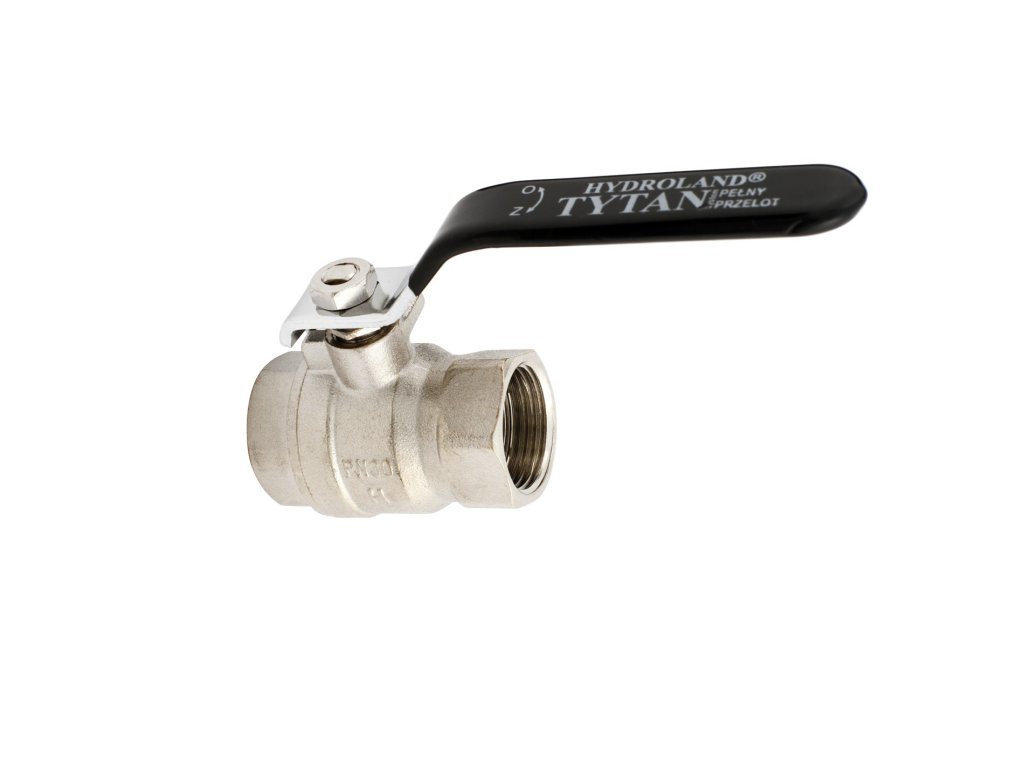

Guľový ventil na vodu TYTAN s pákovou rukoväťou a prítlačnou maticou 3/8"

Podrobný popis

Tento guľový ventil sa často používa v obytných a komerčných budovách na riadenie prúdenia vody v systémoch centrálnych kúrení a domových vodovodných líniiach. Inštalatéri často stretávajú tento typ ventilu v mokrých miestnostiach, pod umývadlami a v kotlových systémoch, kde je potrebné rýchle vypnutie. Kompaktný dizajn a štvrtý otáčkový pohyb z neho robí vhodný pre úzke priestory a časté úpravy. Pákový ovládač poskytuje ergonomické ovládanie, zatiaľ čo stlačovacia matka zabezpečuje zaradenie a znižuje riziko úniku počas inštalácie.

Pre systémy pracujúce s horúcimi a studenými vodami, guľový ventil TYTAN poskytuje spoľahlivé výkony v rámci špecifikovaného rozsahu tlaku 20 až 30 bar a maximálnej teploty 120 °C. Jeho plný prietokový konštrukcia umožňuje neobmedzený tok, čo z neho robí ideálny pre aplikácie vyžadujúce minimálne hydraulické odpor, ako sú obiehacie línie alebo radiátorové kúrenie. Ventil sa často používa v kombinácii s termostatickými mixérovými ventilmi, expanznými nádobami alebo zredukujúcimi stanicami, kde je potrebná presná regulácia toku.

Technické parametre

Rozmery pripojenia	3/8 palca
Typ závitu	G3/8
Typ pripojenia	F-F
Jmenovitý tlak	20-30 bar
Maximálna pracovná teplota	120 °C
Materiál telesa	mosadz
Materiál guľe	chromovaná mosadz
Materiál tesnenia	PTFE
Netová hmotnosť	0,123 kg
EAN	5900308733721
Záruka	5 rokov
Kód	ZKWD-PP-10
Značka	HYDROLAND

Jmenovitý rozsah tlaku 20 až 30 bar ukazuje, že ventil vydrží stredné až vysoké tlakové prostredie typické pre moderné systémy dodávky vody a kúrenia. Maximálna pracovná teplota 120 °C potvrdzuje vhodnosť pre obiehacie okruhy horúcich vod. Typ závitu G3/8 a pripojenie F-F zabezpečujú kompatibilitu so štandardnými potrubnými príslušenstvami. Pri výbere tohto ventilu overte, či pracovné podmienky systému spadajú do týchto rozsahov, aby sa predišlo predčasnému poškodeniu spôsobenému preťažením alebo termickým napätiam.

Inštalácia a pripojenie

Na inštaláciu ventilu najskôr zabezpečte, že systém je vyrovnateľný. Vyčistite závity pripojovacích potrubie a naneste vhodný tesniaci materiál, ako je Teflonový pásik alebo tesniaci zmes. Zatlačte ventil do polohy pomocou kľúča, pričom sa vyhýbajte preťaženiu a poškodeniu tesniacich povrchov. Po inštalácii použite stlačovaciu matku na úpravu zaradenia a odstránenie pohybu medzi telesom ventilu a potrubím. Skontrolujte úniky postupným zvyšovaním tlaku v systéme a vizuálnou kontrolou všetkých pripojení. Bežnou chybou je nesprávne zaradenie pákového ovládača, čo môže spôsobiť nerovnomerné opotrebenie sedla guľe a zníženie efektivity tesnenia. Vždy overte, či je ventil úplne otvorený pred spustením systému.

Kompatibilita a príslušenstvo

Tento guľový ventil je navrhnutý tak, aby sa bez problémov integroval so štandardnými vodoinštalačnými komponentmi, ako sú medené alebo oceľové potrubia, uzávierky a potrubné klieštia. Pre úplnú funkčnosť systému by mal byť doplnený o kompatibilné príslušenstvo, ako sú napríklad adaptéry G3/8 alebo zredukujúce ventily, ak je to potrebné. V konfiguráciách s viacerými ventilmi môže byť potrebné doplniť ďalšie komponenty, ako sú vyvažovacie ventily alebo tlakomery, v závislosti od rozloženia systému. Hoci nie sú žiadne konkrétne príslušenstvo povinné, zabezpečenie, že všetky časti sú zo rovnakého jmenovitého a teplotného hodnotenia, pomáha udržiavať konzistentné výkony a trvanlivosť.

Technický pozadie pre projektantov

Princíp fungovania guľového ventilu spočíva v rotácii chromovanej mosadznej guľe v mosadznom telese. Materiál tesnenia PTFE zabezpečuje nízky odpor a dlhodobé uzavretie. Plný prietokový dizajn minimalizuje turbulence a pokles tlaku, čo z neho robí veľmi vhodný pre systémy, kde je dôležité udržiavať prietok. Nickelový povrch odoláva koróziu, čím predlžuje životnosť v vlhkom alebo agresívnom prostredí. Projektanti by mali zvážiť rozmery a typ pripojenia ventilu pri plánovaní rozostupy a trasy, aby sa predišlo interakcii s inými komponentmi alebo konštrukčnými prvkami.

Údržba a prevádzka

Doporučuje sa pravidelná vizuálna kontrola na odhalenie znakov opotrebenia alebo úniku. Ak sa páka stane ťažká pri prevádzke, opatrné demontáž ventilu a vyčistite guľu a sedlo mierne riediacim prostriedkom. Naneste tenkú vrstvu maziva kompatibilného s materiálom PTFE. Zabezpečte, že stlačovacia matka zostáva správne nastavená, aby sa predišlo nesprávnemu zaradeniu. Ak ventil nedokáže úplne uzavrieť, môže to znamenať poškodenie tesniaceho povrchu alebo nadmerné hromadenie nečistôt. V takých prípadoch vymeňte poškodené časti alebo celú jednotku. Podľa záruky výrobcu, produkt zaručuje päť rokov bezproblémovej prevádzky, ak je inštalovaný a údržbavený podľa pokynov.

Často kladené otázky

Môže byť ventil použitý v parových systémoch?
Nie, tento model je navrhnutý výlučne pre aplikácie s horúcimi a studenými vodami. Parové systémy vyžadujú vyššie hodnotenie teploty a iné materiály tesnenia, ktoré nie sú k dispozícii.

Aký je odporúčaný moment zatiahnutia pre závity?
V dokumentácii nie je špecifikovaný moment zatiahnutia. Zatiahnite ventil do polohy, potom mu pridajte polovinu otáčky, aby ste zabezpečili pevné tesnenie bez poškodenia závitov.

Je tento ventil vhodný pre inštaláciu pod zemou?
Závisí to od okolitého prostredia. Ventil je vhodný pre využitie vo vnútri. Pre vonkajšie alebo zakonzervované aplikácie ho chráňte pred vlhkosťou a mechanickým poškodením vhodnými obalmi.

Ako stlačovacia matka zlepšuje výkon?
Stlačovacia matka umožňuje jemnú úpravu zaradenia telesa ventilu do potrubia, čím sa znižuje stres spôsobený vibráciami a predchádza predčasnému opotrebeniu tesniacich povrchov.
