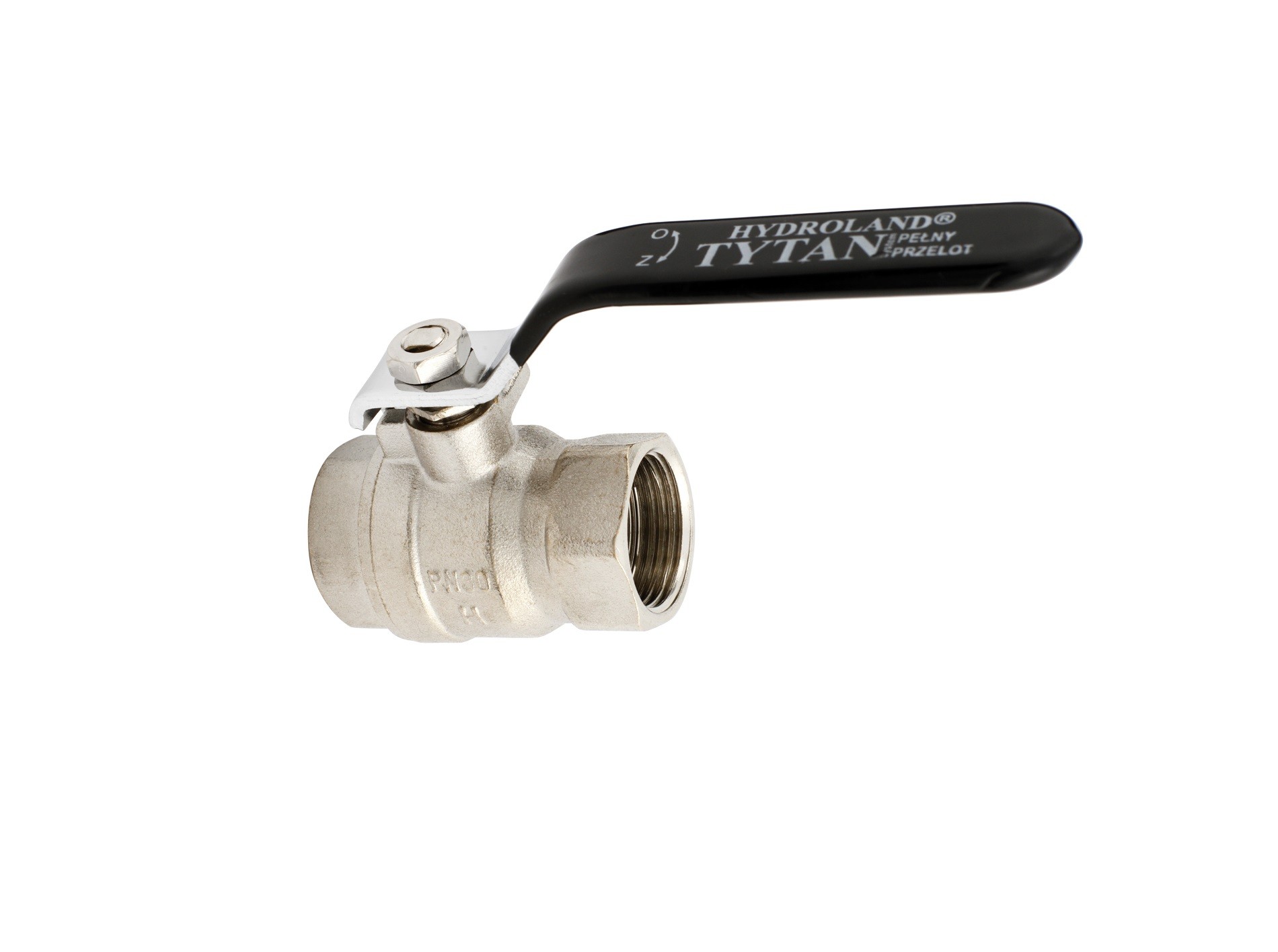

Guľový ventil na vodu TYTAN s pákovou rukoväťou a prítlačnou maticou 5/4"

Podrobný popis

Guľový ventil Hydroland TYTAN sa často používa v obytných a komerčných budovách pre zásobovanie vodou a vykurovacie aplikácie. Inštalatéri a technici pracujúci na potrubných systémoch pre rozdelenie teplej a studenej vody si v tomto ventilu nájdu vhodný nástroj pre lokálne odpojenie. Často sa inštaluje do podlahových vykurovacích obvodov, pripojení k kotlom a obchádzkových systémoch pre teplú vodu. Pákový kohútik poskytuje jasný vizuálny indikátor otvoreného alebo uzavretého stavu, čo je zvlášť užitočné v systémoch, kde sú časté úpravy potrebné.

Tento model je ideálny na použitie v obytných a lehko komerčných systémoch, kde sú vyžadované spoľahlivé vypínacie funkcie a minimálna strata tlaku. Kompaktný dizajn umožňuje inštaláciu v úzky priestor, napríklad za panelmi alebo v skrine. Pákový kohútik zabezpečuje hladkú a presnú prevádzku aj za vysokého tlaku. Ventil je vhodný pre nové inštalácie aj pre modernizácie systémov, kde je potrebné odolné a koróziu odolné riešenie.

Technické parametre

Inštalácia a pripojenie

Pred inštaláciou sa uistite, že systém je vyrovnávaný a koncové časti potrubia sú čisté a bez nečistôt. Ventil sa pripája cez dve ženské rezcové pripojenia (F-F), každé s rezcovým rozmerom G5/4. Použite stlačovaciu maticu na pripevnenie ventilu k potrubnému systému. Stlačovacie matice rovnomerne zatvorte pomocou kľúča, aby ste predišli prekríženému rezcovaniu alebo poškodeniu tesniacich ploch. Nesprávne nastavenie pákového kohútika alebo nerovnomerné zatváranie môže spôsobiť úniky alebo prevádzkové problémy. Po inštalácii vykonajte tlakový test na overenie integrity pripojení. Vždy sa uistite, že ventil je plne otvorený počas testovania, aby sa predišlo nárastu tlaku za uzavretým ventilom.

Kompatibilita a príslušenstvo

Tento ventil je kompatibilný so štandardnými medenými alebo plastovými potrubiami používanými v vykurovacích a vodovodných systémoch. Je určený na použitie s teplou a studenou vodou a nesmie sa používať s agresívnymi alebo chemicky spracovanými médiami. Pre inštaláciu môžu byť potrebné ďalšie komponenty, ako sú potrubné adaptéry, tesniace pásky alebo zmes, a vhodný kľúč. Žiadne konkrétne príslušenstvo nie je uvedené pre tento model, ale uistite sa, že všetky pripojenia sú kompatibilné s rezcovým rozmerom G5/4 a konfiguráciou F-F.

Technický pozadie pre projektantov

Princíp prevádzky guľového ventilu TYTAN je založený na rotujúcej chromovanej mosadznej guli, ktorá riadi tokovú cestu. Keď je páka zarovnaná s potrubím, otvor je otvorený; keď je kolmá, je uzavretý. PTFE tesniace kruhové tesnenie zabezpečuje tesný kontakt s guľou a sedlom, čím sa minimalizuje únik a opotrebenie. Mosadzné telo poskytuje dobrú odolnosť proti koróziu a mechanickému stresu. Návrh umožňuje nízky tlakový pokles a rýchlu prevádzku, čo z neho robí vhodný pre systémy vyžadujúce časté odpojenie. Trvanlivosť ventilu závisí od správnej inštalácie, správnych prevádzkových podmienok a pravidelného preverovania tesniacich ploch na opotrebenie alebo kontamináciu.

Servis a prevádzka

Pravidelné kontroly by mali zahŕňať preverenie pákového kohútika na tuhosť alebo odpor počas prevádzky, čo môže naznačovať vnútorné opotrebenie alebo hromadenie nečistôt. Overte integritu pripojení a vyhľadajte príznaky úniku okolo stlačovacej matice. Ak sa ventil stane ťažko ovládateľný, rozmontujte ho podľa pokynov výrobcu a vyčistite vnútorné komponenty. Reasembliácia vyžaduje pečlivé zarovnanie tesniacich ploch. Žiadne plánované servisné intervaly nie sú špecifikované, ale päťročná záruka pokrýva chyby za normálnych prevádzkových podmienok.

Často kladené otázky

Môže sa guľový ventil TYTAN použiť pre teplú aj studenú vodu?
Áno, ventil je vhodný pre aplikácie s teplou aj studenou vodou vďaka svojej maximálnej pracovnej teplote 120 °C.

Je pákový kohútik prispôsobiteľný pre rôzne rozloženia potrubia?
Nie, pákový kohútik je pevný a po inštalácii by mal byť nastavený pre ľahký prístup a viditeľnosť.

Ktoré nástroje sú potrebné pre inštaláciu?
Na zatvorenie stlačovacej matice a pripevnenie ventilu k potrubnému systému je potrebný kľúč.

Môže sa ventil použiť v vykurovacom systéme so spúšťacím čerpadlom?
Áno, ak tlak systému nepresiahne nominálny tlak 20 bar a teplota zostáva v špecifikovanom rozsahu.
