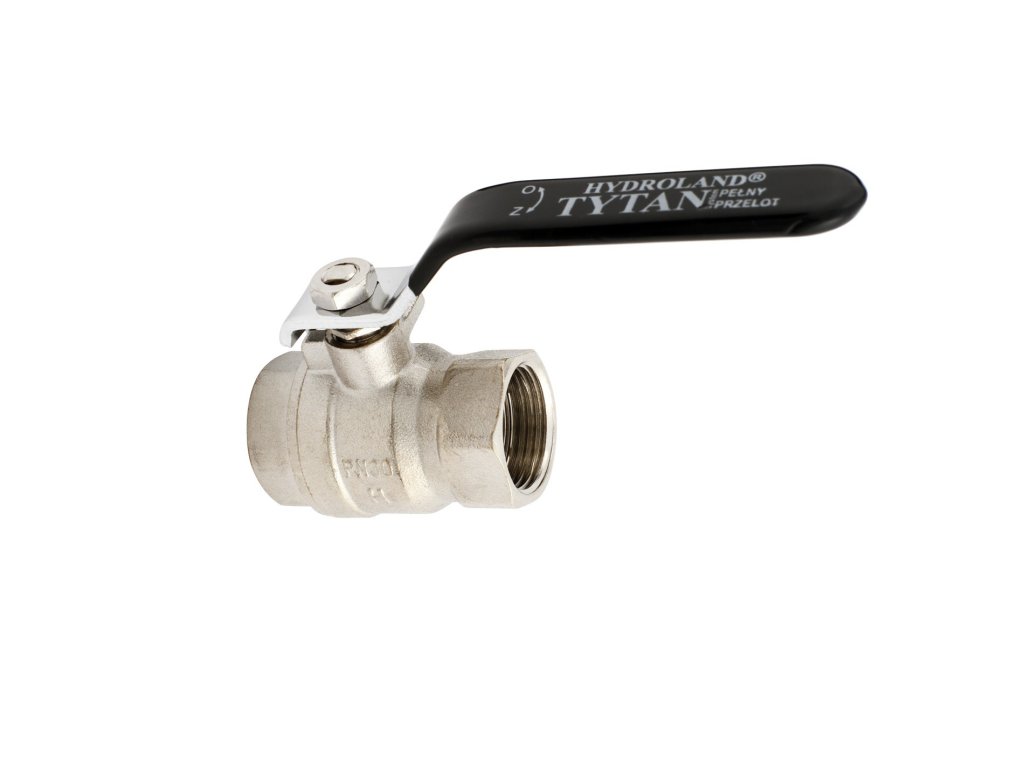

Guľový ventil na vodu TYTAN s pákovou rukoväťou a prítlačnou maticou 6/4"

Podrobný popis

Guľové ventily sú základné komponenty v vykurovacích a vodoinštalačných systémoch, používané na izoláciu častí potrubia pre údržbu alebo úpravy systému. Tento model TYTAN sa často inštaluje v obytných a komerčných budovách, vrátane centrálnych vykurovacích systémov, potrubie teplej a studenej vody a priemyselných vodných obvodov. Inštalatéri a technici používajú tieto ventily na zabezpečenie bezpečného a rýchleho vypnutia prúdu vody bez potreby zložitých nástrojov alebo predĺženého prestoja. Kompaktný dizajn a závesový kohútik z neho robia vhodný pre úzke priestory a časté používanie, zatiaľ čo odolná konštrukcia zaručuje dlhodobú spoľahlivosť v náročných podmienkach.

Správne vybratý guľový ventil je kľúčový pre integritu a výkon systému. Veľkosť pripojenia, materiálová kompatibilita a prevádzkové podmienky musia byť v súlade s požiadavkami systému. Tento model je navrhnutý pre použitie s teplou a studenou vodou a je vhodný pre oba vykurovacie a vodoinštalačné aplikácie. Závesový kohútik umožňuje jednoduché ovládanie, a mechanizmus otáčania o štvrtinu otáčky zabezpečuje plné otvorenie alebo úplné vypnutie v jednom pohybe. Ventil je testovaný a certifikovaný pre svoje určenie, čím sa stáva spoľahlivou voľbou pre profesionálne inštalácie.

Technické parametre

Veľkosť pripojenia	6/4 palca
Závit	G6/4
Typ pripojenia	F-F
Nominálny tlak	20 bar
Maximálna prevádzková teplota	120 °C
Materiál telesa	mosadz
Materiál gule	chromovaná mosadz
Tesnenie	PTFE
Netová hmotnosť	0,945 kg
EAN	5900308733776
Záruka	5 rokov
Kód	ZKWD-PP-40
Značka	Hydroland

Technické parametre definujú vhodnosť ventilu pre konkrétne aplikácie. Veľkosť pripojenia 6/4 palca a závit G6/4 zabezpečujú kompatibilitu so štandardnými potrubnými systémami. Nominálny tlak 20 bar ukazuje na schopnosť ventilu odolávať vysokým tlakovým podmienkam, zatiaľ čo maximálna prevádzková teplota 120 °C z neho robí vhodný pre systémy teplej vody a vykurovania. Tieto parametre sú kľúčové pre správne rozmery a výber, čím sa zabezpečuje spoľahlivá výkon ventilu v očakávaných prevádzkových podmienkach.

Inštalácia a pripojenie

Inštalácia guľového ventilu TYTAN vyžaduje pečlivú prípravu na zabezpečenie bezpečného a netekúceho pripojenia. Vyhodnotenie závitov a veľkosti potrubia pred inštaláciou je nevyhnutné. Matka by mala byť dostatočne utiahnutá, aby sa zabránilo úniku, ale nie príliš, čo by mohlo poškodiť tesniace materiály. Závesový kohútik by mal byť umiestnený pre ľahký prístup a ovládanie. Časté chyby pri inštalácii zahŕňajú použitie nesprávnych závitových tesniacich materiálov alebo nesprávne vyrovnanie ventilu s osou potrubia, čo môže spôsobiť napätie na pripojení a potenciálne úniky.

Kompatibilita a príslušenstvo

Tento guľový ventil je navrhnutý pre použitie v štandardných vodoinštalačných a vykurovacích systémoch, ktoré používajú závitové pripojenia G6/4. Je kompatibilný s medenými, oceľovými a plastovými potrubiami s vhodným typom a veľkosťou závitov. Na inštaláciu nie sú potrebné žiadne dodatočné príslušenstvo, keďže ventil obsahuje potrebnú stlačenú matku pre zabezpečenie pripojenia. Odporúča sa však použiť vhodný závitový tesniaci materiál alebo PTFE pásku na zabezpečenie hermetického tesnenia. Ventil nie je navrhnutý pre použitie s inými médiami ako s vodou alebo chemickými riešeniami, a jeho použitie mimo špecifikovaných parametrov môže ohrozit výkon a bezpečnosť.

Technický pozadie pre projektantov

Guľový ventil TYTAN funguje na jednoduchom, ale efektívnom princípe: chromovaná mosadzná guľa s PTFE tesniacim kruhom sa otáča závesovým kohútikom na reguláciu prúdu vody. Guľa je umiestnená v mosadznom telese, a materiál PTFE poskytuje odolné a nízko-trecie tesnenie, ktoré minimalizuje opotrebenie a zabezpečuje konzistentný výkon v priebehu času. Závesový kohútik umožňuje rýchle a jednoduché ovládanie, čím je ideálny pre aplikácie, kde sú časté úpravy potrebné. Ventil je navrhnutý pre integráciu do systémov teplej a studenej vody, a jeho maximálna prevádzková teplota 120 °C zabezpečuje kompatibilitu s centrálnymi vykurovacími obvodmi. Materiálové vlastnosti mosadze a PTFE prispievajú k odolnosti ventilu proti korózii a mechanickému stresu, čím sa zvyšuje jeho životnosť a spoľahlivosť v širokom rozsahu prostredí.

Údržba a prevádzka

Pravidelná kontrola a údržba sú nevyhnutné pre zabezpečenie dlhodobého výkonu guľového ventilu TYTAN. Ventil nepožaduje plánované intervaly údržby, ale by mal byť občas skontrolovaný na známky opotrebenia, úniku alebo prevádzkových problémov. Závesový kohútik by mal byť testovaný pre potvrdenie hladkého pohybu, a stlačená matka by mala byť skontrolovaná pre pevnosť. Ak sa ventil stane ťažkým na ovládanie alebo ukáže známky úniku, môže to znamenať problém s tesniacim materiálom alebo internými komponentmi. V takých prípadoch by mal byť ventil rozmontovaný pre kontrolu a, ak je to nevyhnutné, nahradený. 5-ročná záruka pokrýva chyby materiálu a výroby, ale nezahŕňa poškodenie spôsobené zlou výbavou alebo chybnou inštaláciou.

Často kladené otázky

Môže byť guľový ventil TYTAN použitý v centrálnom vykurovacom systéme?
Áno, ventil je vhodný pre centrálny vykurovací systém, keďže má maximálnu prevádzkovú teplotu 120 °C a je navrhnutý pre použitie s teplou vodou.

Je ventil kompatibilný s plastovými potrubiami?
Áno, ventil môže byť pripojený k plastovým potrubiam so závitom G6/4, ak sú pripojovacie komponenty kompatibilné s typom F-F pripojenia.

Môže byť závesový kohútik nahradený, ak sa poškodí?
Nie, závesový kohútik je integrálnou časťou ventilu a nie je k dispozícii ako samostatná náhradná časť.

Čo sa má urobiť, ak ventil úniká po inštalácii?
Skontrolujte stlačenú matku pre pevnosť a zabezpečte, že tesnenie závitov je neporušené. Ak únik pretrváva, môže byť potrebné nahrať ventil.
