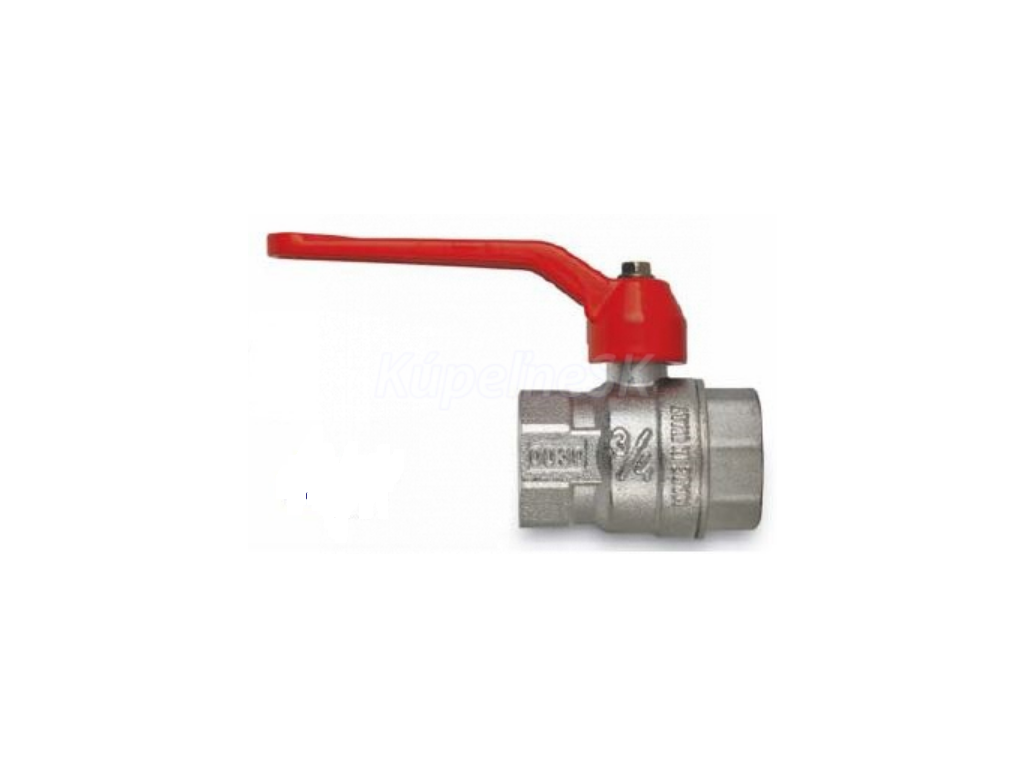

Gv. vnútorný - vnútorný, 3" FF FIV.8363

Podrobný popis

Tento guľový ventil sa často používa vo vykurovacích a vodoinštalačných systémoch, kde je potrebné spoľahlivé uzavretie. Je vhodný na inštaláciu v obytných, obchodných a priemyselných budovách, najmä v systémoch pracujúcich s vodou vhodnou na pitie, vzduchom alebo inými neagresívnymi médiami. Inštalatéri ho často používajú v dodávkových liniách, distribučných obvodoch a izoláciách. Konštrukcia zabezpečuje dlhodobú výkonosť za normálnych prevádzkových podmienok.

Pri inštalácii je dôležitá správna orientácia, aby sa predišlo namáhaniu telesa ventilu. Ventil je navrhnutý na priame zapojenie do existujúcich potrubných systémov so závitmi na oboch koncoch. Podporuje rôznorodé konfigurácie systémov a môže sa použiť v novostavbách aj rekonštrukciách.

Technické parametre

Materiál	Mosadz CW617N s niklovým povlakom, certifikovaný pre vodu vhodnú na pitie
Prevádzková teplota	-20 °C
Jmenovitý tlak	PN 10
Hmotnosť	3,634 kg
Kód	8363R011
Značka	IVAR

Konštrukcia z mosadze s niklovým povlakom zabezpečuje odolnosť proti korózii a opotrebeniu, čím je ventil vhodný na dlhodobé použitie vo vodovodných systémoch. Jmenovitý tlak PN 10 udáva maximálne povolené preťaženie pre bezpečnú prevádzku. Rozsah prevádzkovej teploty zahŕňa nízko-teplotné prostredia, čím umožňuje použitie v systémoch vystavených mrazivým podmienkam, ak sú správne izolované.

Inštalácia a pripojenie

Tento guľový ventil sa pripája cez vnútorné závity na oboch stranách, čo vyžaduje príslušné potrubné pripojenie pre bezpečnú inštaláciu. Pred závitovaním sa uistite, že koncové časti potrubia sú čisté a bez nečistôt. Pripojenie zatiahnite postupne vhodnými nástrojmi, aby ste predišli preťaženiu, ktoré by mohlo poškodiť teleso ventilu. Vždy overte, že ventil je úplne zaradený do osi potrubia, aby sa predišlo únikom spôsobeným namáhaním. Počas inštalácie sa vyhýbajte kladeniu a bočným silám. Pri svarovaní potrubie v blízkosti udržiavajte minimálny vzdialenosť 20 cm od tela ventilu, aby ste predišli poškodeniu tepla.

Kompatibilita a príslušenstvo

Tento ventil je kompatibilný so štandardnými potrubnými systémami s vnútornými závitmi. Odporúča sa použiť spolu s pripojeniami a potrubím, ktoré vyhovujú rovnakým tlakovým a teplotným špecifikáciám. Ďalšie komponenty ako napríklad potrubné spoje alebo tesniace zmesi by mali byť vybrané podľa požiadaviek systému. Žiadne konkrétne príslušenstvo nie je potrebné, pokiaľ systémový návrh to nevyžaduje.

Technický pozadie pre projektantov

Ventil funguje prostredníctvom otáčaciej gule so stredným otvorom, ktorý sa zaradí do tokovej cesty pri otvorení. Špeciálne tvarovaná guľa a tesniace profily znižujú plochu kontaktu, čím sa minimalizuje riziko zatkania sedimentom alebo nečistoťami. Teleso ventilu z mosadze CW617N s niklovým povlakom poskytuje dobrú mechanickú pevnosť a odolnosť proti korózii. Integrita tesnenia sa udržiava prostredníctvom pevného dizajnu telesa, ktorý nedovoľuje demontáž. Ventil je certifikovaný pre vodu vhodnú na pitie, čím zaručuje dodržiavanie relevantných bezpečnostných štandardov.

Servis a prevádzka

Tento ventil nepožaduje pravidelný servis. Avšak v systémoch distribúcie vody sa odporúča otvoriť ventil aspoň raz za pol roka, aby sa predišlo nahromadeniu sedimentu na povrchu guly. Ventil nesmie byť demontovaný alebo upravený po inštalácii. V prípade poškodenia mimo jednoduchého nahrádzania jednotlivých komponentov musí byť celá jednotka nahradená. Vyhnite sa vystaveniu ventilu teplotám vyšším ako 185 °C, keďže to môže ohrozit jeho štruktúrnu integritu.

Často kladené otázky

Môže sa tento ventil použiť vo vodovodoch vhodných na pitie?
Áno, ventil je certifikovaný pre použitie vo vodovodoch vhodných na pitie a je vyrobený z materiálov, ktoré vyhovujú relevantným štandardom.

Je možné nahradiť časti ako je páka?
Páku je možné nahradiť v prípade poškodenia. Avšak telo ventilu nie je navrhnuté pre demontáž a musí zostať neporušené.

Aká je maximálna povolená prevádzková teplota?
Ventil je schválený pre prevádzku do +120 °C a môže tolerovať krátke vystavenie vyšším teplotám, pokiaľ neprekročí 185 °C.

Ako má byť ventil orientovaný počas inštalácie?
Ventil musí byť inštalovaný v priamom smerovaní do potrubia, aby sa zabezpečila správna orientácia a predišlo sa namáhaniu telesa. Vyhnite sa ohýbaniu alebo pretáčaniu potrubia počas pripojenia.
