Gv. vnútorný - vnútorný, 3/8" FF FIV.80001 P
Kód: 80001038Súvisiaci tovar
Podrobný popis

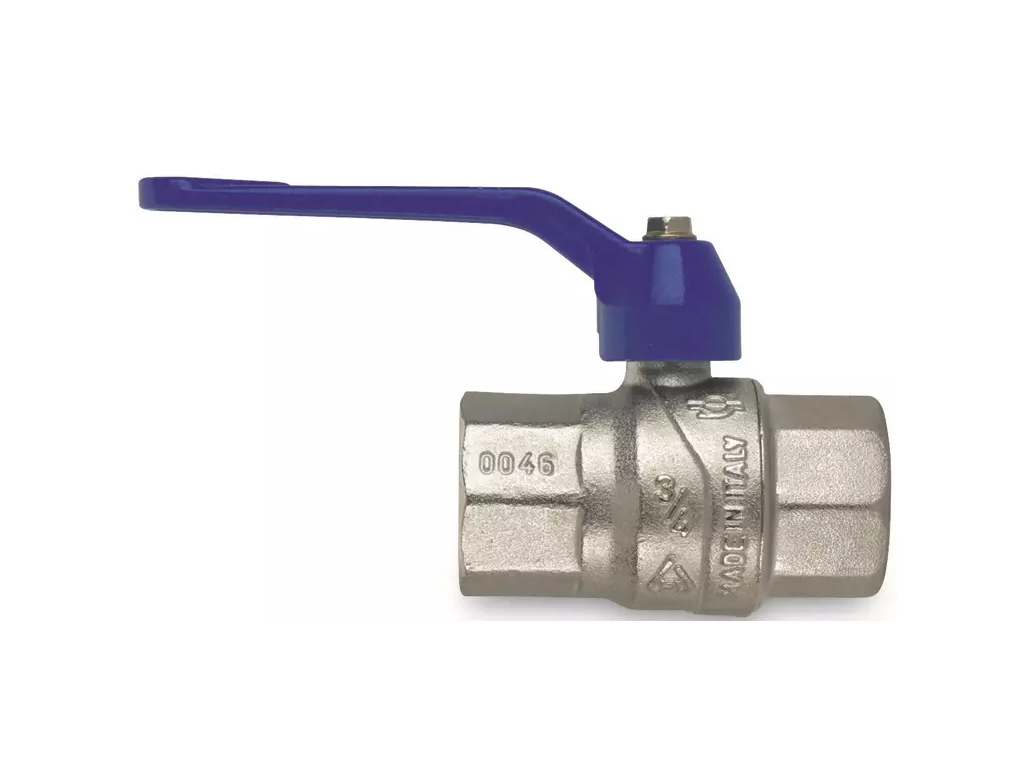

Guľové ventily s vnútorným závitom sa často používajú v vodoinštalačných a vykurovacích sústavách, kde je potrebná spoľahlivá izolácia a odolnosť voči nízkym teplotám. Tento model je vhodný na inštaláciu v obytných, obchodných a ľahko priemyselných aplikáciách, napríklad vodovodné linky, vykurovacie okruhy a sústavy teplej vody. Predlžujúci závit umožňuje väčšiu flexibilitu v úzkej priestoroch alebo zložitých potrubných rozvodoch. Inštalatéri by mali zabezpečiť správnu orientáciu a tesnenie, aby sa zabránilo únikom.
Na oboch koncoch má ventil úplne zatvorené závity pre priame pripojenie na meď alebo oceľové potrubie. Je navrhnutý pre plný prietok a dokáže vydržať širokú škálu prevádzkových podmienok. Jeho kompaktná veľkosť z neho robí ideálny pre použitie v obmedzených priestoroch, kde by štandardné ventily nepasovali. Niklované mosadzné zliatie zabezpečuje odolnosť proti koróziu a dlhodobú trvanlivosť v vlhkom prostredí.
Technické parametre
| Materiál | niklované mosadzné zliatie CW617N ATEST pre pitnú vodu |
|---|---|
| Prevádzková teplota | -20 °C |
| Jmenovitý tlak | PN 50 |
| Hmotnosť | 0,128 kg |
| Kód | 80001038 |
| Značka | IVAR |
Inštalácia a pripojenie
Tento guľový ventil má vnútorné závity na oboch koncoch (FF) a je navrhnutý pre priame pripojenie na podobne závitové potrubné príslušenstvo. Predlžujúca dĺžka závitu poskytuje väčší dosah v úzkej inštaláciách. Pred inštaláciou sa uistite, že závity na potrubie sú čisté a bez hrboľov. Na samčekové závity naneste vhodný tesniaci zmes alebo Teflonový pásik, aby sa zabránilo únikom. Ventil by mal byť inštalovaný v pozícii, ktorá umožňuje ľahký prístup k páku pre budúce použitie.
- Použite trubkový klešte na pevné utiahnutie ventilu, ale vyhýbajte sa preťaženiu, ktoré môže poškodiť závity alebo sedlo.
- Overte, či je pák v úplne otvorenom alebo uzavretom polohe počas inštalácie, aby sa zabránilo nesprávnej orientácii.
- Po inštalácii vykonajte tlakovú skúšku na kontrolu únikov pred spustením systému.
- Vyhýbajte sa používaniu nástrojov na nárazové utiahnutie, aby sa zabránilo deformácii tela ventilu.
Kompatibilita a príslušenstvo
Tento ventil je kompatibilný so štandardným medeným, oceľovým a nehrdzávajúcim oceľovým potrubím s 3/8 palca vnútorným závitom. Je určený pre použitie v sústavách pitnej vody a je certifikovaný pre takéto aplikácie. Pre základnú inštaláciu nie sú potrebné žiadne ďalšie príslušenstvo. V sústavách vyžadujúcich izoláciu alebo prístup pre údržbu môže byť ventil použitý spolu s inými komponentmi, ako sú regulátory tlaku, filtre alebo expanzné nádoby. Uistite sa, že všetky komponenty sú hodnotené pre rovnaký tlak a teplotný rozsah.
Technický pozadie pre projektantov
Guľový ventil funguje prostredníctvom otáčajúceho sa guľového tvaru s otvorom, ktorý sa zarovná s tokom pri otvorení a blokuje ho pri uzavretí. Niklované mosadzné zliatie CW617N poskytuje vysokú mechanickú pevnosť a odolnosť proti koróziu, čo zabezpečuje dlhodobú spoľahlivosť v sústavách s vodou. Plný prietokový návrh minimalizuje pokles tlaku a umožňuje neobmedzený prietok. Predlžujúca dĺžka závitu usmerňuje inštaláciu v zložitých konfiguráciách. Jmenovitý tlak PN 50 zabezpečuje kompatibilitu s vysokotlakovými sústavami, zatiaľ čo teplotný rozsah umožňuje použitie v sústavách studenej aj teplej vody.
Pre projektantov systémov je kompaktná veľkosť ventilu a dvojité závitové koncové časti vhodné pre použitie v úzkej priestoroch a modulárnych systémoch. Výber materiálu zabezpečuje dodržiavanie predpisov pre pitnú vodu. Pri integrácii do väčších systémov zvážte potrebu pravidelnej kontroly a údržby, aby sa zabezpečila pokračujúca výkonnosť.
Údržba a prevádzka
Odporúča sa pravidelná kontrola, aby sa zabezpečilo, že ventil zostáva bez únikov a funkčný. Skontrolujte závity a tesniace plochy na známky opotrebenia alebo korózie. Ak sa pák stane ťažko otáčateľný, rozmontujte ventil a skontrolujte vnútorné komponenty na prípadné nečistoty alebo poškodenie. Guľu a sedlo očistite mäkkým hadrím a znovu zmontujte s vhodným mazivom, ak je to potrebné. V technických dokumentoch nie sú špecifikované intervaly údržby.
- Počas bežnej údržby overte tesnenie tela ventilu a mechanizmu páku.
- Ak ventil ukáže známky úniku, mali by ste ho nahradiť namiesto opravy, aby sa udržala integrita systému.
- Nesnažte sa upraviť alebo opraviť ventil, pokiaľ to nie je vykonávané kvalifikovaným technikom.
Často kladené otázky
Môže byť tento ventil použitý v sústavách pitnej vody?
Áno, ventil je certifikovaný pre sústavy pitnej vody a je vyrobený z materiálov schválených pre takéto použitie.
Je možné inštalovať tento ventil vo vertikálnej polohe?
Áno, ventil môže byť inštalovaný v akomkoľvek smere, pokiaľ je pák dostupný pre prevádzku.
Aká je maximálna prevádzková teplota pre túto verziu?
Prevádzková teplota ventilu je kontinuálne až do +120°C.
Môže byť tento ventil použitý v parových sústavách?
Nie, technické špecifikácie nezahŕňajú kompatibilitu s parou a materiály nie sú hodnotené pre parové aplikácie.
Dodatočné parametre
| Kategória: | vnútorné - vnútorné páčky |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.128 kg |
| Rozmer závitu: | 3/8" |
| Typ pripojenia: | vnútorný závit |
| Materiál: | mosadz |
| Materiál: | niklovaná mosadz CW617N ATEST na pitnú vodu |
| Menovitý tlak: | PN 50 |
| Prevádzková teplota: | -20 °C |
