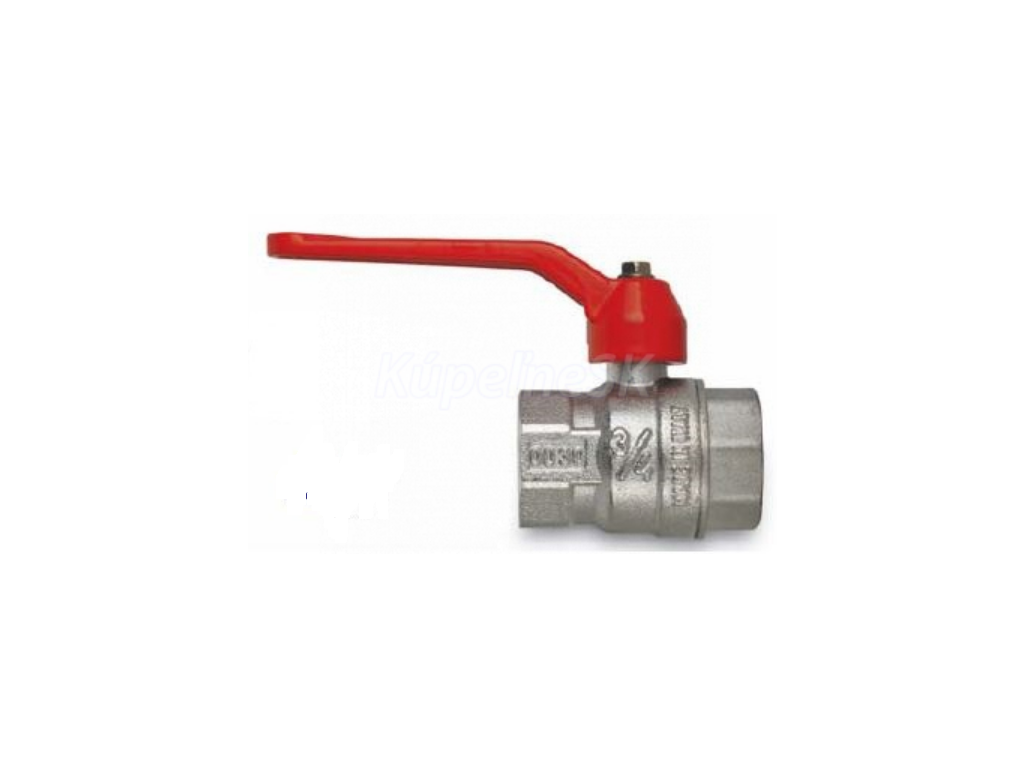

Gv. vnútorný - vnútorný, 4" FF FIV.8363

Podrobný popis

Tento guľový ventil sa často používa v obytných a komerčných vodoinštalačných systémoch, vrátane vodovodných línii, zavlažovacích systémov a HVAC inštalácií. Je navrhnutý na použitie v prostrediach, kde je potrebné spoľahlivé vypnutie, napríklad v domových distribučných systémoch, kúrení a priemyselných vodovodných obvodoch. Interný závitový dizajn umožňuje jednoduché zapojenie do existujúcich potrubných systémov, čím sa zabezpečuje bezpečné a netekúce pripojenie. Konštrukcia z niklovaného mosadzu poskytuje odolnosť proti koróziu a zaručuje dlhodobú odolnosť v mokrom prostredí.

Princíp jeho fungovania je založený na otáčaní guľky s otvorom, ktorý zarovnáva alebo blokuje tok. Špeciálne tvarovaná guľka a tesniace profily znižujú riziko usadzovania sa usadenín a zabezpečujú plynulé fungovanie v priebehu času. Ventil je vhodný na použitie s neagresívnymi médiami a nie je určený na vysokotlakové alebo vysokoteplotné aplikácie mimo jeho špecifikovaných limitov.

Technické parametre

Materiál	Niklovaný mosadz CW617N ATEST pre pitnú vodu
Prevádzková teplota	-20 °C
Jmenovitý tlak	PN 10
Hmotnosť	8,002 kg
Kód	8363R012
Značka	IVAR

Rozsah prevádzkovej teploty od -20°C do +120°C robí z tohto ventilu vhodný pre systémy studenej aj teplej vody. Jmenovitý tlak PN10 ukazuje, že je navrhnutý pre nízkonapäťové aplikácie, typicky v domových a ľahkých komerčných vodoinštalačných systémoch. Konštrukcia z niklovaného CW617N mosadzu zabezpečuje kompatibilitu s pitnou vodou a poskytuje odolnosť proti koróziu. Tieto parametre sú zásadné pre výber správneho ventilu pre danú aplikáciu a zabezpečenie integrity systému.

Inštalácia a pripojenie

Ventil má interné závity na oboch koncoch (FF) a je určený na použitie s 4 palcovými potrubiami. Pred inštaláciou sa uistite, že koncové časti potrubia sú čisté a bez hrboľov, aby nedošlo k poškodeniu tesniacich ploch. Na samčekové závity naneste vhodný tesniaci prostriedok alebo PTFE pásku, aby ste zabezpečili netekúce pripojenie. Ventil musí byť inštalovaný v priamom zarovnaní s potrubím, aby sa predišlo napätiam na telo alebo tyč. Pri zatváraní pripojení sa vyhýbajte nadmernému síle, keďže to môže spôsobiť deformáciu alebo únik. Odporúča sa vykonať vizuálny prehľad po inštalácii, aby ste potvrdili správne zarovnanie a tesnenie.

Kompatibilita a príslušenstvo

Tento guľový ventil je kompatibilný so štandardnými 4 palcovými internými závitovými potrubnými systémami a je vhodný na použitie s medenými, oceľovými alebo plastovými potrubiami. Na štandardnú inštaláciu nie sú potrebné žiadne dodatočné príslušenstvo. Uistite sa, že tlak a teplota systému nepresahujú špecifikované limity ventilu. Pre väčšie systémy alebo vysokoproudé aplikácie môže byť potrebné použiť dodatočné ventily alebo vyvažovacie komponenty, aby sa udržala účinnosť systému.

Technický pozadie pre projektantov

Ventil funguje pomocou otáčajúcej sa guľky s otvorom, ktorý sa zarovnáva s tokovou cestou. Špeciálne navrhnutá guľka a tesniace profily znižujú plochu kontaktu, čím sa minimalizuje riziko usadzovania sa usadenín a zabezpečuje sa plynulá prevádzka. Telo ventilu z niklovaného CW617N mosadzu poskytuje odolnosť proti koróziu a zaručuje dlhodobú odolnosť v mokrom prostredí. Ventil je certifikovaný pre použitie s pitnou vodou a je vhodný na integráciu do distribučných systémov vody, HVAC obvodov a priemyselných vodovodných línii. Interný závitový dizajn umožňuje jednoduchú inštaláciu a zabezpečuje bezpečné pripojenie. PN10 označenie ukazuje, že je vhodný pre nízkonapäťové aplikácie, a rozsah prevádzkovej teploty zabezpečuje kompatibilitu so systémami studenej aj teplej vody.

Servis a prevádzka

Ventil je navrhnutý pre nízkonáročnú prevádzku a nie je potrebné pravidelne ho servisovať. Odporúča sa však otvárať a zatvárať ventil aspoň raz za šesť mesiacov, aby sa predišlo usadzovaniu sa usadenín a zabezpečilo plynulú prevádzku. Ventil nesmie byť rozmontovaný alebo upravený žiadnym spôsobom, keďže to môže poškodiť jeho integritu a tesniace vlastnosti. V prípade poškodenia alebo poruchy musí byť ventil nahradený novou jednotkou. Vyhýbajte sa vystavovaniu ventilu teplotám vyšším ako 185°C, keďže to môže spôsobiť deformáciu alebo poruchu.

Často kladené otázky

Môže sa tento ventil použiť v systéme teplej vody?
Áno, ventil je schválený pre prevádzku do +120°C, čím je vhodný na použitie v systémoch teplej vody.

Je tento ventil vhodný na použitie s medenými potrubiami?
Áno, interný závitový dizajn je kompatibilný s medenými, oceľovými a plastovými potrubnými systémami.

Môže byť ventil rozmontovaný na údržbu?
Nie, ventil nie je navrhnutý na rozmontovanie. Akákoľvek poškodenie alebo porucha musí byť vyriešená výmenou celej jednotky.

Aká je maximálna povolená teplota pre tento ventil?
Ventil je schválený pre prevádzku do +120°C. Vystavenie teplotám vyšším ako 185°C môže spôsobiť deformáciu alebo poruchu.
