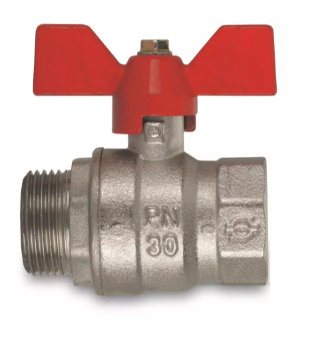

Gv. vnútorný - vonkajší, 1/2" MF, motýľ FIV.8367
Kód: 8367R004Súvisiaci tovar
Podrobný popis
Tento guľový ventil sa často používa v obytných aj komerčných vodoinštalačných systémoch, vrátane vodovodných línii, vykurovacích obvodov a zavlažovacích systémov. Je vhodný pre montáž vo vnútri aj vonku, čo z neho robí univerzálny prvok pre rôzne aplikácie. Ventil je navrhnutý na použitie v systémoch, kde je potrebná spoľahlivá funkcia uzavretia, najmä v prostredíach vystavených nízkym teplotám. Často sa používa v domových aj priemyselných systémoch, kde sa riadi voda alebo nekorezívne média.
Jeho kompaktný dizajn a odolná konštrukcia z neho robí ideálny prvok pre použitie v úzkom priestore a v systémoch, kde nie je pravidelná údržba možná. Ventil je navrhnutý tak, aby vydržal kolísanie tlakov a teplôt, čo zabezpečuje dlhodobú výkonosť v rôznych vodoinštalačných a vykurovacích konfiguráciách.
Technické parametre
| Materiál | Nikl galvanizovaná mosadzná CW617N ATEST pre pitnú vodu |
|---|---|
| Prevádzková teplota | -20 °C |
| Jmenovitý tlak | PN 50 |
| Hmotnosť | 0,148 kg |
| Kód | 8367R004 |
| Značka | IVAR |
Montáž a pripojenie
Tento ventil má interný-externý MF (mužsko-ženský) závitový pripojovací systém s nominálnym rozmerom 1/2 palca. Je navrhnutý pre jednoduchú montáž do potrubných systémov, kde je potrebné tesné uzavretie. Ventil by sa mal inštalovať v plne otvorenej polohe, aby sa predišlo napätiu na teleso pri zatváraní závitov. Je dôležité, aby bol potrubný systém pred inštaláciou čistý a bez nečistôt, aby sa predišlo poškodeniu tesniacej plochy. Bežnou chybou počas inštalácie je nadmerné zatiahnutie závitov, čo môže spôsobiť poškodenie alebo únik. Ventil musí byť zaradený do osi potrubia, aby sa predišlo nesúhlasu a napätiu na telesu.
Kompatibilita a príslušenstvo
Tento ventil je kompatibilný so štandardnými vodovodnými a vykurovacími systémami, ktoré používajú 1/2 palca závitové pripojenie. Je vhodný pre použitie s medenými, oceľovými a plastovými potrubiami, ktoré sú kompatibilné s komponentami s hodnotením PN 50. Na štandardnú inštaláciu sa zvyčajne nepožaduje ďalšie príslušenstvo, hoci môže byť potrebné použiť potrubné adaptéry a tesniace materiály v závislosti od konfigurácie systému. Ventil nie je navrhnutý pre použitie s agresívnymi médiami alebo systémami vysokoteplotného priebehového pary.
Technický pozadie pre projektantov
Ventil funguje na princípe guľového mechanizmu, ktorý sa otáča na otvorenie alebo uzavretie tokovej cesty. Guľa má špeciálne tvarovanú plochu s výbežkami, ktoré minimalizujú kontakt s tesniacou plochou, čím sa zníži riziko opotrebenia a zlepší trvanlivosť ventilu. Tesniaci materiál je navrhnutý tak, aby udržiaval svoju integritu aj v prítomnosti usadenín alebo častíc v tekutine. Konštrukcia ventilu zabezpečuje, že sa dá integrovať do širokého rozsahu systémov bez nutnosti špeciálnych nástrojov alebo postupov pre inštaláciu.
Servis a prevádzka
Tento ventil je navrhnutý pre bezúdržbovú prevádzku a nepožaduje pravidelnú údržbu. Odporúča sa však aspoň raz za pol roka prepnúť ventil cez celý rozsah pohybu, aby sa predišlo usadeniu na povrchu gule. Ventil nesmie byť v žiadnom prípade demontovaný alebo opravený, keďže to môže ohrozit jeho integritu. V prípade poškodenia musí byť celý ventil nahradený. Je dôležité vyhýbať sa svaru alebo vysokoteplotným operáciám vo vzdialenosti menej ako 20 cm od tela ventilu, aby sa predišlo termálnemu stresu alebo deformácii.
Často kladené otázky
Môže byť IVAR 8367R004 použitý v systémoch teplej vody?
Áno, ventil je vhodný pre použitie v systémoch teplej vody s maximálnou prevádzkovou teplotou +120°C.
Je ventil vhodný pre vonkajšiu inštaláciu?
Áno, ventil je navrhnutý pre použitie vo vnútri aj vonku a vydrží nízke teploty až do -20°C.
Môže byť ventil opravený v prípade poškodenia?
Nie, ventil nie je navrhnutý pre opravu alebo demontáž. Akákoľvek poškodenie musí byť vyriešené výmenou celého zariadenia.
Aký je odporúčaný interval údržby?
Odporúča sa prepnúť ventil cez celý rozsah pohybu aspoň raz za pol roka, aby sa predišlo usadeniu.
Dodatočné parametre
| Kategória: | vnútorné-vonkajšie motýle |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.148 kg |
| Rozmer závitu: | 1/2" |
| Typ pripojenia: | vnútorný × vonkajší závit |
| Materiál: | mosadz |
| Materiál: | niklovaná mosadz CW617N ATEST na pitnú vodu |
| Menovitý tlak: | PN 50 |
| Prevádzková teplota: | -20 °C |
| Posledná aktuálizacia ceny: | 25.11.2024 21:07:48 |
