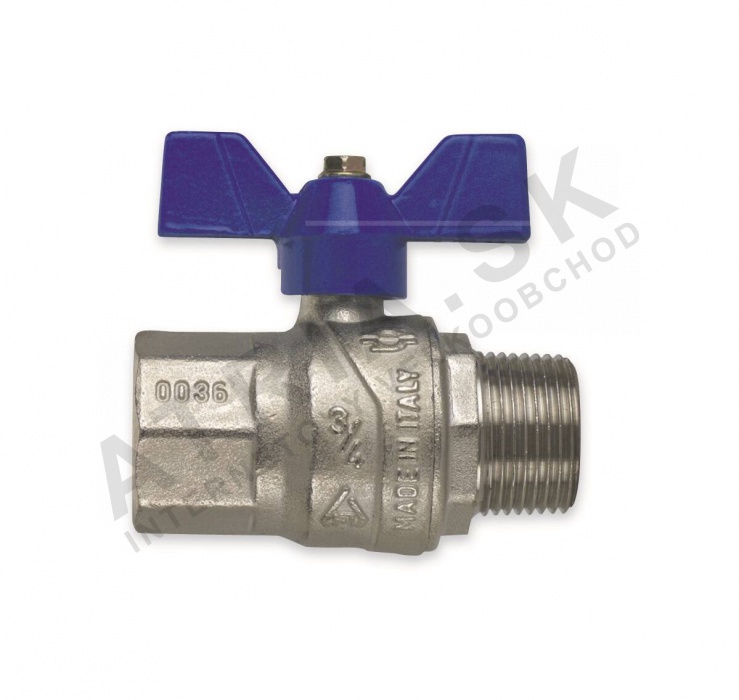

Gv. vnútorný - vonkajší, 1/4" FM, motýľ FIV.80004 M

Podrobný popis

Guľové ventily série EVOLUTION sa často používajú v obytných a komerčných budovách na riadenie prúdenia vody v vykurovacích, vodoinštalačných a sanitárnych systémoch. Tento model je špecificky navrhnutý pre aplikácie zahŕňajúce zároveň vnútorné a vonkajšie pripojenia, napríklad pre prechody medzi vodovodnými potrubiami vo vnútri a vonku. Často sa používa v domových teplých a studených vodovodných liniách, kde je kritická potreba spoľahlivého tesnenia pri rôznych teplotách. Predlžený závit zabezpečuje správne zaradenie a beznetekové výkonové vlastnosti počas inštalácie.

Ventil je vhodný pre systémy pracujúce v širokom rozsahu teplôt, najmä v oblastiach s mrazivými podmienkami. Inštalatéri by mali zabezpečiť, že systém zahŕňa expanzné spoje alebo flexibilné kúty pri pripojení k tuhým potrubiam, aby sa akceptovala tepelná pohyb a zabránilo sa stresu na telese ventila.

Technické parametre

Materiál	Niklovaná mosadz CW617N ATEST pre pitnú vodu
Prevádzková teplota	-20 °C
Jmenovitý tlak	PN 50
Hmotnosť	0,14 kg
Kód	80004015
Značka	IVAR

Jmenovitý tlak PN 50 znamená, že ventil dokáže vydržať vysokotlakové vodné systémy, čo z neho robí vhodný pre tlakové siete a uzavreté obiehacie okruhy. Rozsah prevádzkových teplôt od -20°C do +120°C znamená, že sa dá použiť v studených aj vykurovacích vodovodných systémoch. Tieto parametre sú kľúčové pre správny výber ventila na základe hydraulických a termálnych požiadaviek systému.

Inštalácia a pripojenie

Na inštaláciu IVAR 80004015 najprv skontrolujte závity ventila a potrubia na poškodenie alebo nečistoty. Naneste vhodný závitový tesniaci prostriedok kompatibilný s systémami pre pitnú vodu. Ventil sa pripája cez 1/4 palca ženský metrický závit (FM) na jednej strane a vonkajší závit na druhej. Uistite sa, že ventil je úplne otvorený pred zatiahnutím, aby ste predišli preťaženiu tyče. Po inštalácii skontrolujte tesnosť všetkých pripojení pomocou kľúča, ale vyhýbajte sa nadmernému sile, ktorá by mohla deformovať závity. Bežnou chybou je nedbanlivé zaradenie ventila do osi potrubia, čo môže v čase spôsobiť nesprávne zaradenie a neteky.

Kompatibilita a príslušenstvo

Tento ventil je kompatibilný so štandardnými vodovodnými systémami a môže sa použiť s medenými, PPR alebo oceľovými potrubiami pomocou vhodných príslušenstiev. Pri pripojení k plastovým alebo kompozitným materiálom sa uistite, že typ závitu zodpovedá pripojeniu potrubia. Pre systémy vyžadujúce dodatočné izolácie alebo reguláciu tlaku zvážte inštaláciu tlakových redukčných ventilov alebo filterov. Príbuzné produkty zahŕňajú ďalšie guľové ventily série EVOLUTION od IVAR, ale žiadne konkrétne alternatívy nie sú uvedené.

Technický pozadie pre projektantov

Tento guľový ventil funguje prostredníctvom otáčacieho guľového disku so skleným otvorom, ktorý umožňuje plný prúd, keď je zaradený do osi potrubia. Niklované mosadzové telo ponúka odolnosť proti korózií a trvanlivosť v systémoch pre pitnú vodu. Zliatina CW617N poskytuje mechanickú pevnosť, zatiaľ čo vyhovuje certifikácii ATEST pre bezpečnosť pitnej vody. Predlžený motýľový páčik zabezpečuje jednoduché ovládanie, aj keď je ventil v obmedzenom priestore. Správna integrácia vyžaduje, aby bol ventil umiestnený pre ľahký prístup a aby systém minimalizoval tepelný stres a vibrácie, ktoré by mohli ovplyvniť dlhodobý výkon.

Služba a prevádzka

Pravidelná kontrola by sa mala zameriavať na vyhľadávanie netekov na závitových pripojeniach a na overenie hladkého pohybu páčky. V technických dokumentoch nie sú uvedené plánované intervaly údržby. Ak sa ventil stane ťažký alebo ťažko otáčateľný, môže byť potrebné vykonať demontáž a vyčistenie mechanizmu tyče. V prípadoch podozrivého vnútorného opotrebenia sa odporúča nahradiť ventil namiesto opravy, aby sa udržala integrita systému.

Často kladené otázky

Môže byť IVAR 80004015 použitý v podzemných vodovodných liniách?
Áno, ak je inštalácia chránená pred priamym kontaktom s pôdou a mechanickým poškodením. Ventil je vhodný pre vnútorné a vonkajšie pripojenia, ale nie pre plne ponorené použitie.

Je tento ventil vhodný na použitie s chemickými riešeniami inými ako pitná voda?
Nie, technický list špecifikuje kompatibilitu len s pitnou vodou. Použitie s agresívnymi chemikáliami môže anulovať záruku a ohrozí integritu tesnenia.

Ako predlžený motýľový páčik ovplyvňuje požiadavky na moment sily?
Páčik je navrhnutý tak, aby poskytoval dostatočný mechanický výhodný efekt pre manuálne ovládanie bez potreby dodatočných nástrojov za normálnych pracovných podmienok.

Môže byť tento model nahradený podobným guľovým ventilom IVAR inej veľkosti?
Nahradenie inou veľkosťou je možné len v prípade, že nový ventil zachová rovnaký typ závitu a jmenovitý tlak. Vždy sa obracejte na špecifikácie návrhu systému pred zmenou komponentov.
