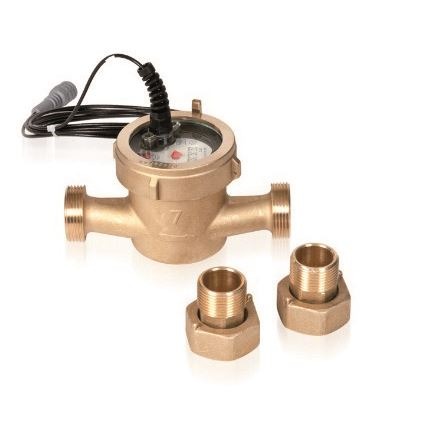

Impulzný vodomer - závitový - 1"M
Kód: 106.090.20Súvisiaci tovar
Podrobný popis
Tento pulzný vodomer sa často používa v priemyselných a komerčných systémoch na spracovanie vody, kde je potrebné presné dávkovanie chemických látok alebo prísad. Je obvykle inštalovaný v uzavretých systémoch ako sú mäkké systémy, filtrácie a dávkovanie chemických látok. Zariadenie je navrhnuté na použitie s dávkovacími pompami, ktoré vyžadujú presné signály toku na reguláciu pridávania látok podľa objemu vody. 1 palcové závitové pripojenie umožňuje jednoduchú integráciu do existujúcich potrubných systémov, a mosadzná konštrukcia zabezpečuje odolnosť v prostredí so strednou kvalitou vody.
Pri výbere tohto vodomera je dôležité zvážiť charakteristiky toku systému a kompatibilitu s logikou ovládania dávkovacej pumpy. Vodomer nie je určený na fakturáciu alebo komerčné meranie, ale skôr na interné procesové ovládanie a automatizáciu. Často sa používa spolu s ovládacími panelmi alebo programovateľnými logickými kontrolérami (PLC), ktoré interpretujú pulzný signál a prispôsobujú výkon pumpy podľa potreby.
Technické parametre
| Materiál | Teleso a prípojka: mosadz |
|---|---|
| Počet pulzov | 4 pulzy na liter |
| Kód | 106.090.20 |
| Značka | IVAR |
Inštalácia a pripojenie
Vodomer je inštalovaný v priamej časti potrubia, aby sa zabezpečilo presné meranie toku. 1 palcové závitové pripojenie vyžaduje kompatibilnú prípojku rovnakého typu závitu. Je dôležité, aby vodomer bol inštalovaný vo správnej orientácii s ohľadom na smer toku uvedený na telese. Poskytovaný je 1,5 m kábel s konektorom BNC pre pripojenie k ovládaciemu jednotku alebo dávkovacej pumpe. Počas inštalácie by mal byť systém vyrovnávaný a vodomer by mal byť skontrolovaný pre správne sadnutie a tesnenie, aby sa zabránilo únikom. Bežnou chybou je nesprávna orientácia vodomera, ktorá môže viesť k nepresným pulzným meraniam a nesprávnemu dávkovaniu.Kompatibilita a príslušenstvo
Tento vodomer je špecificky navrhnutý na použitie s sériou dávkovacích pomp GEL.DOSAMATIC. Pre systémy, ktoré vyžadujú viacero bodov dávkovania, môže byť použitý distribučný model 106.090.95 pre pripojenie dvoch dávkovacích pomp k jednému vomeru. Podľa konfigurácie systému môže byť potrebné pridať ďalšie komponenty ako ovládacie jednotky, káblové uzávierky a montážne tyče. Je dôležité overiť kompatibilitu ovládacieho systému s výstupom 4-pulzov-na-liter pred inštaláciou.Technická podstata pre projektantov
Vodomer pracuje tak, že generuje elektrický pulz každý krát, keď cez zariadenie pretekne určitý objem vody. Mosadzná konštrukcia zabezpečuje mechanickú stabilitu a odolnosť proti opotrebeniu v typických podmienkach vody. Integrácia do systému vyžaduje ovládaciu jednotku schopnú prijímať a spracúvať pulzný signál. Presnosť vodomera je ovplyvnená stabilitou toku a absenciou vzduchových bublin v prúde vody. Dlhodobá výkonnosť je ovplyvnená kvalitou vody a prítomnosťou častíc, ktoré sa môžu akumulovať a pokaziť vnútorný mechanizmus.Servis a prevádzka
Pravidelná kontrola vodomera sa odporúča, aby sa zabezpečilo, že vnútorný mechanizmus je bez nečistôt a elektrické spojenia sú pevné. V popise nie sú uvedené konkrétne servisné intervaly, ale je vhodné kontrolovať vodomer počas bežnej údržby systému. Konektor BNC by mal byť skontrolovaný na prípadné známky opotrebenia alebo poškodenia a kábel by mal byť umiestnený tak, aby sa minimalizovalo vystavenie mechanickému stresu. Ak sa pulzný signál stane nesúvislým, vodomer by mal byť odstránený a skontrolovaný na blokácie alebo vnútorné opotrebenie.Často kladené otázky
Môže byť tento vodomer použitý s viacerými dávkovacími pompami?
Áno, pomocou distribučného kódu 106.090.95 môže byť pripojených dve dávkovacie pumpy k jednému vomeru. To umožňuje súčasné dávkovanie na rôznych miestach v systéme.
Je vodomer vhodný pre vysokotlakové systémy?
Vodomer je navrhnutý pre štandardné tlakové podmienky vody. Pre vysokotlakové aplikácie je nutné overiť tlakovú hodnotu mosadzných prípojiek a zabezpečiť ich kompatibilitu s systémom.
Môže byť pulzný signál upravený?
Nie, vodomer poskytuje pevný výstup 4 pulzov na liter. Ovládací systém musí byť nakonfigurovaný tak, aby správne interpretoval tento signál.
Môže byť vodomer použitý v podmienkach reverzného toku?
Vodomer je navrhnutý pre jednosmerný tok. Reverzný tok môže ovplyvniť presnosť výstupu pulzov a by mal byť vyhýbaný.
Dodatočné parametre
| Kategória: | dávkovacie čerpadlá |
|---|---|
| Hmotnosť: | 0.001 kg |
| Rozmer závitu: | 1" |
| Typ pripojenia: | vonkajší závit |
| Materiál: | mosadz |
| Materiál: | telo vodomeru a šróbenie mosadz |
| Počet pulzov: | 4 impulzy na pretečený liter vody |
