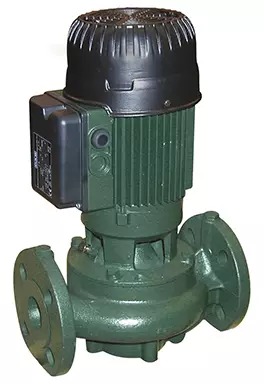

KLP 50-900 T Suchobežné čerpadlo - jednotlivé prírubové

Podrobný popis

Toto sucho prebiehajúce čerpadlo s jednoduchým pripojením sa často používa v domových a komerčných vykurovacích systémoch, priemyselných prenosových aplikáciách a uzavretých obiehacích systémoch. Je vhodné pre inštalácie, kde je potrebné spoľahlivé a efektívne čerpanie čistých, nekoroziívných tekutín s vlastnosťami podobnými vode. Čerpadlo sa často integruje do centrálnych vykurovacích systémov, obiehacích kruhov teplej vody a systémov chladiaceho procesu, kde je ochrana pred suchým prebiehaniu nevyhnutná. Inštalatéri často stretávajú túto verziu v systémoch s premennými prúdovými podmienkami a kde môže dôjsť k suchému prebiehaniu kvôli nízkym hladinám tekutín alebo oneskoreniam pri spustení systému.

KLP 50-900 T je ideálny pre prostredia, kde môže čerpadlo prebiehať suchým spôsobom dočasne bez poškodenia. Často sa nachádza v priemyselných zariadeniach, veľkých komerčných budovách a v systémoch s automatickými riadiacimi mechanizmami. Návrh čerpadla umožňuje spracovávať kolísania prúdu a tlaku, pričom udržiava stabilnú prevádzku. Vďaka svojmu mechanickému tesneniu a IP55 je vhodný pre oba vnútorné a polipriemyselné aplikácie, kde je potrebná ochrana pred prachu a vniknutím vody.

Technické parametre

Maximálny pracovný tlak	10 bar (1000 kPa)
Mechanické tesnenie	uhlief / keramika
Prevádzkový rozsah	od 2 do 67 m³/h prúdový výkon s výškou až 13,7 m
Rozsah teploty tekutiny	od -15 °C do +120 °C
Stupeň elektrickej ochrany	IP55
Izolačná trieda	F
Kód	60179384
Značka	IVAR

Maximálny pracovný tlak 10 bar (1000 kPa) ukazuje, že čerpadlo dokáže spracovať vysokotlakové systémy bez poruchy. Mechanické tesnenie z uhlia a keramiky zabezpečuje trvanlivosť a odolnosť proti opotrebeniu pri neustálej prevádzke. Prevádzkový rozsah až 67 m³/h a výška až 13,7 m umožňuje presné rozmerovanie podľa hydraulických požiadaviek systému. Rozsah teploty od -15 do +120 °C umožňuje čerpadlu fungovať v chladných aj teplých prostrediah, čím je univerzálny pre širokú škálu aplikácií.

Inštalácia a pripojenie

Pri inštalácii by mala byť čerpadlo namontované na stabilnej základni, aby sa zabránilo vibráciám a nesprávnemu zaradeniu. Pripojenie cez pripojovacie plochy vyžaduje správne zaradenie so systémovým potrubím, aby sa predišlo únikom a stresu na kryte čerpadla. Uistite sa, že pripojovacie plochy sú rovnomerne utiahnuté pomocou vhodných nástrojov a momentových špecifikácií poskytnutých výrobcom. Čerpadlo je pripojené k elektrickej sieti cez uzavretý dvojpolový alebo štvorpolový asynchrónny motor, ktorý musí byť správne zapojený podľa elektrického diagramu uvedeného v inštrukciiach k inštalácii. Pre jednofázové motory je zahrnutý interný kondenzátor a termálna ochrana, zatiaľ čo pre trojfázové modely je potrebné nainštalovať externú preťažovaciu ochranu osobitne.

Bežné chyby inštalácie zahŕňajú nesprávne zaradenie pripojovacích ploch, nesprávne utiahnutie skrutiek a nedostatok inštalácie potrebnej preťažovej ochrany pre trojfázové motory. Vždy overte elektrické pripojenia a uistite sa, že motor je kompatibilný s miestnou elektrickou sieťou. Pred spustením systému skontrolujte čerpadlo na správnu otáčku a uistite sa, že všetky tesnenia a tesniace kruhy sú neporušené. By mal byť vykonaný tlakový test systému, aby sa potvrdilo, že neexistujú žiadne úniky na pripojovacích plochách.

Kompatibilita a príslušenstvo

Toto sucho prebiehajúce čerpadlo je kompatibilné s uzavretými systémami, ktoré používajú neagresívne, neviskózne tekutiny. Dobrovoľne sa integruje do štandardných vykurovacích a vodoinštalačných systémov, kde je potrebná ochrana pred suchým prebiehaniu. Pri inštalácii môže byť potrebné príslušenstvo ako sú tlakové manometre, prúdové meradlá a izolácia ventilov v závislosti od konfigurácie systému. Uistite sa, že motor je ochránený pred preťažením nainštalovaním externého preťažovacieho ochrany pre trojfázové verzie. Čerpadlo nepotrebuje žiadne špeciálne montážne závesy alebo podpery za výnimku tých, ktoré poskytuje systémové potrubie.

Technický pozadie pre projektantov

KLP 50-900 T pracuje na princípe odstredivých síl generovaných rotujúcim lopaticovým kolesom. Železný kryt poskytuje štrukturálnu pevnosť a odolnosť proti korózií, zatiaľ čo mechanické tesnenie zabráni úniku pri vysokotlakových podmienkach. Čerpadlo je navrhnuté tak, aby efektívne pracovalo v špecifikovanom teplotnom rozsahu a je vhodné pre systémy s kolísavými prúdovými výkonmi. IP55 zabezpečuje, že čerpadlo je ochranené pred prachom a vodnými stredami, čím je vhodné pre prostredia s potenciálnym vystavením vlhku.

Životnosť a efektivita čerpadla závisia od niekoľkých faktorov, ako sú kvalita čerpanej tekutiny, prítomnosť abrazívnych častíc a frekvencia suchých prebiehov. Pravidelná kontrola mechanického tesnenia a ložisk je odporúčaná, aby sa udržiavala optimálna výkonosť. Izolačná trieda F zabezpečuje, že čerpadlo môže odolávať vyšším teplotám bez degradácie, čím prispieva k dlhodobému spoľahlivosti. Integrácia do systému by mala zohľadniť hydraulické vlastnosti čerpadla, aby sa predišlo preťaženiu a zabezpečila hladká prevádzka pri rôznych záťažových podmienkach.

Servis a prevádzka

Servis KLP 50-900 T zahŕňa pravidelnú kontrolu mechanického tesnenia, ložisk a elektrických komponentov. Skontrolujte príznaky opotrebenia, únikov alebo nezvyčajného hluku počas prevádzky. Uistite sa, že motor funguje správne a že termálna ochrana je v prevádzke. Vyčistite kryt čerpadla a odstráňte akékoľvek nahromadené nečistoty alebo odpad, ktoré by mohli ovplyvniť výkon. Masy pohyblivých častí by mali byť vykonané podľa odporúčaní výrobcu. V prípade suchého prebiehania skontrolujte čerpadlo na akékoľvek poškodenie a vymenite opotrebené komponenty, ak je to potrebné.

Kľúčové kontrolné body počas bežného servisu zahŕňajú overenie integrity mechanického tesnenia, uistite sa, že pripojovacie plochy sú utiahnuté a skontrolujte izolačný odpor motora. Ak čerpadlo ukazuje znížený výkon alebo nezvyčajné vibrácie, rozmontujte a skontrolujte interné komponenty na opotrebenie alebo blokáciu. Okamžite vymenite akékoľvek poškodené časti, aby sa zabránilo ďalšiemu poškodeniu systému. Vždy dodržujte odporúčania výrobcu pre servis a opravy, aby sa zabezpečila bezpečnosť a dodržiavanie technických štandardov.

Často kladené otázky

Môže čerpadlo spracovať tekutiny s nízkou viskozitou?
Áno, KLP 50-900 T je vhodný pre neviskózne tekutiny s vlastnosťami podobnými vode. Nie je odporúčaný pre veľmi viskózne tekutiny, pretože môžu ovplyvniť výkon čerpadla.

Je čerpadlo vhodné pre prevádzku v chladných prostrediah?
Áno, čerpadlo môže pracovať pri teplotách až do -15 °C, čím je vhodné pre chladné prostredia. Uistite sa, že systém je správne izolovaný, aby sa zabránilo zmrazeniu tekutiny.

Je čerpadlo vhodné pre prevádzku s jednofázovým motorom?
Áno, jednofázové motory majú zabudovanú termálnu ochranu a kondenzátor. Pre trojfázové motory je potrebné nainštalovať externú preťažovaciu ochranu osobitne.

Aké sú odporúčané intervaly servisu pre mechanické tesnenie?
Nie sú uvedené konkrétne intervaly servisu v krátkom popise. Avšak, pravidelná kontrola je odporúčaná, aby sa časťa detekovali príznaky opotrebenia alebo únikov.
