Koleno, 3/4" M x EK IVAR.RR 4711 N
Kód: 500194Súvisiaci tovar
Podrobný popis

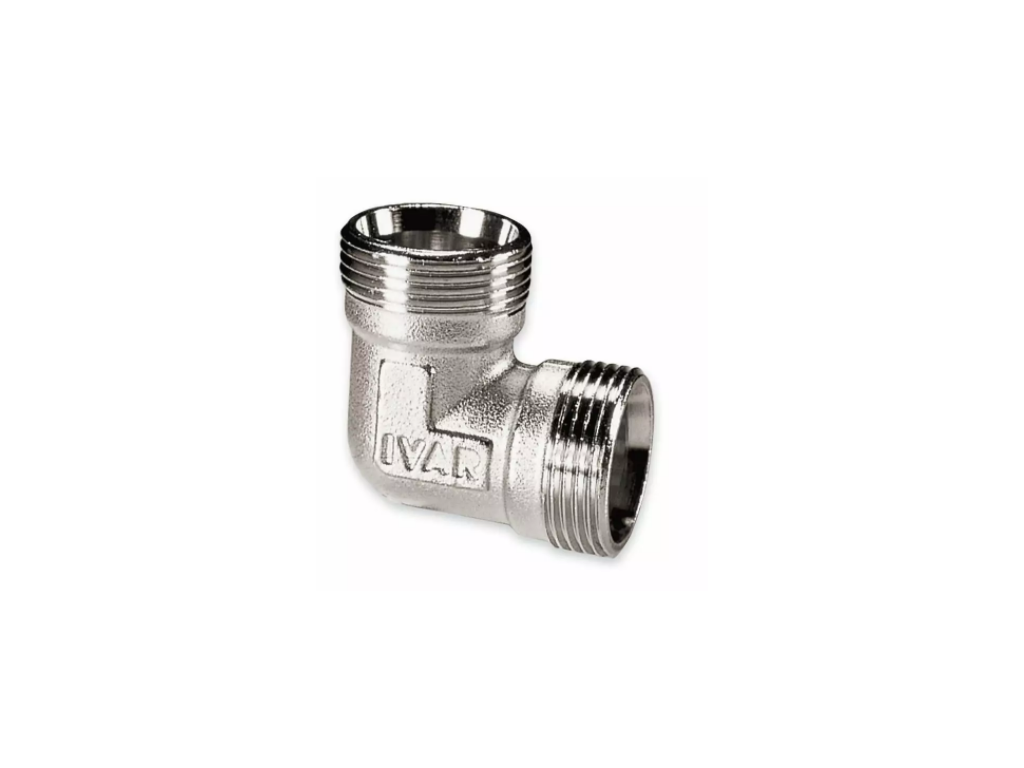

Ohyby sú zásadné komponenty pri inštalácii vykurovacích a vodoinštalačných systémov, umožňujúce zmeny smeru potrubia. Tento ohyb z leštírenskej mosadze sa často používa v obytných a komerčných budovách na pripojenie potrubie v vykurovacích okruhoch, vodovodných liniách a kanalizačných systémoch. Eurocone (EK) spojenie zabezpečuje bezpečné a netekúce spojenie pri použitie kompatibilných príslušenstiev. Inštalatéri musia zabezpečiť, že ohyb je správne zaradený a pripevnený, aby sa predišlo napätiam v spojoch a udržiava sa integrity systému.
Pri práci s týmto ohybom technici spravidla pracujú s medenými alebo oceľovými potrubiami so štandardnými závitmi. Ohyb je vhodný na aplikácie, kde je vyžadovaný nominálny tlak PN 10 a systém pracuje pri teplotách do +120°C. Je dôležité overiť, či systémové médium a pracovné podmienky sú kompatibilné s materiálovými vlastnosťami leštírenskej mosadze.
Technické parametre
| Materiál | leštírenská mosadz CW617N |
|---|---|
| Pracovná teplota | +120 °C |
| Nominálny tlak | PN 10 |
| Hmotnosť | 0,089 kg |
| Kód | 500194 |
| Značka | IVAR |
Nominálny tlak PN 10 znamená, že ohyb vydrží pracovný tlak 10 bar pri štandardných pracovných teplotách. Maximálna pracovná teplota +120°C definuje horný limit pre systémové médium. Tieto parametre sú zásadné pre výber správneho ohybu pre danú aplikáciu a zabezpečenie dlhodobého spôsobilosti.
Inštalácia a pripojenie
Pri inštalácii sa ohyb pripája závitom vonkajším (M) a Eurocone (EK) spojením. Vonkajší závit musí byť pevne prispôsobený vnútornému závitovi príslušenstva. Na samčovom závite by sa mal použiť tesniaci materiál alebo PTFE páskový, aby sa predišlo únikom. Eurocone spojenie vyžaduje presné sedenie, aby sa zabezpečilo tesné spojenie. Inštalatéri by mali overiť, že ohyb nie je prekrívený a že spojenie je rovnomerne pripevnené. Bežné chyby pri inštalácii zahŕňajú preťaženie, ktoré môže poškodiť závity, a použitie nekompatibilných typov závitov.
Kompatibilita a príslušenstvo
Tento ohyb je kompatibilný so štandardnými Eurocone (EK) príslušenstvami a ďalšími príslušenstvami z leštírenskej mosadze. Pri inštalácii je dôležité zabezpečiť, že všetky pripojené komponenty sú tiež hodnotené pre PN 10 a pracovné teploty do +120°C. Podľa konfigurácie systému môžu byť potrebné ďalšie komponenty, ako sú priame kúty, rozdeľovače alebo ventily. Pre tento ohyb nie sú vyžadované žiadne špecifické príslušenstvá, ale by mal byť použitý s príslušenstvami rovnakého materiálu a typu závitov, aby sa udržiavala integrity systému.
Technický pozadie pre projektantov
Ohyb slúži ako zmena smeru v potrubnom systéme, umožňujúca preusmerňovanie toku kvapaliny alebo pary. Eurocone spojenie zabezpečuje bezpečné a netekúce spojenie vytvorením kužeľového tesnenia medzi samčovým a sťačovým závitom. Životnosť ohybu je ovplyvnená faktormi ako kvalita inštalácie, pracovné podmienky a kompatibilita systémového média s materiálom. Správne rozmery a výber na základe požiadaviek na tlak a teplotu sú zásadné pre optimálne výkon.
Servis a prevádzka
Doprúča sa pravidelná kontrola ohybu a jeho spojení, aby sa zabezpečila pokračujúca výkon systému. Inštalatéri by mali kontrolovať príznaky únikov, koróziu alebo opotrebenie závitov. Ak sa zistia akékoľvek problémy, ohyb by mal byť vymenený alebo znovu tesnený. Pre tento komponent nie sú definované špecifické intervale servisu, ale je dôležité udržiavať integrity spojení počas bežných kontrol.
Často kladené otázky
Môže sa tento ohyb použiť vo vykurovacom systéme s nominálnym tlakom PN 10?
Áno, tento ohyb je hodnotený pre nominálny tlak PN 10 a je vhodný na použitie vo vykurovacích systémoch pracujúcich na tejto úrovni tlaku.
Je Eurocone (EK) spojenie kompatibilné s inými Eurocone príslušenstvami?
Áno, Eurocone (EK) spojenie je navrhnuté tak, aby bolo kompatibilné s inými príslušenstvami, ktoré používajú rovnaký typ spojenia.
Aká je maximálna pracovná teplota pre tento ohyb?
Maximálna pracovná teplota je +120°C. Ohyb by nemal byť použitý v systémoch s vyššími teplotami.
Môže sa tento ohyb použiť s medenými alebo oceľovými potrubiami?
Áno, ohyb je vhodný na použitie s medenými alebo oceľovými potrubiami, poskytuje sa, že veľkosti závitov a typy spojení sú kompatibilné.
Dodatočné parametre
| Kategória: | kolená EK |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.089 kg |
| Druh výrobku: | koleno / oblúk |
| Rozmer závitu: | 3/4" |
| Typ pripojenia: | zverné šróbenie |
| Materiál: | mosadz |
| Materiál: | niklovaná mosadz CW617N |
| Menovitý tlak: | PN 10 |
| Prevádzková teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 20.11.2024 9:42:11 |
