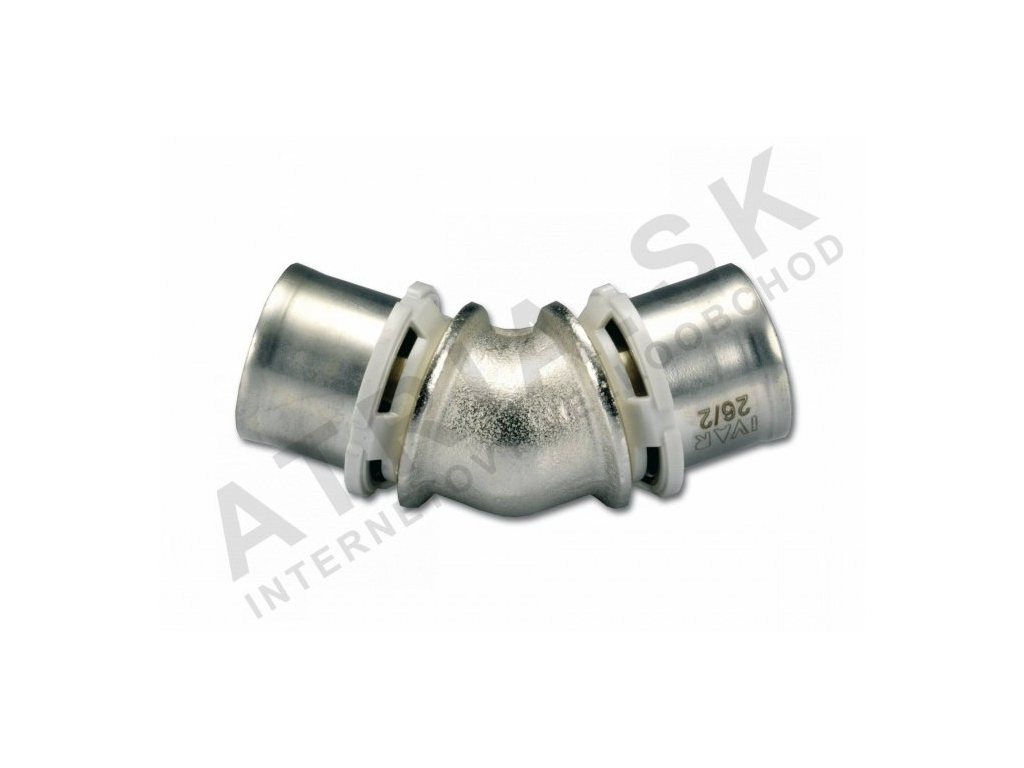

Koleno press 45°, 40 x 40 IVAR.PT 5704

Podrobný popis

Tento 45° stlačený ohyb sa často používa v bytových a komerčných vykurovacích a vodoinštalačných systémoch, kde sú v potrubie ALPEX potrebné zmeny smeru. Inštalatéri pracujúci na podlahových vykurovacích okruhoch, rozdelení teplej vody alebo kompaktných rozvodoch profitujú z presného uhlového posunu. Ohyb umožňuje presné vedenie, zatiaľ čo udržiava hydraulickú spojitosť a konštrukčnú pevnosť v systéme. Správna inštalácia zabezpečuje beznetokové fungovanie a dlhodobú odolnosť.

Typické aplikácie zahŕňajú pripojenie radiátorov, rozdeľovačov alebo iných komponentov, kde priestorové obmedzenia vyžadujú ohyb iný ako pravý uhol. Návrh ohybu podporuje vertikálne aj horizontálne konfigurácie potrubia. Jeho konštrukcia z pozinkovanej mosadze poskytuje odolnosť proti korózií a mechanickému opotrebeniu, čo z neho robí vhodný pre prostredia s kolísajúcimi teplotami a tlakmi. Metóda stlačenia vylučuje potrebu ďalších nástrojov okrem štandardného stlačovacieho zariadenia, čím sa zjednodušuje inštalácia pre skúsených technikov.

Technické parametre

Maximálna pracovná teplota 120 °C robí z tohto ohybu vhodný pre systémy teplej vody a centrálnych vykurovacích systémov. Jmenovitý tlak PN 10 znamená, že vydrží jmenovité tlaky až do 10 bar, čo je postačujúce pre väčšinu aplikácií s nízkym až stredným tlakom. Tieto špecifikácie pomáhajú pri výbere správnych komponentov podľa požiadaviek systému, ako sú prietokový výkon a tepelná záťaž.

Inštalácia a pripojenie

Inštalatéri by mali pred umiestnením ohybu zabezpečiť, že koncové časti potrubia ALPEX sú čisté a bez hrboľov. Proces stlačenia vyžaduje použitie kompatibilného stlačovacieho nástroja so článkami B-F-TH. Po umiestnení ohybu na spoj potrubia sa aplikuje rovnomerný tlak, kým indikátor nástroja nepotvrdí úplné spojenie. Šroubenie z nehrdzavejúcej ocele sa stlačí okolo potrubia a spojovacieho prvku, čím sa zabezpečí pripojenie. Nesprávna poloha čeľustí alebo nedostatočný stlačovací tlak môže viesť k nedokonalému tesneniu a možným netokom. Vždy overte, či je potrubie úplne vložené do spojovacieho prvku pred stlačením.

Kľúčové kontrolné body počas inštalácie zahŕňajú potvrdenie hĺbky vloženia potrubia, zabezpečenie správneho sedenia nástroja a overenie absencie viditeľných medzier po stlačení. Bežné chyby zahŕňajú použitie nesprávnych typov čeľustí alebo pokus o opätovné použitie spojov. Vizuálna kontrola stlačeného spoja by mala ukázať rovnomerné deformácie okolo šroubenia bez trhlin alebo nesprávnej orientácie.

Kompatibilita a príslušenstvo

Tento ohyb je špecificky navrhnutý pre potrubia ALPEX rovnakého priemeru a vyžaduje kompatibilný stlačovací nástroj so článkami B-F-TH. Podľa rozvrhu môžu byť potrebné ďalšie komponenty, ako sú priame spojky, rozdeľovače alebo krížové spojky. Šroubenie z nehrdzavejúcej ocele a tesnenia z EPDM sú súčasťou štandardného výrobného procesu a nie je potrebné ich objednávať osobitne. Inštalatéri by mali zabezpečiť, že všetky časti sú z rovnakého výrobcu, aby sa udržala integrita systému a dodržiavali sa technické štandardy.

Technický pozadie pre projektantov

45° stlačený ohyb funguje mechanickým deformovaním šroubenia z nehrdzavejúcej ocele okolo rozhrania potrubia a spojovacieho prvku po stlačení správnym nástrojom. Toto vytvára tesné, netokové tesnenie bez potreby pálenia alebo lepidla. Tesniaca kruhová podložka z EPDM zabezpečuje flexibilitu a udržiava bezpečné tesnenie aj pri tepelnej expanzii alebo kontrakcii. Projektanti by mali zohľadniť uhlový posun ohybu pri plánovaní trasy potrubia, aby sa vyhli zbytočným bodom stresu alebo obmedzeniam prietoku.

Služba a prevádzka

Pre bežnú prevádzku nie je pre tento ohyb potrebná žiadna pravidelná údržba. Odporúča sa však pravidelné preverovanie pre príznaky korózie, netokov alebo mechanického poškodenia, najmä v prostredí s vysokou vlhkosťou alebo agresívnymi podmienkami. Ak sa zistí chyba, chybný spojovací prvok by sa mal odstrániť pomocou rezného alebo stlačovacieho nástroja a nahradiť novým ohybom. Výrobca neurčil žiadne intervaly údržby, keďže je prvok navrhnutý na dlhodobé použitie bez degradácie za normálnych podmienok.

Často kladené otázky

Môže byť tento stlačený ohyb pripojený k medenému alebo oceľovému potrubiu?
Nie, je výhradne pre potrubie ALPEX. Použitie nekompatibilných materiálov môže ohroziť integritu spoja.

Je možné znovu použiť spojovací prvok po demontáži?
Nie, po stlačení sa nesmie znovu použiť. Je potrebné nainštalovať nový ohyb.

Aký typ stlačovacieho nástroja je potrebný pre inštaláciu?
Je potrebný stlačovací nástroj so článkami B-F-TH, aby sa zabezpečilo správne zapojenie a deformácia šroubenia.

Ako sa ohyb správa pri tepelnom cyklování?
Tesniaca kruhová podložka z EPDM a pozinkovaná mosadzná konštrukcia poskytujú odolnosť proti opakovaným tepelným expanziám a kontrakciám, čím sa udržiava bezpečné tesnenie.
