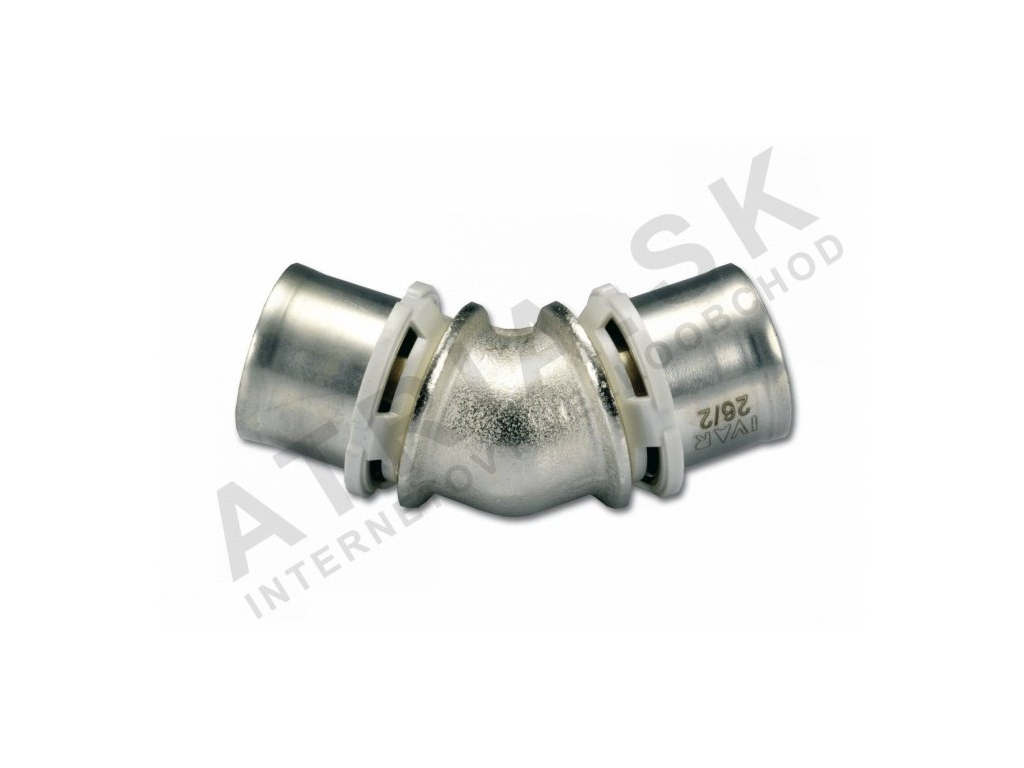

Koleno press 45°, 50 x 50 IVAR.PT 5704

Podrobný popis

Tento 45° stlačený ohyb sa často používa v bytových a komerčných systémoch vykurovania a vodovody na vytvorenie uhlových pripojení medzi potrubiami ALPEX rovnakého priemeru. Inštalatéri a technici pracujúci na podlahovom vykurovaní, teplom vody alebo centrálnom vykurovaní často využívajú tento prípojník na prispôsobenie trasy potrubia v obmedzených priestoroch alebo na zmenu smeru toku s minimálnou strátou tlaku. Ohyb je vhodný pre nové inštalácie aj opravy systému, kde sú potrebné zmeny smeru bez použitia pálenia alebo závitov.

Jeho kompaktné rozmery a stlačený dizajn z neho robia ideálny pre skryté inštalácie za stenami alebo pod podlahami, kde je prístup obmedzený. Prípojník sa bežne používa v systémoch s nominálnymi tlakovými hodnotami do PN 10 a pracovnými teplotami do +120 °C. Nájde uplatnenie v aplikáciách s rozptýleným vykurovaním, distribúciou teplej vody a nízkonapäťovými vodovodnými okruhmi.

Technické parametre

Materiál	Niklovo pozinkovaná mosadz CW617N
Pracovná teplota	+120 °C
Nominálny tlak	PN 10
Hmotnosť	0,68 kg
Kód	510102
Značka	IVAR

Hranica pracovnej teploty +120 °C a nominálny tlak PN 10 sú kritické pre projektantov systémov, aby sa zabezpečila kompatibilita s určenou aplikáciou. Tieto parametre určujú vhodnosť prípojníka pre systémy teplej vody a vykurovacie okruhy. Výber materiálu (niklovo pozinkovaná mosadz a EPDM tesnenie) zaručuje odolnosť proti korózií a chemickému poškodeniu, čo z neho robí vhodný pre použitie s pitnou vodou a glykolovými vykurovacími médiom.

Inštalácia a pripojenie

Prípojník sa inštaluje pomocou stlačovacieho nástroja kompatibilného s čeľami typu B-F-TH. Potrubie ALPEX sa vloží do prípojníka až po zastavovaciu značku, a potom sa naň aplikuje stlačovací nástroj na stlačenie nehrdzavejúceho oceľového prstenia okolo potrubia. Rozmery pripojenia sú 50 x 50, pričom nominálny priemer je rovnaký na oboch koncoch. Inštalatéri musia zabezpečiť, že potrubie je čisté a bez hrboľov pred vložením, aby sa predišlo problémom s tesnením. Bežné chyby pri inštalácii zahŕňajú preťažené stlačenie, ktoré môže poškodiť prstenie, alebo nedostatočné stlačenie, čo môže viesť k slabému spojeniu. Po stlačení sa odporúča vizuálna kontrola prstenia na potvrdenie rovnomerného stlačenia.

Kompatibilita a príslušenstvo

Tento stlačený ohyb je špecificky navrhnutý pre potrubie ALPEX a musí sa používať spolu s kompatibilnými stlačovacími nástrojmi a prsteniami. Na základnú inštaláciu nie sú potrebné žiadne ďalšie príslušenstvo. Je dôležité overiť, či je stlačovací nástroj kalibrovaný pre čeľa typu B-F-TH, aby sa zabezpečilo bezpečné pripojenie. Pre túto verziu nie sú špecifikované žiadne alternatívy alebo príbuzné produkty.

Technický pozadie pre projektantov

Stlačovacie spojenie funguje mechanicky, pričom potrubie je zabezpečené v prípojníku pomocou nehrdzavejúceho oceľového prstenia a EPDM tesniaceho kruhu. Niklovo pozinkované mosadzové teleso poskytuje odolnosť a odolnosť proti termickej cyklovaniu. Materiál CW617N je vybraný kvôli svojej pevnosti a odolnosti proti korózií v vlhkom prostredí. Ohyb sa integruje do systému tak, že sa uhlový smer zarovná s požadovanou trasou toku. Životnosť je ovplyvnená kvalitou stlačovacej operácie a chemickou kompatibilitou systémového média s tesniacim materiálom. Pracovné teploty a tlak musia byť striktne dodržiavané, aby sa predišlo predčasnému poškodeniu.

Služba a prevádzka

Pri normálnych prevádzkových podmienkach nie je pre tento prípojník potrebná pravidelná údržba. V prípade podozrivého netesnosti alebo poruchy systému by mala byť spojenie preverené na známky opotrebenia, deformácie alebo korózií. Ak je prstenie poškodené alebo spojenie kompromitované, prípojník musí byť vymenený. Pre tento komponent nie sú špecifikované žiadne intervaly údržby.

Často kladené otázky

Môže sa tento stlačený ohyb použiť s inými typmi potrubie okrem ALPEX?
Nie, je špecificky navrhnutý pre potrubie ALPEX a nesmie sa použiť s inými materiálmi potrubia alebo systémami.

Je stlačovací nástroj vyžadovaný konkrétneho typu pre tento prípojník?
Áno, prípojník je kompatibilný len so stlačovacími nástrojmi s čeľami typu B-F-TH, aby sa zabezpečilo správne stlačenie prstenia.

Aká je maximálna teplota, ktorú tento prípojník vydrží?
Maximálna pracovná teplota je +120 °C, ako je uvedené v technických údajoch.

Môže sa prípojník použiť v systémoch teplej vody?
Áno, je vhodný pre systémy teplej vody za predpokladu, že pracovná teplota nepresiahne +120 °C a tlak zostáva v rámci limity PN 10.
