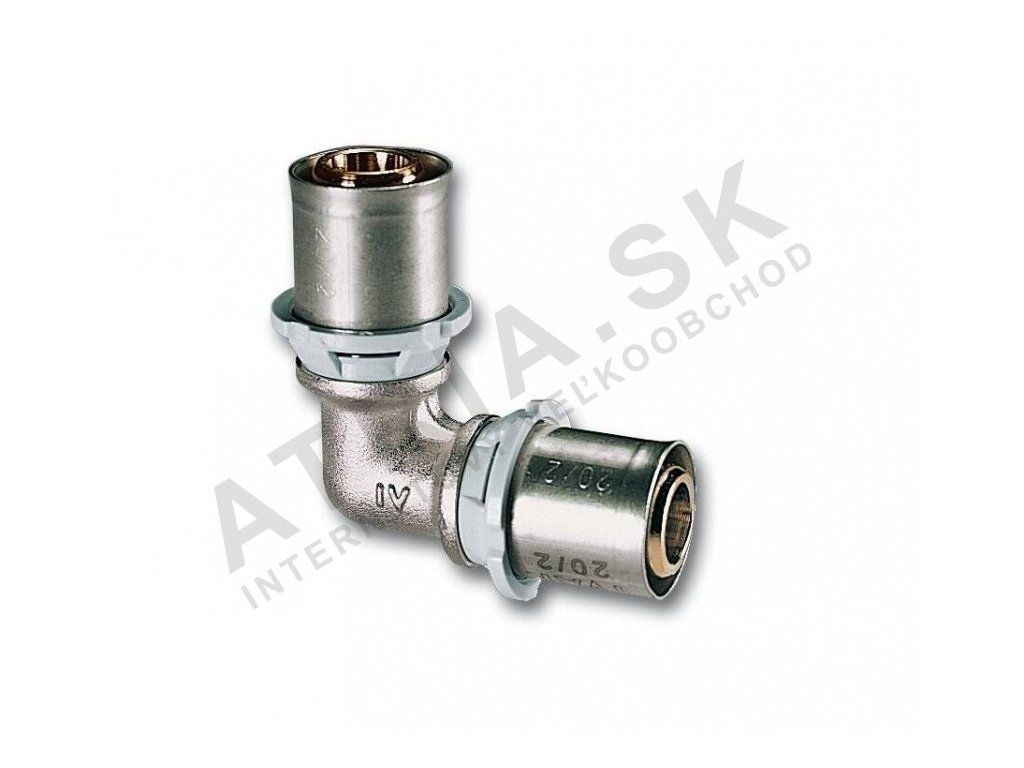

Koleno press 90°, 16 x 16 IVAR.PT 5710

Podrobný popis

Tvarovky sú základné súčiastky v kompaktných a efektívnych potrubných systémoch, najmä v obytných a obchodných budovách, kde je priestor obmedzený. Často sa používajú v podlahovom vykurovaní, obvodových okruhoch teplej vody a centrálnych systémoch vykurovania. Inštalatéri pracujúci s potrubiami ALPEX vyžadujú spoľahlivé a odolné súčiastky, ktoré je možné rýchlo a presne nainštalovať pomocou štandardných lisovacích nástrojov. Tvarovka 90° umožňuje zmeny smeru potrubia bez potreby dodatočných súčiastok, čím zabezpečuje plynulý a hydraulicky efektívny systém.

Pri výbere lisovacích súčiastok je dôležité zvážiť pracovné podmienky a kompatibilitu s materiálom potrubia. Táto tvarovka je špecificky navrhnutá pre potrubia ALPEX rovnakej dimenzie a je vhodná na použitie v systémoch s nominálnym tlakom do PN 10 a teplotou do +120 °C. Materiál a konštrukcia zabezpečujú dlhodobú stabilitu a odolnosť proti korózií a tepelnému rozťaženiu.

Technické parametre

Materiál	Mosadz CW617N s niklovým povlakom
Pracovná teplota	+120 °C
Nominálny tlak	PN 10
Hmotnosť	0,081 kg
Kód	511009
Značka	IVAR

Nominálny tlak PN 10 znamená, že súčiastka je vhodná pre systémy pracujúce pri až 10 bar. Maximálna pracovná teplota +120 °C z nej robí vhodnú pre aplikácie s teplou vodou a vykurovaním. Tieto parametre sú základné pre správny návrh systému a výber komponentov, čím zabezpečujú spoľahlivú výkon súčiastky za očakávaných pracovných podmienok.

Inštalácia a pripojenie

Inštalácia zahŕňa umiestnenie tvarovky medzi dve potrubia ALPEX rovnakej dimenzie. Nástroj na lisovanie musí byť kompatibilný s typom súčiastky (B-F-TH). Nástroj aplikuje rovnomerný tlak na náplasť, čím vytvorí bezpečné a netekúce pripojenie. Je dôležité, aby koncové časti potrubia boli čisté a bez nečistôt pred lisovaním. Častou chybou je použitie nesprávnej sily lisovania alebo nesprávneho zaradenia, čo môže viesť k slabému alebo nerovnomernému pripojeniu. Po lisovaní by pripojenie bolo vhodné vizuálne skontrolovať na symetriu a správnu deformáciu náplasti.

Kompatibilita a príslušenstvo

Táto tvarovka je kompatibilná s potrubiami ALPEX rovnakej dimenzie a vyžaduje použitie lisovacích nástrojov typu B-F-TH. Na inštaláciu nie sú potrebné žiadne dodatočné príslušenstvo. Je dôležité, aby všetky komponenty v systéme pochádzali z rovnakého výrobcu alebo boli kompatibilné so základnou technológiou lisovania, aby sa predišlo problémom s integritou pripojenia. Pre túto verziu nie sú k dispozícii žiadne príbuzné produkty.

Technický pozadie pre projektantov

Tvarovka funguje mechanickým deformovaním nehrdzavoucej oceľovej náplasti okolo potrubia a súčiastky, čím vznikne tesné a odolné spojenie. Teliesko z mosadze s niklovým povlakom poskytuje odolnosť proti korózií a mechanickú pevnosť, zatiaľ čo EPDM tesnenie zabezpečuje vodotesnosť. Návrh umožňuje integráciu do nových aj rekonštruovaných systémov, kde je obmedzený priestor a prístup. Trvanlivosť a efektivita súčiastky závisia od správnej inštalácie, dodržiavania pracovných parametrov a kvality použitého lisovacieho nástroja.

Služba a prevádzka

Táto súčiastka nevyžaduje pravidelnú údržbu. Avšak počas kontrol systému je vhodné skontrolovať príznaky mechanického stresu, ako sú trhliny alebo deformácie. Pripojenie by malo zostať stabilné a netekúce za normálnych pracovných podmienok. Pre túto súčiastku nie sú potrebné žiadne špecifické intervaly údržby.

Často kladené otázky

Môže byť tvarovka použitá s inými typmi potrubie ako ALPEX?
Nie, je špecificky navrhnutá pre potrubia ALPEX a nemala by sa používať s inými materiálmi alebo priemermi potrubie.

Je možné znovu použiť súčiastku po lisovaní?
Nie, po použitie lisovacieho nástroja súčiastku nie je možné znovu použiť a musí byť nahradená, ak sa pripojenie poškodí alebo bude potrebné prenastaviť.

Ktorý nástroj na lisovanie je potrebný pre túto súčiastku?
Súčiastka je kompatibilná s nástrojmi na lisovanie typu B-F-TH. Použitie nekompatibilného nástroja môže viesť k nesprávnemu pripojeniu.

Môže byť tvarovka použitá v systéme s vyšším tlakom ako PN 10?
Nie, nominálny tlak PN 10 je maximálny pracovný tlak pre túto súčiastku. Prekročenie tejto hodnoty môže ohroziť integritu pripojenia.
