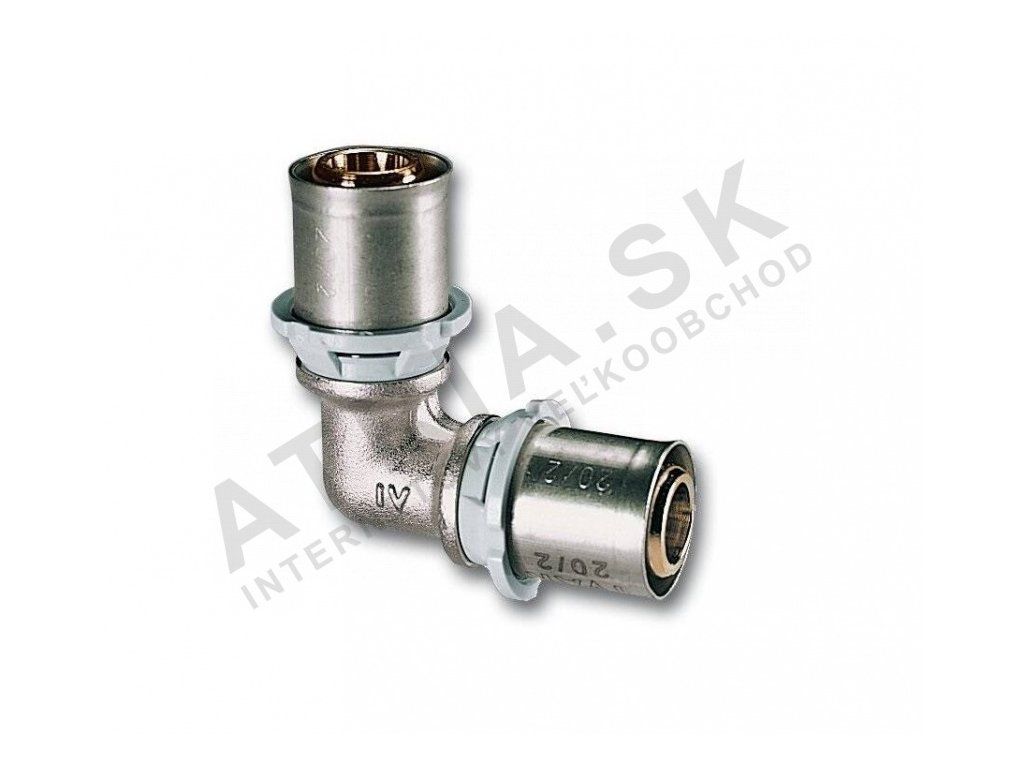

Koleno press 90°, 18 x 18 IVAR.PT 5710

Podrobný popis

90° stlačený ohyb je štandardným prvkom pri inštalácii stlačovacích systémov s využitím potrubie ALPEX. Často sa používa v bytových a komerčných systémoch vykurovania a vodoinštalácie, kde sú potrebné zmeny smeru. Inštalatéri tento tesnič používajú v podlahovom vykurovaní, v obvodových okruhoch teplého a studeného vody a v distribučných liniách centrálnych vykurovacích systémov. Tesnič je navrhnutý na použitie so stlačovacími nástrojmi kompatibilnými s typom čeľustí B-F-TH, čím sa zabezpečujú bezneteké spojenia.

Pri práci s týmto ohybom musia technici pred stlačením zabezpečiť, že koncové časti potrubie ALPEX sú čisté, rovné a bez hrboľov. Tesnič je vhodný pre nové inštalácie aj opravy systémov, kde sú potrebné zmeny smeru bez použitia pálenia alebo závitovania. Je zvlášť užitočný v úzkych priestoroch, kde by bolo inštalovanie tradičných tesničov ťažké.

Technické parametre

Materiál	Niklovo pozinkovaná mosadz CW617N
Pracovná teplota	+120 °C
Nominálny tlak	PN 10
Hmotnosť	0,101 kg
Kód	511018
Značka	IVAR

Nominálny tlak PN 10 znamená, že tesnič je vhodný pre systémy pracujúce pri tlaku až 10 bar. Maximálna pracovná teplota +120 °C zaručuje jeho vhodnosť pre systémy teplej vody a vykurovania. Kombinácia materiálov – niklovo pozinkovaná mosadz a EPDM tesniaca kruhová – zabezpečuje odolnosť proti korózií a trvalú tesniacu výkonnosť. Tieto parametre sú základné pre správne vybavenie systému a výber kompatibilných komponentov.

Inštalácia a pripojenie

90° stlačený ohyb sa inštaluje pomocou stlačovacieho nástroja s čeľuštým typom B-F-TH. Potrubie ALPEX sa vloží do tesniča až po zastavovaciu značku. Následne sa stlačovacím nástrojom stlačí nehrdzavejúce oceľové prstenie okolo potrubia, čím sa vytvorí bezneteké spojenie. Tesnič je dostupný vo veľkosti 18 x 18, čo znamená, že prepojí dve potrubia ALPEX s priemerom 18 mm. Pred stlačením zabezpečte, že koncové časti potrubia sú čisté a nepoškriabané. Časté chyby pri inštalácii zahŕňajú nesprávnu hĺbku vloženia, použitie nekompatibilných čeľustí alebo preťažené stlačenie, čo môže poškodiť tesnič alebo potrubie.

Kompatibilita a príslušenstvo

Tento stlačený ohyb je špecificky navrhnutý na použitie s potrubiami ALPEX rovnakého priemeru. Vyžaduje stlačovací nástroj s čeľuštým typom B-F-TH. Pre bežnú inštaláciu nie sú potrebné žiadne ďalšie príslušenstvo. Tesnič nie je kompatibilný s inými stlačovacími systémami alebo typmi potrubie. Uistite sa, že všetky komponenty v systéme sú z rovnakej výroby alebo kompatibilné so stlačovacím nástrojom rovnakého typu, aby ste predišli problémom pri inštalácii.

Technický pozadie pre projektantov

90° stlačený ohyb funguje na princípe mechanického stlačenia, pri ktorom sa nehrdzavejúce oceľové prstenie stlačí okolo potrubia ALPEX, čím sa vytvorí tesné spojenie. Niklovo pozinkované mosadzové telo (CW617N) poskytuje dobrú mechanickú pevnosť a odolnosť proti korózií, zatiaľ čo EPDM tesniaca kruhová zabezpečuje spoľahlivé tesnenie proti netekaniu. Tesnič sa integruje do systému tak, že sa zarovná s potrubím a stlačí správnym nástrojom. Trvanlivosť a efektívnosť tesniča závisia od správnej inštalácie, správnych podmienok tlaku a teploty v systéme a kvality stlačovacej operácie.

Služba a prevádzka

Tesnič nepotrebuje pravidelnú údržbu za normálnych prevádzkových podmienok. Je však vhodné periodicky ho vizuálne skontrolovať na prípadné známky mechanického poškodenia, korózií alebo netekania. Ak sa zistia akékoľvek problémy, tesnič by mal byť okamžite vymenený. V technických údajoch nie sú uvedené žiadne intervaly údržby. Tesnič je navrhnutý na dlhodobé použitie v systémoch pracujúcich v rámci špecifikovaných limitov tlaku a teploty.

Často kladené otázky

Môže sa 90° stlačený ohyb použiť s inými priemermi potrubie?
Nie, tento model je špecificky navrhnutý pre potrubia ALPEX s priemerom 18 mm a nie je vhodný pre iné veľkosti.

Je tesnič vhodný pre systémy teplej vody?
Áno, pracovná teplota +120 °C zaručuje jeho vhodnosť pre systémy teplej vody a vykurovania.

Môže sa tesnič použiť so stlačovacími nástrojmi iného typu ako B-F-TH?
Nie, tesnič je kompatibilný len so stlačovacími nástrojmi s čeľuštým typom B-F-TH. Použitie iných typov čeľustí môže viesť k nedokonalému alebo poškodenému stlačeniu.

Aký je maximálny tlakový rating tesniča?
Nominálny tlakový rating je PN 10, čo znamená, že je vhodný pre systémy pracujúce pri tlaku až 10 bar.
