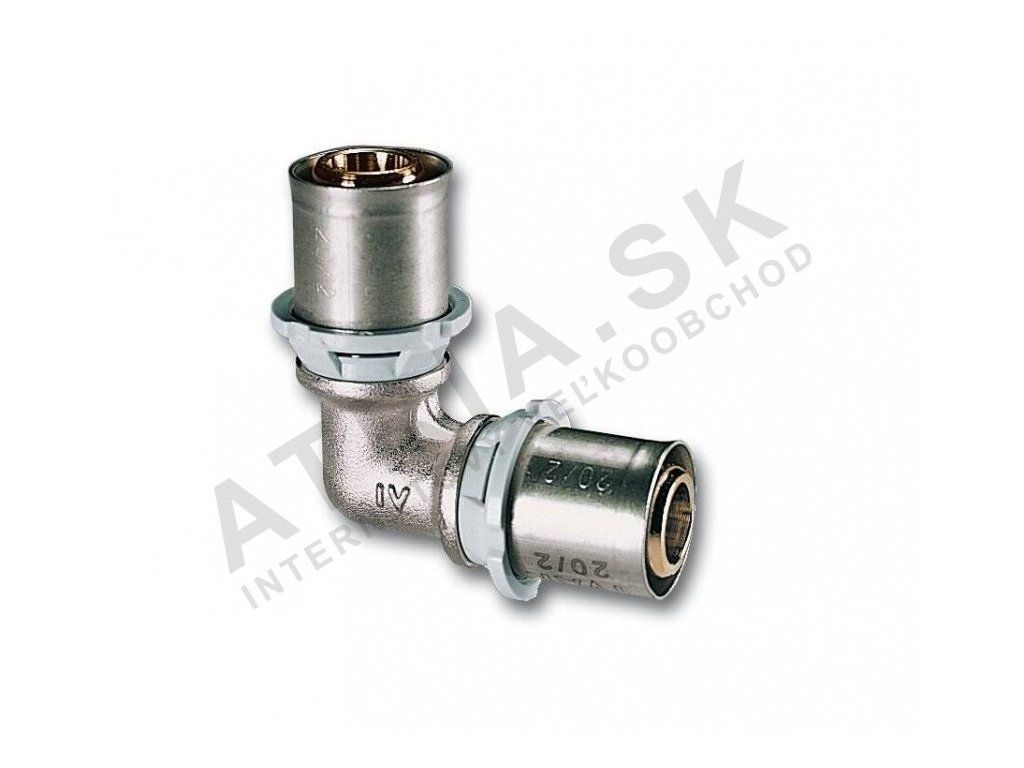

Koleno press 90°, 40 x 40 IVAR.PT 5710

Podrobný popis

Stlačené ohyby sú základné súčiastky v stlačených systémoch, najmä v oblastiach vykurovania a vodoinštalácií, kde sú vyžadované spoľahlivé a netekúce spojenia. Tento ohyb 90° sa často používa v obytných a komerčných budovách na zmenu smeru potrubia. Je inštalovaný pomocou stlačovacieho nástroja, ktorý stlačí súčiastku okolo potrubia a prípojky, čím zabezpečí pevné a odolné spojenie. Konštrukcia z niklovo pozinkovaného mosadzného CW617N poskytuje odolnosť proti korózií, zatiaľ čo EPDM tesniaci kruh zabezpečuje tesné spojenie v prevádzkových podmienkach. Prípojka je vhodná pre systémy pracujúce pri teplotách do +120 °C a nominálneho tlaku PN 10.

Pri inštalácii tohto ohybu je dôležité, aby bolo potrubie ALPEX správne pripravené a aby bol stlačovací nástroj správne zaradený, aby sa predišlo nesprávnemu zaradeniu alebo nedokončenému stlačeniu. Ohyb je navrhnutý pre rovnakodimenzionálne spojenia, preto nesmie byť použitý s potrubiami rôznych veľkostí. Inštalácia je jednoduchá a nepožaduje ďalšie nástroje okrem stlačovacieho zariadenia. Je však dôležité vyhýbať sa preťaženému stlačeniu, ktoré môže poškodiť prípojku alebo znížiť jej životnosť.

Technické parametre

Materiál	Niklovo pozinkovaný mosadzný CW617N
Prevádzková teplota	+120 °C
Nominálny tlak	PN 10
Hmotnosť	0,463 kg
Kód	510035
Značka	IVAR

Prevádzková teplota +120 °C a nominálny tlak PN 10 sú kľúčové faktory pri určovaní vhodnosti tohto ohybu pre konkrétne aplikácie. Tieto parametre zabezpečujú, že prípojka dokáže vydržať typické podmienky v sústavách vykurovania bez degradácie. Výber materiálu, vrátane niklovo pozinkovaného mosadzného a EPDM, podporuje tieto výkonové vlastnosti a zabezpečuje dlhodobú spoľahlivosť v stlačených systémoch.

Inštalácia a pripojenie

Inštalácia zahŕňa vloženie pripraveného potrubia ALPEX do ohybu a použitie stlačovacieho nástroja na stlačenie súčiastky z nehrdzavejúcej ocele okolo potrubia a prípojky. Stlačovací nástroj musí byť správne zaradený s prípojkou, aby sa zabezpečila rovnomerná rozdelenie tlaku. Rozmery pripojenia sú 40 x 40, čo znamená, že je navrhnutý pre rovnakodimenzionálne potrubia. Pred stlačením musí byť potrubie čisté a bez hrboľov, aby sa predišlo poškodeniu tesniaceho kruhu. Bežné chyby pri inštalácii zahŕňajú použitie nesprávneho stlačovacieho nástroja, nesprávne zaradenie počas stlačenia a nedostatok kontroly potrubia na poškodenie pred inštaláciou. Po stlačení by mala byť spojnica vizuálne skontrolovaná na rovnomerné stlačenie a na absenciu medzier.

Kompatibilita a príslušenstvo

Tento stlačený ohyb je špecificky navrhnutý na použitie s potrubiami ALPEX rovnakej dimenzie. Je kompatibilný so stlačovacími nástrojmi typu B-F-TH, ako je uvedené v popise produktu. Na štandardnú inštaláciu nie sú potrebné ďalšie prípojky alebo príslušenstvo, ale je dôležité, aby bol k dispozícii správny stlačovací nástroj. Ohyb je dodávaný v pevnej obale, 20 kusov v krabici, čím je vhodný pre masové inštalácie v väčších projektov.

Technický pozadie pre projektantov

Stlačený ohyb funguje tým, že stlačí súčiastku z nehrdzavejúcej ocele okolo potrubia a prípojky, čím vytvorí mechanické a hydraulické tesnenie. Niklovo pozinkované mosadzné telo poskytuje dobrú odolnosť proti korózií a mechanickú pevnosť, zatiaľ čo EPDM tesniaci kruh zabezpečuje tesné spojenie v prevádzkových podmienkach. Vlastnosti materiálu mosadzného CW617N umožňujú konzistentný výkon v stlačených systémoch, najmä v prostredí so strednými teplotami a tlakmi. Ohyb je navrhnutý tak, aby sa bezproblémovo integroval do stlačených systémov, kde poskytuje spoľahlivé a trvalé spojenie. Životnosť a účinnosť prípojky závisia od správnej inštalácie, správneho zaradenia počas stlačenia a použitia kompatibilných nástrojov a materiálov.

Služba a prevádzka

Tento stlačený ohyb nepožaduje pravidelnú údržbu v normálnych prevádzkových podmienkach. Je však dôležité pravidelne skontrolovať spojenie na známky opotrebenia, korózií alebo únikov. Ak sa zistia akékoľvek problémy, prípojka by mala byť okamžite vymenená. Keďže prípojka je jednorazové stlačenie, nemožno ju znovu použiť alebo opraviť. Životnosť je primárne ovplyvnená kvalitou inštalácie a prevádzkovými podmienkami systému.

Často kladené otázky

Môže byť tento stlačený ohyb použitý s inými typmi potrubie okrem ALPEX?
Nie, tento ohyb je špecificky navrhnutý pre potrubia ALPEX a nie je kompatibilný s inými materiálmi potrubie alebo systémami.

Ktoré typy stlačovacích nástrojov sú kompatibilné s touto prípojkou?
Tento ohyb je kompatibilný so stlačovacími nástrojmi typu B-F-TH, ako je uvedené v popise produktu.

Je možné znovu použiť túto prípojku po stlačení?
Nie, stlačenie je jednorazová inštalácia a prípojka nemožno byť znovu použitá alebo znovu stlačená.

Môže byť tento ohyb použitý v systémoch s vyššími prevádzkovými teplotami?
Nie, maximálna prevádzková teplota je +120 °C, ako je uvedené v technických parametroch. Prekročenie tejto teploty môže ovplyvniť výkon a integritu prípojky.
