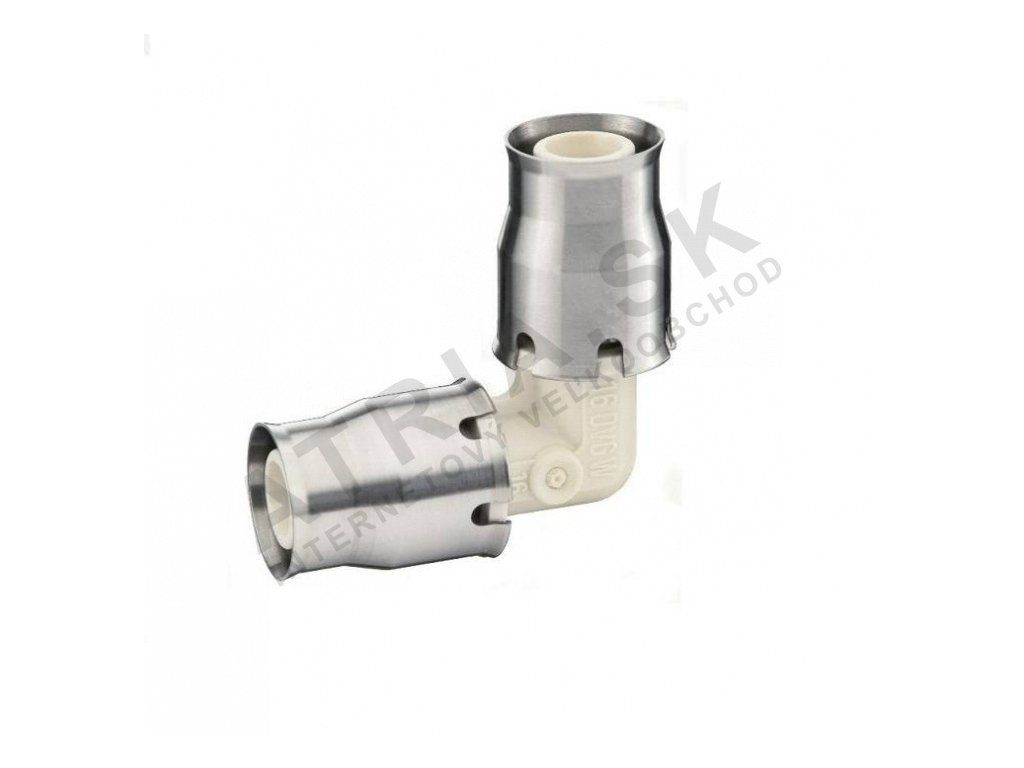

Koleno PUSH 90°- PPSU - 16x16

Podrobný popis

Tento tlačivý ohyb sa často používa v obytných a komerčných vykurovacích a vodoinštalačných systémoch na spojovanie potrubie ALPEX rovnakej dimenzie. Umožňuje rýchlu a beznástrojovú inštaláciu, čo ho robí ideálnym pre aplikácie, kde je kritická úspora času a spoľahlivosť. Pripevnenie zabezpečuje pevné spojenie za normálnych pracovných podmienok a je vhodné pre systémy s nízkymi až strednými požiadavkami na tlak.

Typické prostredia inštalácie zahŕňajú podlahové kúrenie, obvodové teplé vody a distribúciu centrálnych vykurovacích systémov. Ohyb je zvlášť užitočný v úzkej priestoroch, kde sa nedá použiť tradičný tlačový nástroj. Je nevyhnutné zabezpečiť, aby médium systému a pracovné podmienky zodpovedali špecifikáciám pripevnenia, aby sa predišlo predčasnému poškodeniu alebo únikom.

Technické parametre

Materiál	Plast PPSU
Pracovná teplota	+120 °C
Nominálny tlak	PN 10
EAN	4013960367997
Hmotnosť	0,066 kg
Kód	88316200
Značka	IVAR

Hranica pracovnej teploty +120 °C robí z tohto ohybu vhodný pre systémy teplej vody a vykurovania. Trieda tlaku PN 10 znamená, že pripevnenie dokáže vydržať nominálny tlak až do 10 bar. Tieto parametre sú kľúčové pri výbere komponentov pre systémy s definovanými termálnymi a hydraulickými požiadavkami.

Inštalácia a pripojenie

Na inštaláciu tlačivého ohybu najprv zabezpečte, že koncové časti potrubia ALPEX sú čisté a bez nečistôt. Potrubie vložte do pripevnenia až po zastavovaciu značku. Nehrdzavejúce oceľová manžeta a EPDM tesniaca kruhová sa pri vkladaní automaticky stlačia, čím vznikne vodotesné spojenie. Skontrolujte spojenie lehkým ťahom na potrubie, aby ste potvrdili, že je správne pripevnené. Bežné chyby inštalácie zahŕňajú použitie poškodeného alebo zohnutého potrubia a nedostatočné vloženie potrubia do pripevnenia. Vždy dôkladne skontrolujte spojenie po inštalácii, aby ste predišli únikom.

Kompatibilita a príslušenstvo

Tento tlačivý ohyb je špecificky navrhnutý pre potrubie ALPEX rovnakej dimenzie. Nie sú potrebné žiadne dodatočné nástroje pre inštaláciu, čo z neho robí výhodné riešenie pre inštalatérov a montážne firmy. Uistite sa, že systém zahŕňa kompatibilné pripevnenia, ako sú priame spojky, križovatky a ventily, pre kompletnú montáž. Príslušenstvo, ako sú nástroje na reznutie potrubia a odstraňovanie hrboľov, môže byť potrebné na prípravu koncov potrubia pred inštaláciou.

Technický pozadie pre projektantov

Tlačivý ohyb funguje na princípe stlačenia pomocou nehrdzavejúcej oceľovej manžety a EPDM tesniacej kruhovej, ktoré vytvárajú tesné spojenie. Materiál PPSU ponúka dobrú odolnosť proti termickej a chemickému stresu, čo z neho robí vhodný pre systémy teplej vody a vykurovania. Správny návrh systému by mal zohľadniť termické rozťahovanie a stlačenie potrubného siete. Trvanlivosť pripevnenia závisí od správnej inštalácie, dodržiavania pracovných limitov a kompatibility s médiom systému.

Služba a prevádzka

Pravidelná kontrola spojenia sa odporúča počas údržby systému. Skontrolujte príznaky opotrebenia, únikov alebo zmeny farby na pripevnení alebo okolitom oblasti. Ak sa zistia akékoľvek problémy, ohyb by mal byť okamžite vymenený. V prehľade nie sú uvedené konkrétne intervaly údržby, ale odporúča sa pravidelná vizuálna kontrola, aby sa zabezpečila pokračujúca výkonnosť.

Často kladené otázky

Môže sa tento ohyb použiť v systémoch teplej vody?
Áno, je vhodný pre systémy teplej vody s maximálnou pracovnou teplotou 120 °C.

Je potrebný tlačový nástroj pre inštaláciu?
Nie, tento tlačivý ohyb je navrhnutý pre beznástrojovú inštaláciu jednoduchým vložením potrubia do pripevnenia.

Môže sa toto pripevnenie použiť s inými typmi potrubia ako ALPEX?
Nie, je špecificky navrhnutý pre potrubie ALPEX a nie je kompatibilné s inými typmi potrubia.

Aká je maximálna trieda tlaku tohto ohybu?
Ohyb má nominálnu triedu tlaku PN 10, čo znamená, že môže bezpečne pracovať pri až 10 bar.
