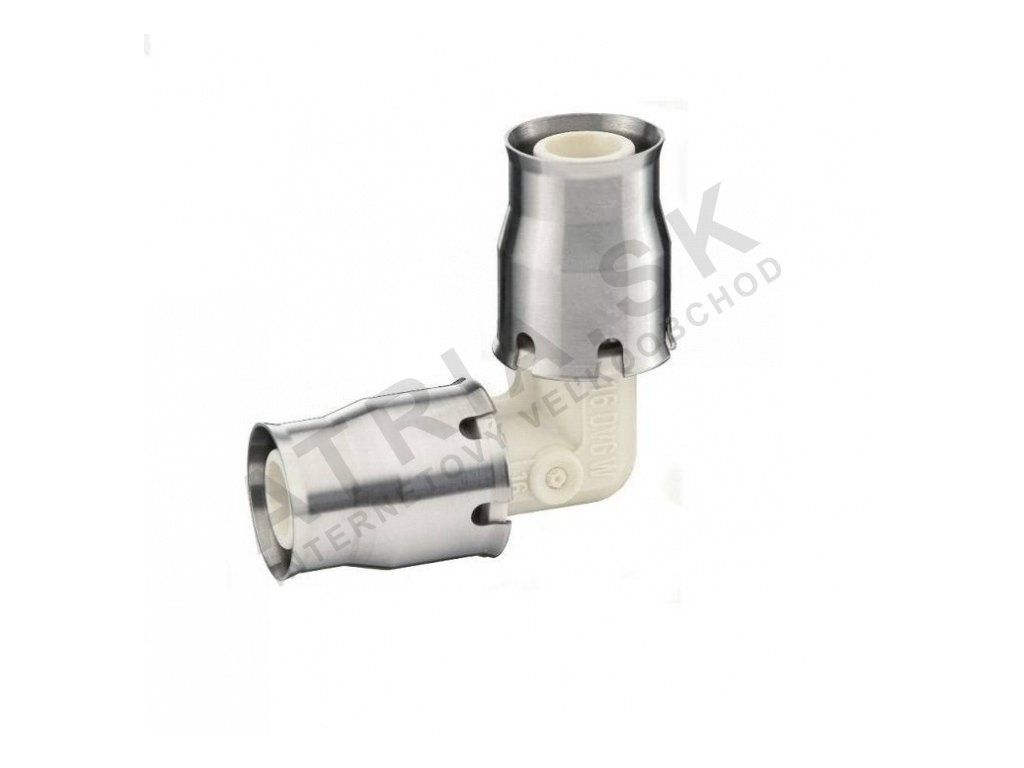

Koleno PUSH 90°- PPSU - 20x20

Podrobný popis

Tento 90° stlačený ohyb sa často používa v bytových a komerčných vykurovacích a vodoinštalačných systémoch, kde sú potrebné rýchle a bezpečné spojenia potrubia. Je ideálny na pripojenie potrubia ALPEX rovnakého priemeru, čím sa eliminuje potreba tradičných zacvakávacích nástrojov. Inštalatéri pracujúci na podlahovom vykurovaní, centrálnom vykurovaní alebo obvodových okruhoch teplej vody si tento príslušenstvo vychutnajú v úzky priestoroch alebo tam, kde je častá demontáž nevyhnutná. Ohyb je vhodný aj pre nové inštalácie aj opravy systému, čím zabezpečuje spoľahlivé fungovanie v prostredí s meniacimi sa teplotami a tlakmi.

Príslušenstvo je navrhnuté na použitie v uzavretých systémoch pracujúcich za stredných termálnych a hydraulických podmienok. Zabezpečuje beznetekové fungovanie a udržiava konštrukčnú celistvosť aj pri dlhodobom vystavení vysokým teplotám. Jeho kompaktný dizajn a stlačovací mechanizmus umožňujú rýchlejšiu inštaláciu v porovnaní s tradičnými metódami, čím sa zníži prestávka a náklady na prácu. Zákruska z nehrdzavejúcej ocele poskytuje dodatočnú mechanickú pevnosť, zatiaľ čo EPDM tesniaci kruh zabezpečuje tesné, odolné spojenie s povrchom potrubia.

Technické parametre

Materiál	Plast PPSU
Prevádzková teplota	+120 °C
Jmenovitý tlak	PN 10
EAN	4013960368116
Hmotnosť	0,096 kg
Kód	88320200
Značka	IVAR

Jmenovitý tlak PN10 znamená, že príslušenstvo je vhodné pre systémy pracujúce pri až 10 bar jmenovitom tlaku, čím je vhodné pre nízkonapäťové vykurovacie a teplú vodu aplikácie. Maximálna prevádzková teplota +120°C znamená, že dokáže spracovať okruhy teplej vody a systémy podlahového vykurovania bez deformácie alebo strátenia tesniacej vlastnosti. Tieto parametre sú zásadné pre výber správneho komponentu podľa požiadaviek dizajnu systému a podmienok prostredia.

Inštalácia a pripojenie

Na inštaláciu ohybu sa uistite, že koncové časti potrubia ALPEX sú čisté a bez nečistôt alebo hrboľov. Potrubie stlačte do príslušenstva až po zastavovací značku. Interný pružinový mechanizmus zabezpečí pevné upevnenie potrubia, zatiaľ čo zákruska z nehrdzavejúcej ocele poskytuje dodatočnú mechanickú pevnosť. Skontrolujte pripojenie ťahom potrubia, aby ste sa uistili, že je pevne sediac. Bežnou chybou počas inštalácie je nedostatočná hĺbka vloženia, čo môže viesť k netekom alebo poruche pri tlaku. Vždy dodržiavajte pokyny výrobcu, aby ste zabezpečili správne zapojenie tesniaceho kruhu a zákrusky.

Kompatibilita a príslušenstvo

Tento ohyb je špecificky navrhnutý na použitie s potrubím ALPEX rovnakého priemeru. Je kompatibilný s inými komponentmi v systéme IVAR PUSH, ako sú priame spojky, T-spojky a redukcie. Pre väčšie systémy môžu byť potrebné dodatočné príslušenstvo a armatúry na dokončenie okruhu. Uistite sa, že všetky komponenty sú z rovnakého systému, aby ste udržali kompatibilitu a zabránili netekom. Na inštaláciu nie sú potrebné žiadne dodatočné nástroje, ale mohli by ste využiť sadu meracích prístrojov pre presné zaradenie a rozostupy.

Technický pozadie pre projektantov

Mechanizmus stlačovacieho spojenia využíva EPDM tesniaci kruh a zákrusku z nehrdzavejúcej ocele na vytvorenie bezpečného a netekového spojenia. PPSU (Polyphenylsulfone) je vysokovýkonný termoplast známy svojou odolnosťou voči termálnej a chemické napätia, čím je vhodný pre aplikácie teplej vody a vykurovania. Žiadlosť materiálu zabezpečuje rozmernú stabilitu za zaťaženia, zatiaľ čo nízky koeficient tepelnej rozťažnosti minimalizuje stres na spojovacích bodoch. Keď sa integruje do systému, ohyb prispieva k celkovej spoľahlivosti a zníži riziko poruchy spôsobeného vibráciou alebo termálnym cyklom.

Služba a prevádzka

Počas prevádzky sa uistite, že systémový tlak nepresahuje PN10 hodnotu a že teplota zostáva v špecifikovanej rozsahu. Pravidelné vizuálne kontroly by mali byť vykonané na kontrolu príznakov opotrebenia, deformácie alebo netekov. Ak spojenie ukazuje akékoľvek príznaky poruchy, mali by ste ho okamžite nahradiť. Toto príslušenstvo nepotrebuje plánovanú údržbu, pokiaľ systém nie je vystavený abnormálnym podmienkam alebo častej demontáži.

Často kladené otázky

Môže sa tento ohyb použiť s medeným alebo kovovo-plastovým potrubím?
Nie, toto príslušenstvo je špecificky navrhnuté na použitie s potrubím ALPEX a nie je kompatibilné s medeným alebo kovovo-plastovým potrubnými systémami.

Je možné odpojiť ohyb po inštalácii?
Áno, dizajn stlačovacieho spojenia umožňuje odpojenie a znovupripojenie bez poškodenia príslušenstva alebo potrubia, pokiaľ je potrubie v dobrých podmienkach a tesniaci kruh je nepoškodený.

Aká je maximálna prevádzková teplota pre toto príslušenstvo?
Ohyb je schválený pre spojité prevádzky pri až +120°C, čím je vhodný pre systémy teplej vody a podlahového vykurovania.

Môže sa použiť viacero ohybov v jednej línii?
Áno, viacero ohybov môže byť použitých v sérii, pokiaľ systémový tlak a teplota zostávajú v špecifikovanej rozsahu a celková rozloženie umožňuje správny tok a minimálnu turbulenciu.
