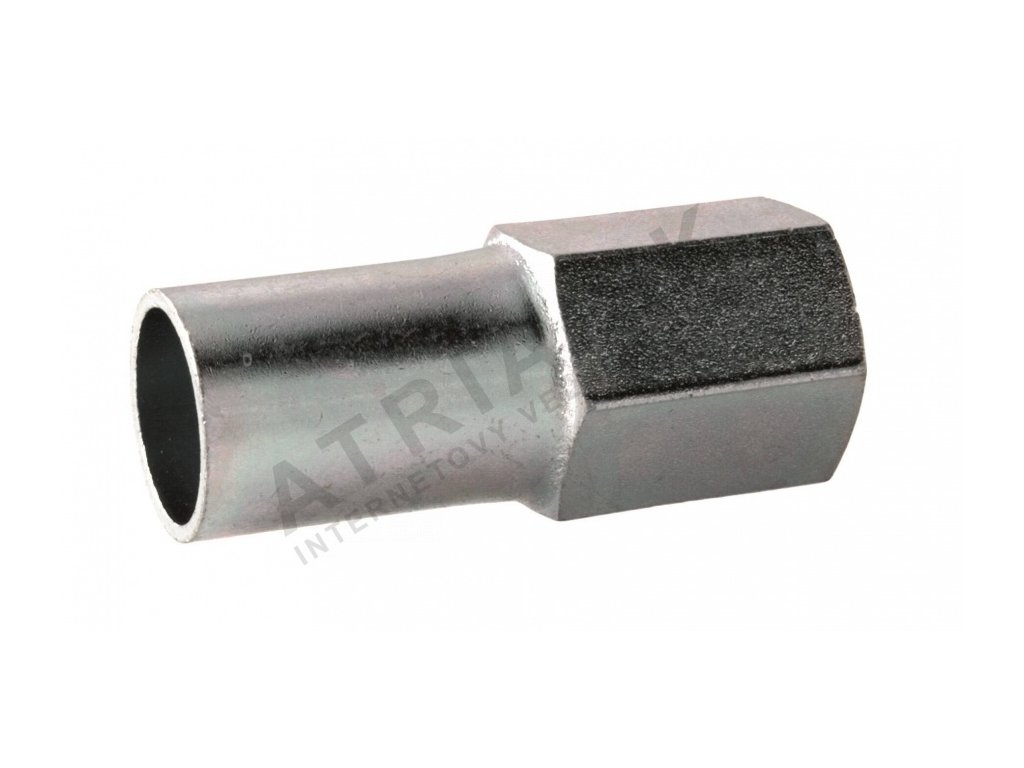

Koncovka - s vnútorným závitom, 15 x Rp 3/8 IVAR.IVC86

Podrobný popis

Oceľové spojovacie kmeny so vnitorným závitom sú základné komponenty v uzavretých vykurovacích systémoch, priemyselných potrubných systémoch a požiarovo-technických inštaláciách. Inštalatéri pracujúce na vykurovacích okruhoch, systémoch stlačeného vzduchu a priemyselných procesových potrubie často využívajú tieto kmeny na vytvorenie tesných spojov bez potreby svaru. Kompaktný dizajn je vhodný pre úzke priestory v strojárnach, kúrenských miestnostiach a priemyselných zariadeniach, kde je bežné obmedzenie priestoru. Tieto kmeny zabezpečujú spoľahlivú výkonovú výdrž v obytnej aj komerčnej budovacej technike.

Spojovacie kmeny série IVC86 sa často používajú v stlačených systémoch, kde sú vyžadované závitové spoje. Sú zvlášť vhodné pre aplikácie s teplotnými kolísaniami a strednými tlakovými úrovňami. Kombinácia vložky a závitového konca umožňuje flexibilnú inštaláciu v zložitých potrubných rozvodoch. Technici by mali zabezpečiť správne zaradenie a tesnenie počas inštalácie, aby zachovali integrity systému.

Technické parametre

Materiál	galvanizovaná uhlíková oceľ
Prevádzková teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnosť proti vysokému tlaku až	16 bar
Hmotnosť	0,066 kg
Kód	IVC86.1538
Značka	IVAR

Tieto parametre definujú vhodnosť spojovacieho kmeňa pre konkrétne aplikácie. Označenie PN16 znamená, že vydrží tlak 16 bar, zatiaľ čo prevádzková teplota -20°C zaručuje jeho použiteľnosť v chladných prostrediach. Konštrukcia z galvanizovanej uhlíkovéj ocele poskytuje odolnosť proti korózií pre dlhodobý výkon v systémoch s nekvalitnou vodou.

Inštalácia a pripojenie

Na inštaláciu najskôr zabezpečte, že koniec potrubia je čistý a bez hrboľov. Vložte potrubie s priemerom 15 mm do vložky až po zastavovací bod. Potom pripojte závitový koniec k ženskému závitovi Rp 3/8. Pri použitie použite vhodné M-ové klešte. Skontrolujte, či indikátor vytvárnutia je úplne zapojený až do 54 mm. Bežné chyby inštalácie zahŕňajú nedostatočné vloženie potrubia a použitie nesprávnych kleští. Vždy skontrolujte spoj na úniky po inštalácii.

Kompatibilita a príslušenstvo

Tento spojovací kmeň je kompatibilný s M-ovými kleštami. Na úplnú integráciu systému zabezpečte, že ostatné komponenty v potrubnom systéme sú tiež hodnotené pre PN16 a rovnaký rozsah teplôt. Ďalšie komponenty môžu zahŕňať ďalšie spojovacie kmeny série IVC86, vložky a T-kmeny so zhodnými špecifikáciami.

Technický pozadie pre projektantov

Spojovací kmeň pracuje na princípe vložky, kde je potrubie vložené do kmeňa a zabezpečené mechanickými kleštami. Galvanizovaná uhlíková oceľ poskytuje dobrú mechanickú pevnosť a odolnosť proti korózií. Kruh EPDM zabezpečuje tesné tesnenie v celom rozsahu prevádzkových teplôt. Projektanti systémov by mali zvážiť jmenovitý tlak a teplotné limity pri špecifikácii tohto komponentu pre uzavreté stlačené systémy.

Služba a prevádzka

Počas prevádzky pravidelne skontrolujte spoj na známky úniku alebo mechanického poškodenia. Spojovací kmeň nevyžaduje pravidelné údržby okrem vizuálneho prehliadku. Ak sa zistia akékoľvek problémy, celý kmeň by mal byť nahradený, aby sa zachovala integrity systému.

Často kladené otázky

Môže sa tento spojovací kmeň použiť v solárnych vykurovacích systémoch?
Áno, je vhodný pre solárne systémy, ak sa prevádzkové podmienky zhodujú s špecifikovanými teplotnými a tlakovými hodnotami.

Je kompatibilný s inými IVAR vložkovými komponentmi?
Áno, je navrhnutý tak, aby fungoval s inými IVAR vložkovými kmenmi rovnakej veľkosti a jmenovitého tlaku.

Môže sa použiť s inertnými plygmami?
Áno, materiál a vlastnosti tesnenia zaručujú jeho vhodnosť pre použitie s inertnými plygmami v rámci špecifikovaných prevádzkových parametrov.

Je vhodný pre požiarovo-technické systémy?
Áno, vyhovuje požiadavkám pre systémy požiarovo-technických vodovodov pracujúce v rámci špecifikovaných tlakových a teplotných limít.
