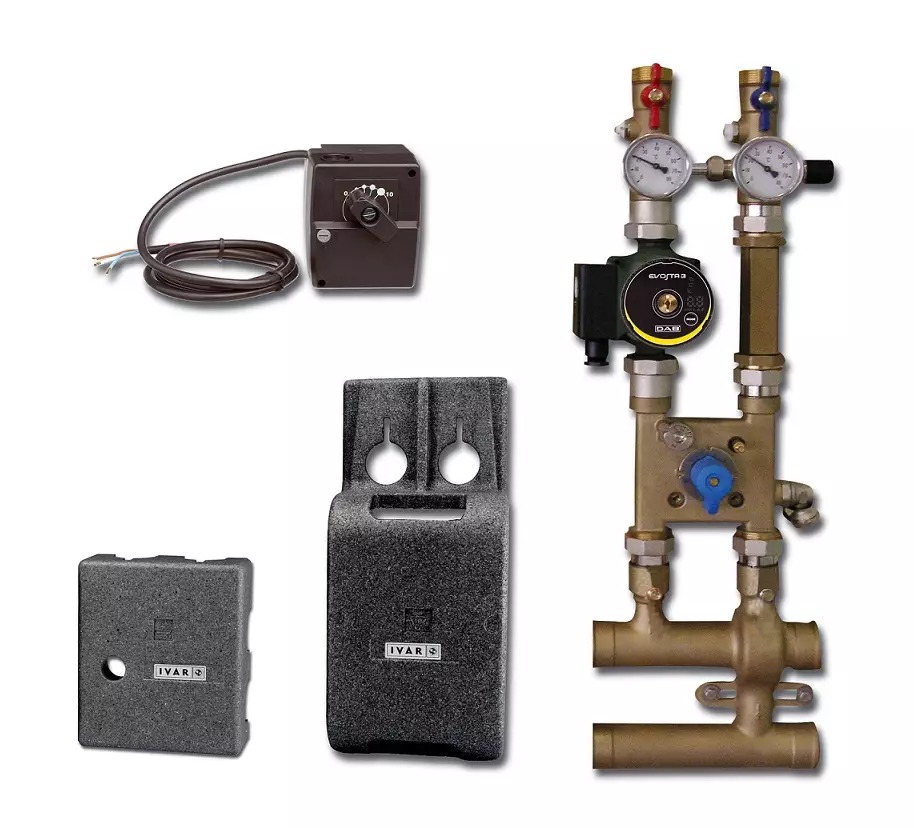

Kotlová zostava - MIX 3 - zmiešavaná s prepúšťacím ventilom - DN 32; DAB.EVOSTA 3 60/180; 24V

Podrobný popis

Kotlové súpravy sú základné komponenty v centrálnych vykurovacích systémoch, najmä v obytných a komerčných budovách, kde je potrebná presná kontrola teploty. Táto kotlová súprava IVAR je navrhnutá pre integráciu do systémov, ktoré vyžadujú zmiešaný prúd návratovej a dodaciej vody na udržanie stabilných pracovných teplôt. Inštalatéri pracujúci na kotolniach, vykurovacích obvodoch a vyvažovaní systému nájdu túto jednotku vhodnú pre aplikácie zahŕňajúce radiátory, podlahové kúrenie alebo teplonosné výmeny. Jednotka sa zvyčajne inštaluje v centrálnom mieste vykurovacieho systému, čím sa zabezpečuje efektívna cirkulácia a regulácia teploty.

Korektná inštalácia a rozmery sú kľúčové pre efektívne fungovanie jednotky. Kotlová súprava musí byť pripojená k kompatibilnému kotlu a cirkulačnému systému s pozornosťou k prúdovým a tlakovým požiadavkám. Zahrnutie trojcestného zmiešavacieho ventilu a prebytočného ventilu zabezpečuje bezpečnú prevádzku za rôznych záťažových podmienok. 24V aktuátor umožňuje automatickú kontrolu, čím je jednotka vhodná pre systémy s programovateľnými termostaty alebo systémami riadenia budov.

Technické parametre

Materiál	Mesiernik CW617N
Pracovná teplota	+120 °C
Maximálny prúd	3000 l/h
Jmenovitý tlak	PN 10
Kód	55062052
Značka	IVAR

Kotlová súprava je určená pre maximálnu pracovnú teplotu +120 °C, čím je vhodná pre systémy s vysokoteplotnými kotlami. PN 10 tlaková trieda znamená, že je navrhnutá pre štandardné domáce a ľahké komerčné vykurovacie systémy. Maximálny prúd 3000 l/h je kľúčovým faktorom pri určovaní veľkosti vykurovacieho systému, ktorý môže podporiť. Tieto parametre sú nevyhnutné pre zabezpečenie správneho rozmernia jednotky pre tepelné požiadavky a hydraulické vyvažovanie systému.

Inštalácia a pripojenie

Kotlová súprava sa pripája pomocou vnútorných a vonkajších 1 1/4 palca F × 1 1/4 palca M závitov, ktoré musia byť pevne zarovnané, aby sa zabránilo únikom. Inštalácia zahŕňa pripojenie dodacieho a návratového potrubia, montáž prebytočného ventilu a pripevnenie obiehacej čerpadla. Je dôležité overiť, že všetky pripojenia sú utiahnuté podľa špecifikácií výrobcu a že systém je správne odvzdušnený. Bežné chyby inštalácie zahŕňajú nesprávnu orientáciu trojcestného ventilu alebo nedostatočné pripevnenie závesov čerpadla, čo môže spôsobiť vibrácie a hluk.

Kompatibilita a príslušenstvo

Táto kotlová súprava je kompatibilná s rôznymi centrálnymi vykurovacími kotlami a môže byť integrovaná s programovateľnými termostaty a systémami riadenia budov. Zahŕňa 24V aktuátor, ktorý musí byť pripojený k kompatibilnému riadiaciemu systému. Ďalšie komponenty, ako sú expanzné nádoby, bezpečnostné ventilá a prúdomery, môžu byť potrebné v závislosti od konfigurácie systému. Inštalatéri by mali zabezpečiť, že všetky komponenty sú správne spárované, aby sa udržiavala efektívnosť a bezpečnosť systému.

Technický pozadie pre projektantov

Kotlová súprava funguje tak, že zmiešava návratovú vodu s dodacou vodou na udržanie stabilnej teploty v vykurovacom obvode. Trojcestný zmiešavací ventil upravuje pomer prúdu podľa vstupu aktuátora, zatiaľ čo prebytočný ventil zabráni nadmernému tlaku. Konštrukcia z mesiernika (CW617N a CB753S) zabezpečuje odolnosť a odolnosť proti korózií v vlhkom prostredí. Termálna izolácia (PS materiál) minimalizuje straty tepla a zlepšuje efektívnosť systému. Správne rozmery jednotky sú nevyhnutné pre zabezpečenie, že systém môže vyhovovať tepelným požiadavkám budovy bez nadmerného spotreby energie.

Služba a prevádzka

Pravidelná údržba zahŕňa kontrolu tesnosti všetkých pripojení, kontrolu prebytočného ventilu na úniky a overenie prevádzky trojcestného zmiešavacieho ventilu. Obiehacej čerpadlo by sa malo monitorovať na nezvyčajný hluk alebo vibrácie, ktoré môžu signalizovať opotrebenie ložísk. Systém by sa mal pravidelne odvzdušniť pre udržanie optimálneho prúdu. V krátkom popise nie sú uvedené konkrétne intervaly údržby; však sa odporúča dodržiavať pokyny výrobcu pre pravidelné kontroly a údržbu.

Často kladené otázky

Môže byť kotlová súprava pripojená k kondenzačnému kotlu?
Áno, kotlová súprava je kompatibilná s kondenzačnými kotlami, ak je systém správne vyvážený a teplota návratovej vody je v rozsahu prevádzky jednotky.

Je prebytočný ventil vymeniteľný?
Prebytočný ventil je samostatný komponent a môže byť vymenený v prípade poškodenia alebo opotrebenia, čím sa zabezpečuje bezpečná prevádzka systému.

Môže byť 24V aktuátor vymenený za iný model?
Aktuátor je špecificky navrhnutý pre túto jednotku a musí byť vymenený za kompatibilný model, aby sa zabezpečila správna prevádzka a kontrola.

Je termálna izolácia odstrániteľná pre údržbu?
Termálna izolácia je navrhnutá tak, aby ostala v mieste počas bežnej prevádzky, ale môže byť opatrne odstránená pre kontrolu alebo opravu vnútorných komponentov.
