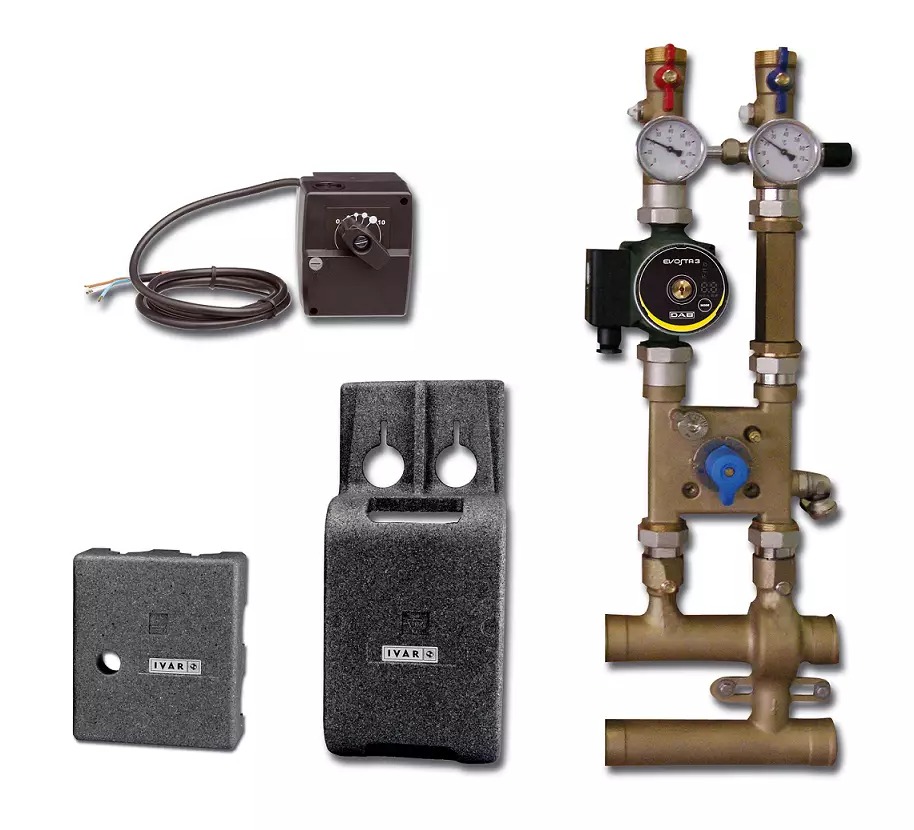

Kotlová zostava - MIX 4 - zmiešavaná s prepúšťacím ventilom - DN 32; DAB.EVOSTA 2 40-70/180; 24V

Podrobný popis

Kotlový súprava IVAR MIX 4 sa často používa v obytných a komerčných vykurovacích systémoch, kde je dôležitá regulácia teploty a ochrana pred preplavením. Je vhodný pre integráciu s centrálnymi kotlami a podlahovými vykurovacími systémami. Súprava je navrhnutý pre inštalatérov pracujúcich s systémami so zmiešaným prietokom, ktoré vyžadujú presnú reguláciu teploty a bezpečnostné mechanizmy na prevenciu prehrievania alebo zvýšenia tlaku.

Táto kotlová súprava je ideálna pre inštalácie, kde je potrebný 4-cestný mixér na vyváženie teploty pri dodávke a návratu. Zahrnutý servomotor umožňuje automatickú reguláciu, zatiaľ čo prebytočný ventil zabezpečuje bezpečnosť systému. Tepelná izolácia znižuje straty tepla a zlepšuje celkovú účinnosť systému. Modulárny dizajn zjednodušuje inštaláciu a údržbu pre odborníkov.

Technické parametre

Pracovná teplota +120°C a jmenovitý tlak PN 10 sú kľúčové pre určenie vhodnosti tejto kotlovej súpravy pre konkrétne vykurovacie systémy. Maximálny prietok 3000 l/h pomáha pri správnej dimenzácii systému, aby vyhovoval požadovanému výkonu. Tieto parametre zabezpečujú kompatibilitu so štandardnými vykurovacími obvodmi a umožňujú efektívne rozdelenie tepla.

Inštalácia a pripojenie

Inštalácia zahŕňa pripojenie kotlovej súpravy k vykurovaciemu systému pomocou dodaných potrubie na dodávku a návrat. Je potrebné overiť kompatibilitu vnútorného a vonkajšieho závitového pripojenia (5/4“ F × 5/4” M) so systémom. Servomotor a 4-cestný mixér by mali byť zaradené do riadiaceho systému pre presnú reguláciu teploty. Časté chyby pri inštalácii zahŕňajú nesprávnu orientáciu závitov alebo nesprávne zaradenie mixéru, čo môže spôsobiť nerovnováhu prietoku alebo neefektívnosť systému.

Pred ukončením inštalácie skontrolujte celistvosť všetkých pripojení a uistite sa, že prebytočný ventil je správne umiestnený pre nouzový výtok. Tepelná izolácia by mala byť neporušená a správne uzatvorená, aby sa minimalizovali straty tepla. Skontrolujte, či je obiehacia pumpa správne zapojená a či servomotor beží hladko bez mechanického odporu.

Kompatibilita a príslušenstvo

Kotlová súprava je kompatibilná so štandardnými kotlami a podlahovými vykurovacími systémami. Zahŕňa obiehaciu pumpu, servomotor a prebytočný ventil, ale podľa dizajnu systému môžu byť potrebné ďalšie komponenty, ako sú riadiace panely alebo expanzné nádoby. Model servomotora IVAR.ACTUATORS 24S je dostupný po objednávke pre systémy vyžadujúce riadiace signály 0-10 V.

Technický pozadie pre projektantov

Kotlová súprava funguje tým, že zmiešava návratovú vodu s dodávkovou vodou na udržanie konštantnej teploty. 4-cestný mixér je poháňaný servomotorom, ktorý upravuje prietok podľa požiadaviek systému. Konštrukcia z mesierniku (CW617N, CB753S) zabezpečuje odolnosť proti korózií, zatiaľ čo tepelná izolácia (PS) minimalizuje straty tepla. Účinnosť systému závisí od správnej dimenzácie prietoku a správnej integrácie s výstupným výkonom kotla.

Projektanti by mali zvážiť hydraulickú vyváženosť systému a uistiť sa, že kotlová súprava je inštalovaná v mieste s dostatočným priestorom pre údržbu. Pracovná teplota a jmenovitý tlak musia byť v súlade so špecifikáciami kotla, aby sa predišlo preťaženiu alebo predčasnému opotrebeniu. Použitie tepelnej izolácie je kľúčové pre udržanie účinnosti systému a zníženie spotreby energie.

Údržba a prevádzka

Pravidelná údržba zahŕňa skontrolovanie prevádzky servomotora, overenie integrity prebytočného ventilu a kontrolu tepelnej izolácie na poškodenie. Obiehacia pumpa by mala byť testovaná na hladkú prevádzku a akékoľvek známky vibrácií alebo hluku. Mixér by mal byť ručne testovaný, aby sa uistilo, že sa otvára a zatvára správne. V krátkom popise nie sú uvedené konkrétne intervaly údržby, ale odporúča sa pravidelné skúmanie pre zabezpečenie dlhodobého výkonu.

Často kladené otázky

Môže byť IVAR MIX 4 použitý s kondenzačným kotlom?
Áno, kotlová súprava je kompatibilná s kondenzačnými kotlami, ak sú pracovná teplota a tlak v rámci špecifikovaných limitov.

Je servomotor súčasťou štandardného balíčka?
Štandardný balíček zahŕňa servomotor IVAR.ACTUATORS 05. Variant 24S je dostupný po objednávke pre systémy vyžadujúce riadenie 0-10 V.

Môže byť prebytočný ventil vymenený samostatne?
Áno, prebytočný ventil je samostatný komponent a môže byť vymenený v prípade poškodenia alebo opotrebenia bez výmeny celej kotlovej súpravy.

Aká je maximálna odporúčaná vzdialenosť medzi kotlovou súpravou a kotlom?
Maximálna vzdialenosť nie je uvedená v krátkom popise. Mala by sa určiť podľa hydraulických požiadaviek systému a dimenzie potrubia.
