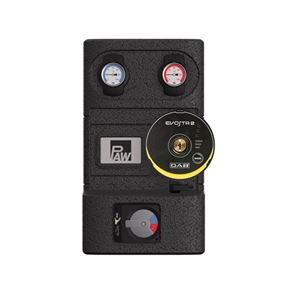

Kotlový modul HEAT BLOC K32 - 3cestný zmiešavací ventil - DN 32; bez čerpadla

Podrobný popis

Tento kotelový modul sa často používa v obytných a komerčných vykurovacích aplikáciách, kde je potrebná presná regulácia teploty a efektívna cirkulácia. Inštalatéri ho často integrujú do centrálnych vykurovacích systémov, ktoré vyžadujú tri-cestný zmiešavací ventil na vyváženie prívodu a odtoku. Jednotka je navrhnutá na použitie v systémoch s oddelenými kotelovými okruhmi alebo tými pripojenými cez distribučný rozdeľovač.

Modul ponúka všestranné riešenie s integrovaným potrubím, cirkulačným čerpadlom, teplotnými snímačmi a izolačnými ventilmi. Je vhodný na inštaláciu v mechanických miestnostiach, kotelniach alebo strojárňach, kde je priestor obmedzený a predmontované riešenia skracujú čas prevádzky. Môže byť priamo integrovaný do vykurovacieho okruhu alebo pripojený cez rozdeľovač pre zložitejšie systémy.

Technické parametre

Materiál	Mosadz
Prevádzková teplota	+110 °C
Celkový výkon až	51 kW
Jmenový tlak	PN 6
Kód	39052M
Značka	IVAR

Limit prevádzkovej teploty +110 °C umožňuje jeho použitie v systémoch s vysokou teplotou, ako sú kondenzačné kotly. Jmenový tlak PN 6 zabezpečuje vhodnosť pre nízkonapäťové vykurovacie systémy. Maximálny výkon 51 kW (ΔT = 20 K) je dôležitý pre správne dimenzovanie modulu vzhľadom na celkový tepelný výkon budovy. Hodnota Kvs 9,6 vyjadruje schopnosť toku za štandardných podmienok.

Inštalácia a pripojenie

Na inštaláciu modulu sa uistite, že povrch inštalácie je rovinný a stabilný. Pripojte prívodné a odtokové linky pomocou závitových spojov DN 32. Skontrolujte zaradenie cirkulačného čerpadla s prívodom a výstupom. Upevnite modul pomocou poskytnutých upevňovacích bodov a izolujte všetky vystavené plochy EPP izoláciou. Skontrolujte, či sú všetky guľové ventily vo vytvorenej polohe pred prevádzkou. Bežnou chybou počas inštalácie je nesprávne zaradenie aktuátora tri-cestného ventilu, čo môže ovplyvniť vyváženie toku. Vždy overte smer toku uvedený na štítku modulu. Uistite sa, že je aktuátor správne zapojený do napájania 230 V a ručne otestujte pohyb tyče ventilu pred zapnutím systému. Potvrďte, že termoizolácia je neporušená a pokrýva všetky spoje a potrubné pripojenia, aby sa zabránilo tvorbe kondenzácie a strate tepla.

Kompatibilita a príslušenstvo

Tento modul je kompatibilný so systémami využívajúcimi médiá na báze glykolu alebo vody. Pre väčšie systémy môže byť pripojený cez rozdeľovač PAW.MV32. Ďalšie komponenty, ako sú expanzné nádoby, bezpečnostné ventily a ovládacie panely, môžu byť potrebné objednať samostatne v závislosti od požiadaviek systému. Uistite sa, že všetky elektrické pripojenia sú vykonané podľa miestnych pravidiel pre vedenie elektrickej energie a pokynov výrobcu.

Technický pozadie pre projektantov

Modul funguje tak, že vyvažuje tok medzi dodávkovým a odtokovým okruhom pomocou tri-cestného zmiešavacieho ventilu poháňaného elektrickým aktuátorom 230 V. Mosadzná konštrukcia ponúka dobrú odolnosť proti korózii a mechanickému stresu, čo z nej robí vhodný pre dlhodobú prevádzku vo vlhkom prostredí. EPP izolácia minimalizuje prenos tepla a znižuje riziko tvorby kondenzácie na vonkajších plochách. Projektanti by mali brať do úvahy dopad tlakových a teplotných kolísaní na integritu pripojení. Správne dimenzovanie modulu je zásadné na vyhnutie sa preťaženiu čerpadla alebo nadmernému poklesu tlaku. Modul sa integruje s termostatickými ovládacími systémami a systémami regulácie priestorových teplôt prostredníctvom integrovaných teplotných snímačov. Dlhodobá výkonová stabilita závisí od udržiavania čistoty médií a vyhýbania sa hromadeniu nečistôt v mechanizme ventilu.

Servis a prevádzka

Pravidelné kontroly by mali zahŕňať overenie stavu termoizolácie, kontrolu tesnení okolo guľových ventilov a uistenie, že aktuátor funguje hladko. Ak sa počas prevádzky objavia nezvyčajné hlasy alebo vibrácie, zastavte systém a vyšetrite prípadné blokácie alebo nesprávne zaradenie. Vyčistite filter na prívode čerpadla, ak je k dispozícii, a uistite sa, že teplotné údaje zo snímačov zostávajú konzistentné s očakávanými hodnotami. V dokumentácii nie sú určené plánované servisné intervaly, takže údržba by mala byť vykonaná iba v prípade objavenia sa symptómov poruchy. V prípade podezrenia z poruchy odpojte jednotku a otestujte elektrické pripojenia aktuátora a čerpadla. Nahraďte akékoľvek poškodené komponenty originálnymi dielcami, aby sa zachovala záruka a zaručená výkonová stabilita.

Používanie

Môže byť modul použitý s kondenzačným kotlom?
Áno, je vhodný na použitie s kondenzačnými kotlami kvôli limite prevádzkovej teploty +110°C.

Je možné pripojiť viacero modulov k jednému systému?
Viacero modulov možno pripojiť cez rozdeľovač, ako je PAW.MV32, aby slúžili rôznym zónam v rovnakom vykurovacom systéme.

Čo sa stane, ak sa cirkulačné čerpadlo pokazí?
Ak sa čerpadlo pokazí, systém stratí schopnosť cirkulovať vyhriaté médium. Modul nemá integrované zálohové čerpadlo, takže je potrebné ho vymeniť alebo opraviť.

Ako sa riadi tri-cestný ventil?
Valcový ventil je poháňaný elektrickým aktuátorom 230 V, ktorý reaguje na signály z termostatu alebo ovládacieho systému na úpravu zmiešania toku.
