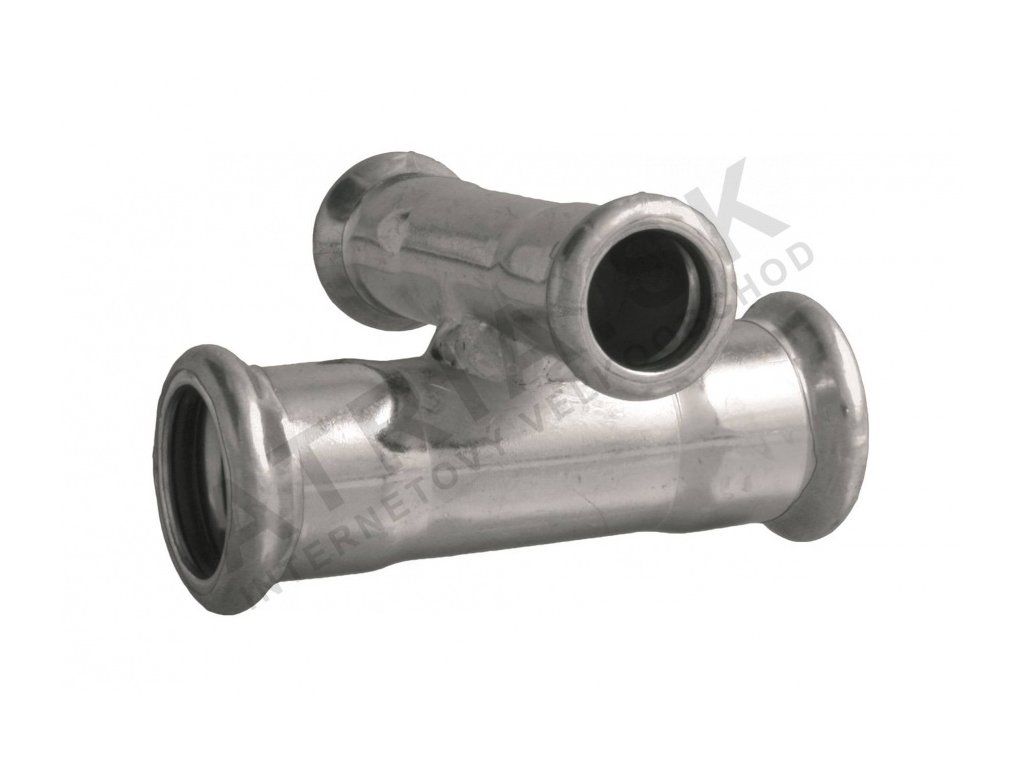

Kríženie 15 x 15 x 15 x 15 IVAR.IVC45

Podrobný popis

Táto 90° krížová spojka sa používa v uzavretých tlakových systémoch pre kúrenie, požiarovú ochranu a priemyselné aplikácie. Je bežne inštalovaná v centrálnych kúreniach, chladiacich a klimatizačných systémoch. Spojka je navrhnutá na použitie so stlačenými spojmi a je kompatibilná s M-typovými čeľami. Je vhodná pre systémy pracujúce s suchým vzduchom, inertnými plygmami a vodou ako médiom. Spojka nie je certifikovaná pre aplikácie s pitnou vodou.

Typické prostredia inštalácie zahŕňajú obytné a komerčné budovy, priemyselné zariadenia a slnečné systémy. Spojka sa používa v uzavretých systémoch, kde je potrebná vysoká odolnosť proti tlaku a široký teplotný rozsah. Je bežne nájdená v centrálnych kúreniach, požiarových systémoch a chladiacich systémoch, kde sú nevyhnutné netesné a odolné spojenia.

Technické parametre

Prevádzkový teplotný rozsah od -20 °C do +120 °C umožňuje použitie v studených aj teplých systémoch. Jmenovitý tlak PN 16 znamená, že spojka vydrží tlak až 16 bar, čo z nej robí vhodnú pre vysokotlakové aplikácie. Výber materiálu zabezpečuje odolnosť proti mechanickému poškodeniu a dlhodobú trvanlivosť v tlakových prostrediach.

Inštalácia a pripojenie

Inštalácia zahŕňa pripojenie spojky pomocou stlačených nástrojov kompatibilných s M-typovými čeľami. Spojka má štyri 15 mm pripojenia, všetky so stlačenými rozhraniami. Uistite sa, že je O-krúžok správne dosadený a po stlačení je viditeľný formovací indikátor. Bežné chyby inštalácie zahŕňajú nesprávne dosadenie O-krúžka a nedostatočnú silu stlačenia, čo môže spôsobiť úniky. Vždy overte, že formovací indikátor je plne zapojený a spojenie je netesné, pred spustením systému.

Kompatibilita a príslušenstvo

Táto spojka je kompatibilná so stlačenými systémami používajúcimi M-typové čeľe. Bežne sa používa s uhlíkovými oceľovými trubkami a EPDM O-krúžkami. Dodatočné komponenty potrebné pre inštaláciu zahŕňajú stlačené nástroje a kompatibilné časti potrubia. Pre bežnú inštaláciu nie sú potrebné žiadne špecifické príslušenstvo, ale uistite sa, že sú všetky spojenia správne tesné a zaradené.

Technický pozadie pre projektantov

Spojka funguje tak, že vytvára netesné spojenie prostredníctvom stlačeného mechanizmu, ktorý stlačí O-krúžok proti stene rúrky. Uhlíkový oceľový plech poskytuje odolnosť proti korózii a mechanickému stresu. EPDM O-krúžok zabezpečuje tesný tesnenie v celom prevádzkovom teplotnom rozsahu. Spojka je navrhnutá pre integráciu do uzavretých systémov, kde sú bežné kolísania tlaku a teploty. Vlastnosti materiálu a dizajnu zabezpečujú dlhodobú spolehlivosť a minimálne požiadavky na údržbu.

Servis a prevádzka

Dopravou spojení na úniky a opotrebenie sa odporúča pravidelná kontrola. Formovací indikátor by mal byť skontrolovaný, aby sa uistil, že spojenie zostáva bezpečné. Okrem vizuálnych kontrol nie sú potrebné žiadne plánované údržby. Ak sa zistí únik, spojenie by malo byť rozmontované a znovu stlačené pomocou správnych nástrojov. Spojka nie je navrhnutá pre demontáž a znovupoužitie po inštalácii.

Často kladené otázky

Môže byť IVC45.1515 použitý v slnečných systémoch?
Áno, spojka je vhodná pre slnečné systémy, kde sú potrebné stlačené potrubia. Je kompatibilná s typickým teplotným a tlakovým rozsahom takýchto systémov.

Je IVC45.1515 vhodný pre požiarové systémy?
Áno, spojka je vhodná pre požiarové systémy. Splňuje požiadavky na tlak a teplotu pre takéto aplikácie a poskytuje spoľahlivé, netesné spojenie.

Môže byť IVC45.1515 použitý s inertnými plygmami?
Áno, spojka je vhodná pre použitie s inertnými plygmami. EPDM O-krúžok a konštrukcia z uhlíkového oceľového plechu poskytujú kompatibilitu s neaktívnymi plygmami.

Je IVC45.1515 certifikovaný pre pitnú vodu?
Nie, spojka nie je certifikovaná pre aplikácie s pitnou vodou. Je určená pre použitie v uzavretých systémoch, kde nie je potrebná pitná voda.
