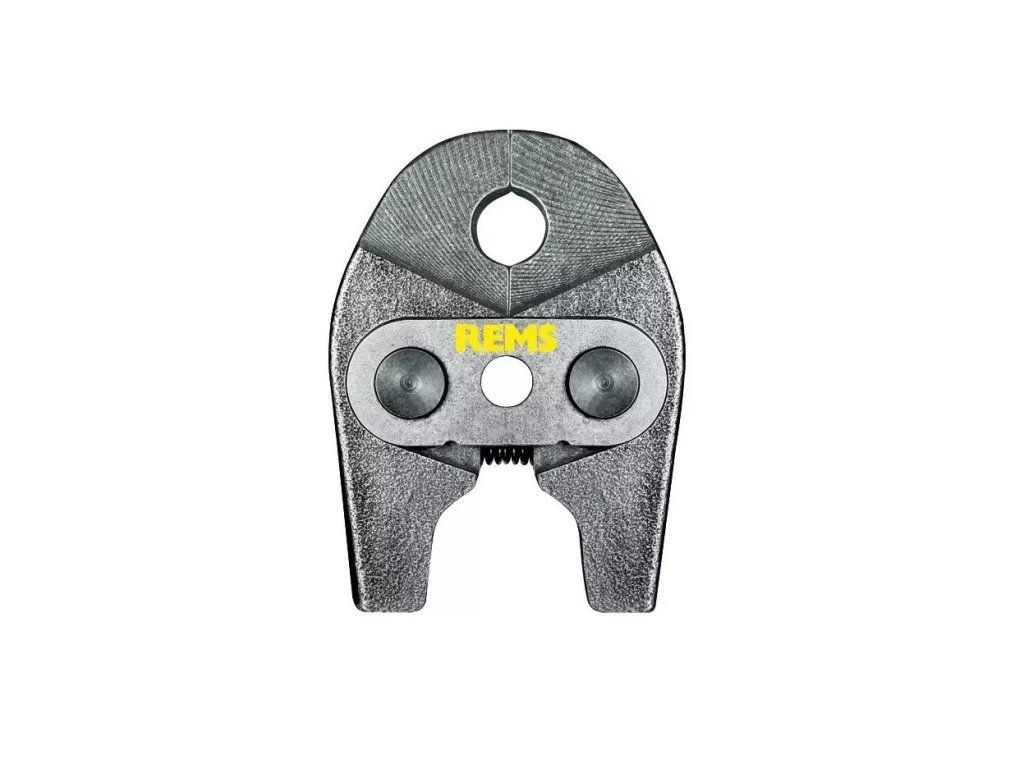

Lisovacia čeľusť MINI - B32/32mm

Podrobný popis

Pressové čely sú esenciálne nástroje pre zabezpečenie bezpečných a netekúcich spojení v moderných potrubných systémoch. V obytných a komerčných budovách často inštalatéri pracujú s press-fit systémami na pripojenie medených, plastových alebo nehrdzaviacich oceľových potrubie. Tieto systémy ponúkajú výhody ako rýchlosť, spoľahlivosť a znížené potreby otvoreného ohňa. Press jaw MINI - B32/32mm je špecificky navrhnutý pre IVAR.ALPEX systémové armatúry, ktoré sa často používajú v vykurovacích a vodoinštalačných aplikáciách, kde je presnosť a odolnosť kritická.

Inštalatéri pracujúci v novostavbách alebo rekonštrukciách často potrebujú nástroj, ktorý efektívne zvládne štandardné priemery potrubie. Toto press čelo je vhodné pre 32 mm potrubné spojenia a integruje sa do série IVAR.MINI nástrojov na stlačenie, ktoré sú známe svojou kompaktnou konštrukciou a jednoduchým používaním v úzky pracovný priestor. Elektrohydraulický systém zabezpečuje konzistentný stlačovací tlak, čo zníži riziko nedostatočného alebo nadmerného stlačenia, ktoré môže ohroziť integritu spojenia.

Technické parametre

Inštalácia a pripojenie

Inštalácia začína overením, že koniec potrubia je čistý, bez hrboľov a správne zaradený do armatúry. Armatúra sa potom vloží do potrubia až po zastavovaciu značku. Press čelo sa namontuje na elektrohydraulický lis a zariadenie sa aktivuje na aplikovanie požadovaného stlačovacieho tlaku. Po stlačení sa nástroj odstráni a spojenie sa skontroluje na prípadné viditeľné znaky nesprávneho zaradenia alebo nedokončeného stlačenia. Bežné chyby pri inštalácii zahŕňajú použitie nesprávnej veľkosti čela, nesprávne zaradenie armatúry alebo stlačenie bez overenia plnej hĺbky vloženia.

Kompatibilita a príslušenstvo

Toto press čelo je kompatibilné s elektrohydraulickým lisom IVAR.MINI-PRESS ACC. Na vykonanie stlačovacích operácií musí byť lis k dispozícii a nakonfigurovaný so správnym čelom. K dispozícii môžu byť ďalšie príslušenstvo ako tlakomerný prístroj alebo kalibračný nástroj pre bežné kontroly. Inštalatéri by mali zabezpečiť, že čelo je pevne pripevnené k lisu a všetky komponenty sú v dobrých pracovných podmienkach pred začatím stlačovacej úlohy.

Technický pozadie pre projektantov

Princíp fungovania press čela spočíva v aplikovaní kontrolovanej hydraulického tlaku na deformáciu armatúry okolo potrubia, čím sa vytvorí trvalé mechanické spojenie. Čelo je vyrobené z vysoko odolných materiálov, aby vydržalo opakované cykly stlačenia bez deformácie. Systém IVAR.ALPEX využíva túto metódu na dosiahnutie netekúcich spojení bez potreby pálenia alebo závitovania. Účinnosť spojenia závisí od správneho zaradenia armatúry, kvality rezu potrubia a konzistentnosti stlačovacieho procesu. Integrácia press čela do systému zabezpečuje, že spojenie zostáva stabilné za rôznych termálnych a hydraulických podmienok.

Servis a prevádzka

Odporúča sa pravidelné vizuálne preverenie press čela na detekciu znakov opotrebenia alebo poškodenia, ktoré by mohli ovplyvniť presnosť stlačenia. Čelo by malo byť čisté a bez nečistôt, ktoré by mohli ovplyvniť stlačovací mechanizmus. Ak čelo ukazuje znaky deformácie alebo nadmerného opotrebenia, mali by ste ho okamžite nahradiť, aby ste udržali kvalitu spojení. V technickej dokumentácii nie sú uvedené konkrétne intervaly servisu, takže údržba sa vykonáva ako súčasť bežných kontrol nástrojov.

Často kladené otázky

Môže sa Press jaw MINI - B32/32mm použiť s inými IVAR press systémami?
Nie, toto čelo je špecificky navrhnuté na použitie s IVAR.MINI-PRESS ACC. Použitie ho s inými modelmi môže viesť k nesprávnemu stlačeniu a kompromitovaniu spojení.

Ktoré typy armatúr sú kompatibilné s týmto press čelom?
Toto čelo je kompatibilné s armatúrami systému IVAR.ALPEX. Nie je vhodné pre iné IVAR systémy ako C-STEEL alebo AC.

Je press čelo vhodné pre medené aj plastové potrubia?
Áno, systém IVAR.ALPEX podporuje aj medené aj plastové potrubia. Čelo zabezpečuje správnu deformáciu armatúry bez ohľadu na materiál potrubia.

Ako overím, že operácia stlačenia bola úspešná?
Po stlačení by spojenie malo ukazovať rovnomernú deformáciu okolo armatúry. Armatúra by mala zostať pevne pripevnenej k potrubiu bez akýchkoľvek viditeľných medzier alebo nesprávneho zaradenia.
