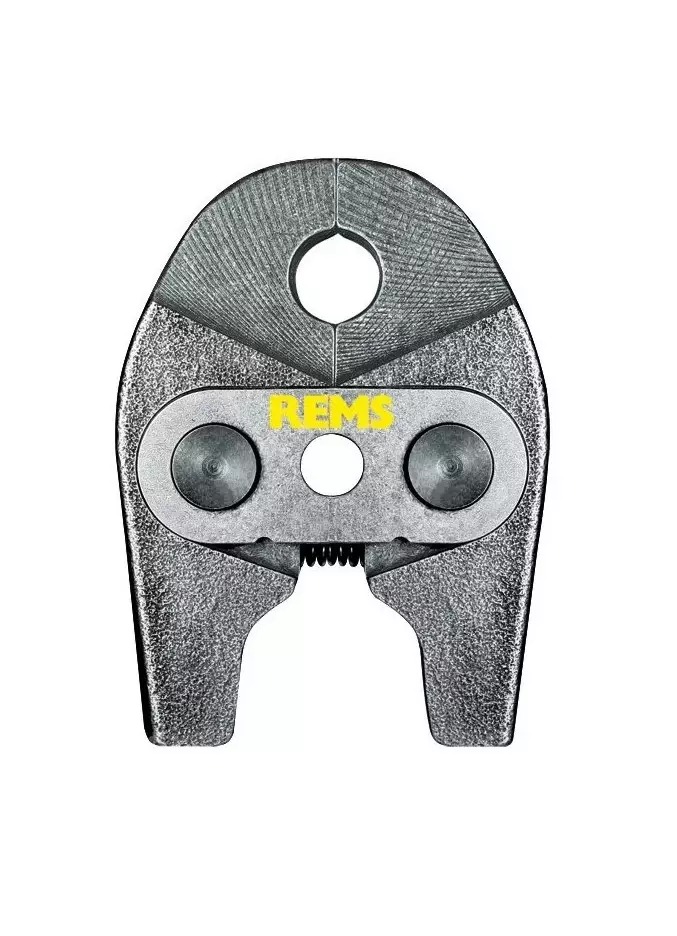

Lisovacia čeľusť MINI - M18/18mm

Podrobný popis

Inštalatéri pracujúci na kanalizačných, vykurovacích a sanitárnych systémoch v obytných aj komerčných budovách často stretávajú potrebu pripojiť meď alebo nerezové potrubia pomocou stlačovacej technológie. Tieto systémy sú bežné v moderných stavbách kvôli svojej netekúcej spojitej a jednoduchej montáži. Systémy IVAR.C-ČELÍK a IVAR.NEREZ spoliehajú na presné stlačovacie nástroje, aby zabezpečili bezpečné a trvalé spoje. Tento model kladiva na stlačenie je špecificky prispôsobený pre priemery potrubie 18 mm v týchto systémoch.

Pri pripájaní stlačovacích spojov musí inštalatér zabezpečiť správne zaradenie potrubia a spojov pred aktiváciou stlačovacej mechaniky. Kladivo na stlačenie je namontované na elektrohydraulickom stlačovacom jednotke a zodpovedá za aplikovanie rovnomerného tlaku okolo obvodu spojov. Toto zabezpečuje, že vnútorný tesniaci kruh je rovnomerne stlačený, čím vznikne vodotesný spoj. Tento proces je zvlášť vhodný pre uzavreté priestory, kde by bolo tradičné lepenie alebo závitovanie nepoužiteľné.

Technické parametre

Inštalácia a pripojenie

Inštalácia začína vložením pripraveného potrubia do spojov. Spoj musí byť správne umiestnený na konci potrubia, aby medzi potrubím a telom spojov neexistovali žiadne medzery. Kladivo na stlačenie je potom umiestnené okolo spojov, zaradené s presnými bodmi stlačenia. Po zaradení sa aktivuje elektrohydraulická stlačovacia jednotka, aby aplikovala potrebný tlak. Po stlačení by mali inštalatéri skontrolovať spoj na rovnomerné deformácie a zabezpečiť, že stlačovací zápis pokrýva celý obvod. Bežné chyby zahŕňajú nesprávne zaradenie, nesprávnu orientáciu spojov alebo použitie nesprávneho rozmerného kladiva, čo môže viesť k neúspešnému spoju.

Kompatibilita a príslušenstvo

Toto kladivo na stlačenie je kompatibilné s elektrohydraulickou stlačovacou jednotkou IVAR.MINI-PRESS ACC. Je špecificky navrhnuté pre IVAR.C-ČELÍK a IVAR.NEREZ systémové stlačovacie spoje. Aby bol inštalácia dokončená, používateľ musí mať tiež správnu stlačovaciu jednotku, súpravu spojov a materiál potrubia. Odporúčajú sa dodatočné príslušenstvo ako nástroje na rezanie potrubia, odstraňovacie nástroje a meracie nástroje pre presnú prípravu a zaradenie komponentov pred stlačením.

Technický pozadie pre projektantov

Kladivo na stlačenie funguje tak, že aplikuje radiaľny tlak na spoj počas cyklu stlačenia. Materiál spojov – buď meď alebo nerezová oceľ – je stlačený okolo tesniaceho kruhu, čím vznikne mechanický a vodotesný spoj. Kladivo je vyrobené z tvrdého nástrojového ocele, aby odolávalo opotrebeniu a udržiavalo rozmernú presnosť počas času. Správna integrácia do systému vyžaduje dodržiavanie výrobcových pokynov ohľadom prípravy potrubia, výberu spojov a postupu stlačenia. Faktory ako oválnosť potrubia, hrúbka steny spojov a tlak pri stlačení priamo ovplyvňujú spoľahlivosť a trvanlivosť spoja.

Servis a prevádzka

Doprúča sa pravidelná vizuálna kontrola kladiva na stlačenie na detekciu príznakov opotrebenia alebo deformácie. Povrch kladiva by mal byť čistý a bez nečistôt, aby zabezpečil konzistentnú výkon stlačenia. Akékoľvek poškodenie profilu kladiva môže viesť k nerovnomernému stlačeniu a poškodeniu spojov. Pre túto súčiastku nie sú stanovené plánované servisné intervaly. Však, ak kladivo už neprodukuje rovnomerný stlačovací zápis alebo ak sa nesprávne zaradí so spojom počas inštalácie, doporučuje sa jeho výmena.

Často kladené otázky

Môže byť kladivo M18/18mm na stlačenie použité s inými IVAR stlačovacími systémami?
Nie, tento model je špecificky navrhnutý pre IVAR.C-ČELÍK a IVAR.NEREZ stlačovacie spoje. Použitie ho s inými systémami môže viesť k nesprávnemu stlačeniu a poškodeniu spojov.

Je možné znovu použiť kladivo na stlačenie po viacerých operáciách stlačenia?
Áno, ak zostáva kladivo nepoškodené a udržiava svoj pôvodný tvar. Odporúča sa pravidelná kontrola opotrebenia alebo deformácie pre zabezpečenie pokračujúcej presnosti.

Čo sa má urobiť, ak sa stlačovací zápis po stlačení javí nerovnomerne?
Nerovnomerný stlačovací zápis môže signalizovať nesprávne zaradenie, nesprávnu pozíciu spojov alebo poškodené kladivo. Spoj by mal byť odstránený a znovu nainštalovaný s novým spojom a overenou technikou stlačenia.

Vymáhá sa kalibrácia kladiva na stlačenie po určitom počte operácií?
Nie je stanovený konkrétny kalibračný harmonogram. Však akákoľvek viditeľná deformácia alebo nepravidelné výsledky stlačenia by mali vyvolať kontrolu alebo výmenu kladiva.
