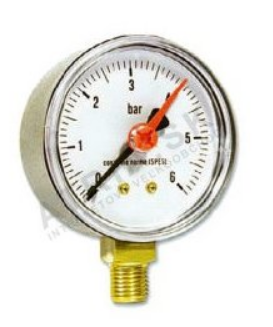

Manometer - radiálny, D 50, 0 - 16 bar IVAR.MR 50

Podrobný popis

Radialné tlakové manometre sa často používajú v obytných a komerčných vykurovacích, vodoinštalačných a sanitárnych systémoch na monitorovanie tlakových hodnôt. Inštalatéri a servisní technici sa na tieto zariadenia spoliehajú, aby zabezpečili integritu a výkon systému. V hydronických vykurovacích systémoch napríklad tlakové manometre pomáhajú detegovať netesnosti, monitorovať výkon čerpadiel a overiť správne nabitie systému. Kompaktný dizajn s priemerom 50 mm umožňuje inštaláciu v úzkyh priestoroch, napríklad v kotolniach, pod podlahovými panelmi alebo v mechanických miestnostiach. Manometr je vhodný na použitie v systémoch na báze vody a často sa montuje v blízkosti expanzných nádrží, cirkulačných čerpadiel alebo bezpečnostných ventilov, aby poskytoval rebracné informácie o tlaku.

Properná inštalácia a výber tlakových manometrov sú nevyhnutné, aby sa predišlo nesprávnym čítaniam a poškodeniu systému. Rozsah 0–16 bar je vhodný pre nízkonapäťové systémy, vrátane obytných teplých vodných obvodov, podlahového vytápľania a malých vykurovacích systémov. Manometr musí byť inštalovaný v mieste bez vibrácií a priamej expozície zdrojom tepla, aby sa zabezpečili presné čítania a dlhodobá spolehlivosť.

Technické parametre

Priemer	50 mm
Hmotnosť	0,078 kg
Kód	MR50016BB
Značka	IVAR

Priemer 50 mm je štandardná veľkosť pre kompaktné inštalácie. Rozsah 0–16 bar je vhodný pre nízkonapäťové aplikácie, ako sú domové vykurovacie a cirkulačné vodné systémy. Závit 1/4 palca je bežné pripojenie pre potrubia a príslušenstvo s malým priemerom. Manometr nie je k dispozícii vo väčších veľkostiach, ako je 80 mm, pokiaľ nie je objednaný špecificky.

Inštalácia a pripojenie

Na inštaláciu tlakového manometra najskôr zabezpečte, že systém je vyrovnateľný. Použite závit 1/4 palca na pripojenie manometra k systému. Na závit aplikujte tesniacu pastu alebo PTFE pásku, aby sa predišlo únikom. Manometr by mal byť namontovaný zvisle s číselníkom smerom von pre jednoduché čítanie. Vyhnite sa inštalácii manometra v miestach s vysokými vibráciami alebo teplotnými kolísaniami, pretože to môže ovplyvniť presnosť. Bežnou chybou je nesprávne zaradenie manometra, čo môže viesť k nesprávnym čítaniam alebo poškodeniu vnútorného mechanizmu.

Kompatibilita a príslušenstvo

Tento tlakový manometr je kompatibilný so štandardnými závitovými príslušenstvami a potrubiami s priemerom 1/4 palca. Často sa používa spolu s expanznými nádržami, bezpečnostnými ventilmi a cirkulačnými čerpadlami. Pre väčšie inštalácie alebo vyššie rozsahy tlakov môžu byť potrebné alternatívne modely. Príslušenstvo nie je s manometrom dodávané, takže tesniaca pastu a montážne závesy môžete potrebovať zakúpiť osobitne.

Technický pozadie pre projektantov

Radialné tlakové manometre fungujú pomocou mechanizmu Bourdonovej trubice, kde tlak spôsobuje deformáciu trubice a pohyb ukazovateľa po číselníku. Manometr je vyrobený z odolných materiálov vhodných pre systémy na báze vody. Pripojenie 1/4 palca umožňuje bezpečnú integráciu do potrubných systémov. Životnosť a presnosť závisia od kvality vnútorného mechanizmu a podmienok prostredia počas prevádzky. Vystavenie nadmerným vibráciám alebo extrémnym teplotám môže znížiť životnosť manometra a ovplyvniť jeho výkon.

Servis a prevádzka

Pravidelné vizuálne kontroly by mali byť vykonávané na kontrolu únikov, korózie alebo poškodenia manometra. Ukazovateľ by mal návrat do nuly, keď je systém vyrovnateľný. Ak manometr ukazuje nesprávne hodnoty alebo sa nevráti, môže byť potrebné ho kalibrovať alebo vymeniť. V technických údajoch nie sú uvedené konkrétne servisné intervaly, ale odporúča sa vymeniť manometr, ak ukazuje známky opotrebenia alebo nepresnosti.

Často kladené otázky

Môže byť tento manometr použitý v uzavretom vykurovacom systéme?
Áno, rozsah 0–16 bar je vhodný pre uzavreté systémy, ako sú podlahové vytápľanie a obytné teplé vodné obvody.

Je manometr vhodný na použitie s glykolovými tekutinami?
Nie sú k dispozícii konkrétne informácie o kompatibilite s glykolom, takže odporúča sa kontaktovať výrobcu pre potvrdenie.

Môže byť manometr namontovaný vodorovne?
Nie, manometr by mal byť namontovaný zvisle s číselníkom smerom von, aby sa zabezpečili presné čítania a správna prevádzka.

Môže byť manometr použitý v prostredí s vysokými vibráciami?
Nie, manometr by mal byť inštalovaný v mieste bez nadmerných vibrácií, aby sa predišlo poškodeniu vnútorného mechanizmu a nesprávnym čítaniam.
