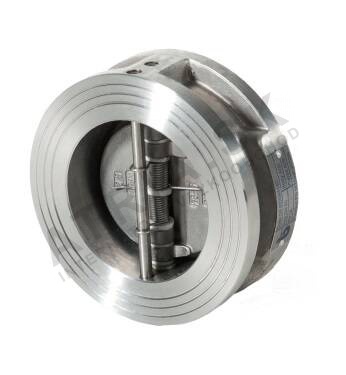

Medziprírubová motýľová spätná klapka - séria D6; nerez - DN 100; L=64mm

Podrobný popis

Svarové diskové uzávierky sa často používajú v priemyselných a komerčných systémoch HVAC, vodovodných sietiach a čerpacích staniciach. Tieto uzávierky zabráňujú spätnému toku v potrubie a zabezpečujú jednosmerný tok, čo je dôležité pre udržanie účinnosti systému a prevenciu poškodenia. Montážiari a technici pôsobiaci v systémoch vykurovania, vodoinštalácie a zavlažovania často stretávajú tieto uzávierky v aplikáciách, kde spätný tok by mohol spôsobiť kontamináciu alebo prevádzkové problémy. Kompaktný dizajn svarových uzávierok ich činí ideálnymi pre inštalácie, kde je priestor obmedzený, a ich odolná konštrukcia zaručuje spoľahlivú výkon v rôznych médiách, ako sú voda, oleje a hydrokarbóny.

Pri výbere uzávierky pre konkrétnu aplikáciu je dôležité zvážiť prevádzkové podmienky systému, ako sú tlak, teplota a typ prepravovaného fluida. Uzávierka musí byť kompatibilná s rozmermi potrubia a hydraulickými požiadavkami systému, aby fungovala efektívne. Rozmery DN 100 a tlaková trieda PN 16 tejto modelovej série z nej robia vhodnú pre širokú škálu stredných až vysokotlakových aplikácií. Konštrukcia z nežiarlivej ocele poskytuje odolnosť proti korózii a opotrebeniu, čo ju činí ideálnou pre prostredia, kde je expozícia vlhkom alebo chemikáliám prítomná.

Technické parametre

Jmenovitý priemer	DN 100
Jmenovitý tlak	PN 16
Hmotnosť	4,758 kg
Kód	D6622100
Značka	IVAR

Jmenovitý priemer (DN 100) definuje vnútorný tok a musí zodpovedať rozmerom potrubia, aby sa zabezpečil správny fit a funkcia. Tlaková trieda (PN 16) ukazuje, že uzávierka vydrží vnútorný tlak za normálnych prevádzkových podmienok. Tieto parametre sú zásadné pre určenie vhodnosti uzávierky pre daný systém a zabezpečenie, že bude schopná spracovať očakávané prúdy a tlaky bez poruchy.

Inštalácia a pripojenie

Uzávierka sa inštaluje medzi svarové plochy podľa normy EN 1092-1. Pripojenie sa vykonáva pomocou štandardných rozmerných svarov pre PN 16, čím sa zabezpečí beznetkaný a tesný fit. Je dôležité overiť, či svarové plochy na oboch stranách uzávierky sú správne zaradené a utiahnuté podľa momentových špecifikácií výrobcu. Bežnou chybou pri inštalácii je nesprávne sedenie uzávierky medzi svarové plochy, čo môže spôsobiť netesnosť alebo zníženie výkonu. Uzávierku možno namontovať vo všetkých polohách, ale odporúča sa dodržiavať pokyny výrobcu pre optimálne tokové vlastnosti a jednoduchosť údržby.

Kompatibilita a príslušenstvo

Táto uzávierka je kompatibilná so štandardnými svarovými pripojeniami PN 16 a je vhodná na použitie s potrubiami z nežiarlivej ocele. Na štandardnú inštaláciu nie sú potrebné žiadne ďalšie príslušenstvo. Je dôležité zabezpečiť, že podporné potrubie je správne rozmerované a že hydraulické podmienky systému sú v rozsahu prevádzkových parametrov uzávierky. Pre tento model nie sú špecifikované žiadne príbuzné produkty.

Technický pozadie pre projektantov

Uzávierka funguje na princípe diskového mechanizmu, ktorý sa otvára a zatvára v reakcii na smer toku. Keď je tok v správnom smere, disk sa zdvihne pôsobením fluida, čím sa umožní tok cez uzávierku. Ak sa tok obráti, disk sa pritlačí k sedle, čím sa uzávierka uzavrie a zabráni sa spätnému toku. Telo a disk z nežiarlivej ocele poskytujú odolnosť proti korózii a opotrebeniu, zatiaľ čo materiál Viton® zabezpečuje trvalý a spoľahlivý tesnenie. Výkon uzávierky je ovplyvnený faktormi ako je viskozita fluida, teplota a prítomnosť častíc v médiu. Správna integrácia do systému vyžaduje zváženie týchto faktorov pre zabezpečenie dlhodobého efektivity a životnosti.

Údržba a prevádzka

Uzávierka vyžaduje minimálnu údržbu za normálnych prevádzkových podmienok. Je dôležité pravidelne skúmať tesniace plochy na známky opotrebenia alebo poškodenia a zabezpečiť, že svarové pripojenia zostávajú pevné. V technických údajoch nie sú špecifikované žiadne konkrétne intervaly údržby. Ak uzávierka ukazuje známky zníženého výkonu alebo netesnosti, mala by sa odstrániť a skontrolovať na poškodenie disku alebo tesniaceho materiálu. V prípadoch kontaminácie alebo blokády môže byť nutné uzávierku demontovať a vyčistiť podľa pokynov výrobcu.

Často kladené otázky

Môže byť uzávierka namontovaná v zvislých potrubie?
Áno, uzávierku možno namontovať vo všetkých polohách, vrátane zvislých potrubie. Návrh umožňuje inštaláciu vo všetkých pozíciách bez ovplyvnenia výkonu.

Je uzávierka vhodná na použitie s hydrokarbonovými médiom?
Áno, uzávierka je vhodná na použitie s hydrokarbónmi, olejmi a inými neagresívnymi fluidami. Konštrukcia z nežiarlivej ocele a tesniaci materiál Viton® poskytujú odolnosť voči širokému rozsahu médií.

Aký je minimálny tlak potrebný na otvorenie uzávierky?
Uzávierka vyžaduje minimálny otvárací tlak 0,1 bar na začatie prevádzky. Toto zabezpečuje, že disk sa zdvihne a umožní tok cez uzávierku.

Môže byť uzávierka použitá v systémoch s vysokým obsahom častíc?
Nie je odporúčané používať uzávierku v systémoch s vysokým obsahom častíc, keďže to môže spôsobiť opotrebenie tesniacej plochy a zníženie životnosti. V takých prípadoch môže byť potrebné použiť odolnejší typ uzávierky.
