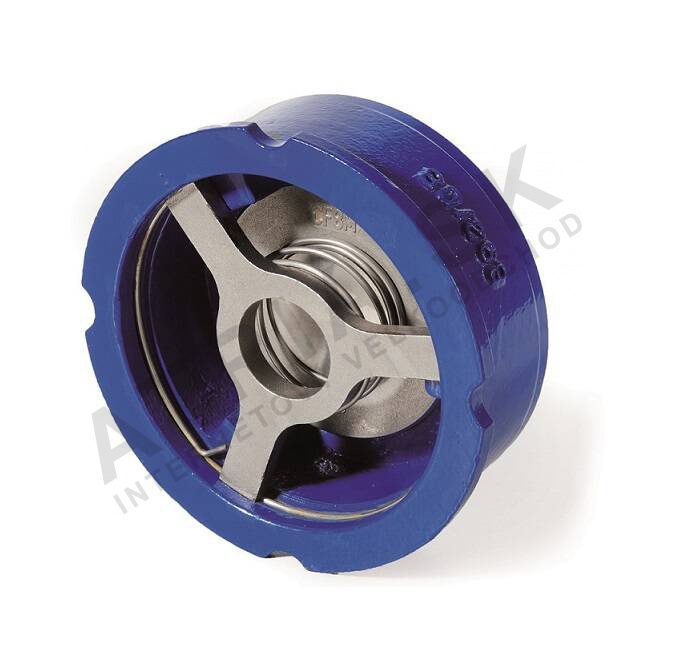

Medziprírubová spätná klapka pružinová - séria W6 - DN 100; L=60mm

Podrobný popis

Pružinové uzávery medzi tesniacimi plochami ako IVAR W6020100 sa často používajú v komerčných a priemyselných systémoch HVAC, distribučných sieťach vody a aplikáciách s uhľovodikmi. Inštalatéri pracujúci na centrálnych vykurovacích staniciach, systémoch mestského vykurovania a procesných potrubíach nájdu tento uzáver vhodný na zabezpečenie jednosmernej cirkulácie v uzavretých obvodoch. Uzáver sa zvyčajne inštaluje do vodorovných alebo zvislých potrubie v závislosti od rozloženia systému a smeru toku.

Jeho kompaktný dizajn (dĺžka 60 mm) a štandardné tesniace plochy zabezpečujú jednoduchú integráciu do existujúcich systémov. Uzáver je špeciálne vhodný pre prostredia, kde sa používa médium ako voda s obsahom glykolu do 50 %, ale nie pre parné aplikácie. Je dôležité zabezpečiť, že podmienky systému zodpovedajú pracovným limitom uzávera, vrátane rozsahov teplôt a tlakov.

Technické parametre

Inštalácia a pripojenie

Inštalujte uzáver medzi dve tesniace plochy pomocou štandardných postupov pri pripojení tesniacich ploch. Pred zatiahnutím sa uistite, že tesniace plochy sú čisté a bez nečistôt. Uzáver je kompatibilný so štandardom tesniacich ploch EN 1092-1. Skontrolujte, či trieda tesniacej plochy zodpovedá jmenovitému tlaku uzávera. Častou chybou je nesprávne zaradenie tesniacej plochy, čo môže spôsobiť úniky alebo poškodenie tesnenia. Vždy udržiavajte minimálny spätný tlak 0,1 bar, aby uzáver správne fungoval. Vyhnite sa inštalácii uzávera do parných alebo vysokoteplôtových prostredí mimo špecifikovaného limitu +100 °C.

Kompatibilita a príslušenstvo

Tento uzáver je navrhnutý na použitie s bežnými systémami HVAC a priemyselnými potrubiami. Vyžaduje tesniace plochy rovnakého jmenovitého priemeru a triedy tlaku. Príslušenstvo ako tesnenia a skrutky by mali byť vybrané podľa štandardu tesniacej plochy a média systému. Žiadne špecifické príslušenstvo nie je potrebné, pokiaľ inštalácia nevyžaduje špeciálne tesnenie alebo izoláciu. Pre informácie o kompatibilných materiáloch a postupoch inštalácie sa odporúča odkazovať na technický list.

Technický pozadie pre projektantov

Uzáver funguje pomocou pružinového disku, ktorý sa otvorí pri priamej cirkulácii a zatvorí pri opačnej cirkulácii alebo pri nízkom spätnom tlaku. Disk je vyrobený z nereze (AISI 316), čo zaručuje odolnosť proti korózii a opotrebeniu. Telo je odliatok z čierneho železa (GJL 250), čo poskytuje odolnosť a trvanlivosť v aplikáciách s priemernou teplotou. Tesniace elementy sú vyrobené z NBR, čo je vhodné pre vodné a glykolové média. Uzáver sa integruje do systému udržiavaním smeru toku a zabránením spätnému toku, čo je kľúčové pre udržanie účinnosti systému a prevenciu poškodenia spätným tokom.

Servis a prevádzka

Doporučuje sa pravidelná kontrola uzávera, aby sa zabezpečilo, že tesniace plochy sú nepoškodené a pružina funguje správne. Skontrolujte príznaky opotrebenia, koróziu alebo úniky okolo tesniacich ploch. V technickom liste nie sú špecifikované plánované intervaly servisu. Ak uzáver nedokáže správne zatvoriť alebo ukazuje príznaky vnútorného úniku, rozmontujte ho a skontrolujte disk a tesniace elementy. Pred znovuštruktúrovaním nahraďte akékoľvek poškodené časti. Vždy sa uistite, že systém je vybavený bez tlaku pred vykonaním akéhokoľvek servisu.

Často kladené otázky

Môže byť uzáver inštalovaný vo zvislej polohe?
Áno, uzáver možno namontovať v akomkoľvek smere, pokiaľ sa udrží smer toku a zodpovedá minimálny spätný tlak.

Je uzáver vhodný pre použitie s glykolovou vodou?
Áno, uzáver je vhodný pre vodu s obsahom glykolu do 50 %, ale nie je odporúčaný pre parné aplikácie.

Aký je minimálny spätný tlak potrebný pre správne fungovanie uzávera?
Minimálny spätný tlak je 0,1 bar, aby sa zabezpečilo správne zatvorenie uzávera.

Môže byť uzáver použitý v prostredí s vysokou teplotou nad 100 °C?
Nie, uzáver nie je vhodný pre teploty vyššie ako +100 °C, ako je uvedené v technickom liste.
