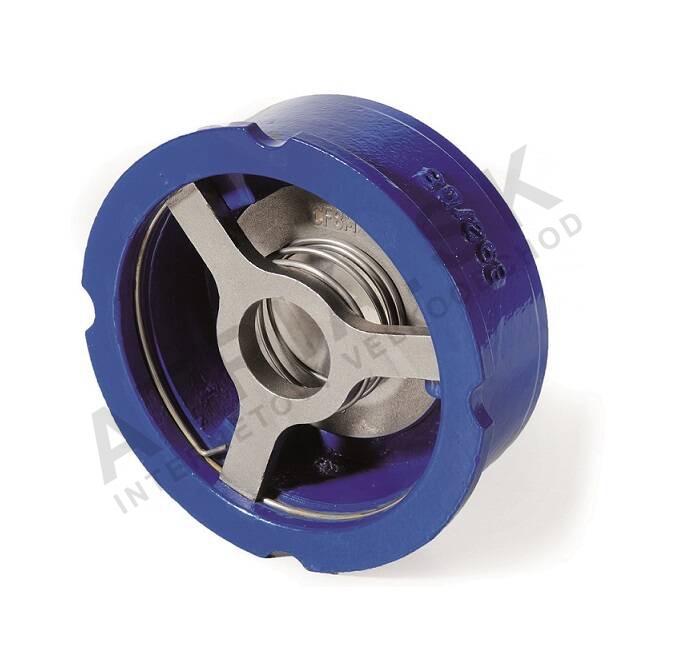

Medziprírubová spätná klapka pružinová - séria W6 - DN 65; L=46mm

Podrobný popis

Pružinové flančové nevrátivé ventily sú zásadné komponenty v systémoch vyžadujúcich jednosmerné riadenie toku. Sú často používané v HVAC systémoch, vykurovacích obvodoch a vodovodných sieťach. Tieto ventily zabezpečujú, že médium tečie v jednom smere a zabráňujú spätnému toku, ktorý by mohol spôsobiť poškodenie systému alebo znížiť jeho účinnosť. Inštalatéri pracujúci na obchodných budovách, priemyselných zariadeniach a bytových vykurovacích systémoch často používajú tieto ventily v aplikáciách s vodou, zmesiami glykolu a uhľovodikmi.

Ventil funguje tak, že umožňuje tok tekutiny v jednom smere, zatiaľ čo vnútorný pružinový mechanizmus zatvorí klapku, keď sa zistí opačný tok. Je vhodný na montáž vo všetkých polohách a vyžaduje minimálnu údržbu. Návrh zabezpečuje spoľahlivú prevádzku v prostredí s rôznymi teplotami a tlakmi.

Technické parametre

Montáž a pripojenie

Montáž zahŕňa umiestnenie ventilu medzi dve flanče podľa rozvrhu systému. Nominálny priemer DN 65 zodpovedá veľkosti flančového pripojenia. Pred zatiahnutím skrutín overte, či sú povrchy flaníc čisté a bez nečistôt. Uistite sa, že je ventil správne orientovaný, aby tok prebehol v požadovanom smere. Bežné chyby zahŕňajú nesprávnu orientáciu alebo nedbanlivé zarovnanie flaníc, čo môže spôsobiť úniky alebo nesprávne tesnenie. Vždy dodržujte pokyny výrobcu pre nastavenie momentu pri zatiahnutí skrutín.

Kompatibilita a príslušenstvo

Tento ventil je kompatibilný so štandardnými flančovými potrubnými systémami podľa štandardov PN 16/PN 10. Dobre funguje s nehrdzavoucej oceľovou klapkou a pružinou, čo zabezpečuje odolnosť proti korózii a opotrebeniu. Pri objednávke sa uistite, že na mieste inštalácie sú k dispozícii príslušné flanče a tesnenia. Na základnú prevádzku nie sú potrebné ďalšie príslušenstvo, ale tesniace materiály by mali byť vybrané podľa typu tekutiny a prevádzkových podmienok systému.

Technický pozadie pre projektantov

Pružinový nevrátivý ventil funguje tým, že pružina drží klapku proti sedle, kým priamy tok neprekoná silu pružiny. Tento návrh zabezpečuje rýchlu reakciu na zmeny toku a udržiava integrity systému. Materiál hlavnej časti, čierna litina GJL 250, poskytuje dobrú pevnosť a odolnosť v bežných prevádzkových podmienkach. Nehrdzavácej oceľová klapka a pružina ponúkajú odolnosť proti korózii, zatiaľ čo tesniace materiály NBR zabezpečujú tesné tesnenie aj v kolísavých teplotách. Ventil nie je vhodný pre parné aplikácie kvôli obmedzeniam tesniaceho materiálu a návrhu pružiny.

Údržba a prevádzka

Doporučuje sa pravidelná inšpekcia, aby sa zabezpečila funkčnosť ventilu. Skontrolujte príznaky opotrebenia na tesniacich plochách a overte, či je pružinový mechanizmus bez nečistôt. Nie sú poskytované konkrétne intervaly údržby, ale vizuálne kontroly počas bežnej údržby sú odporúčané. Ak sa objavia problémy s výkonom, napríklad úniky alebo oneskorené zatvorenie, demontujte ventil a skontrolujte všetky vnútorné komponenty na poškodenie alebo znečistenie.

Často kladené otázky

Môže byť tento ventil nainštalovaný v zvislých potrubíach?
Áno, ventil je vhodný na inštaláciu vo všetkých polohách, vrátane zvislých potrubie. Pružinový mechanizmus zabezpečuje správnu prevádzku bez ohľadu na polohu.

Je tento ventil kompatibilný s riešeniami glykolu?
Áno, ventil je vhodný na použitie s vodou obsahujúcou až 50 % glykolu. To z neho robí vhodný pre aplikácie proti mrazu v systémoch vytápiania a chladienia.

Môže byť ventil použitý s parným?
Nie, ventil nie je vhodný pre parné aplikácie. Tesniace materiály a návrh pružiny nie sú určené pre vysokoteplotné parné prostredie.

Aký je minimálny rozdielový tlak potrebný na otvorenie ventilu?
Ventil vyžaduje minimálny rozdielový tlak 0,1 bar na otvorenie. Toto zabezpečuje spoľahlivú prevádzku aj v systémoch s nízkym tlakom.
