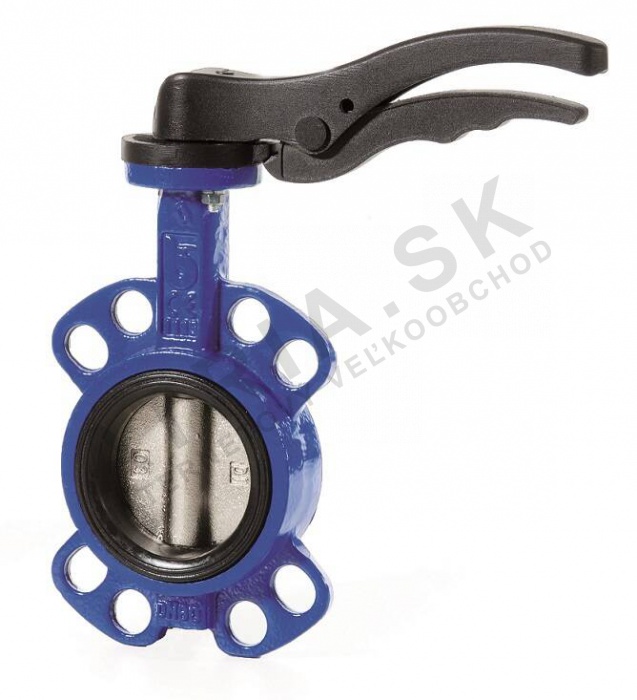

WAFER J9 - kotúč zo zliatiny niklu a litiny; EPDM - DN 300; L=78mm

Podrobný popis

Uzávieracie ventily plechovej konštrukcie sa často používajú v centrálnych vykurovacích systémoch, klimatizačných systémoch a vodovodných liniách vo firiarmách a priemyselných budovách. Tieto ventily sú inštalované medzi tesneniami na izoláciu častí systému pre údržbu alebo reguláciu prúdenia. Ventil WAFER J9 DN 300 je navrhnutý na použitie v systémoch pracujúcich v teplotnom rozsahu od -10°C do +120°C. Je vhodný pre vodu, stlačený vzduch a ďalšie neagresívne tekutiny, nie však pre parné alebo olejové média. Kompaktný dizajn umožňuje inštaláciu v obmedzených priestoroch, čím je ideálny pre modernizáciu alebo nové inštalácie, kde je miesto obmedzené.

Technické parametre

Materiál	Telo - GJS 400-15 litina
Jmenovitý priemer	DN 300
Jmenovitý tlak	PN 16/PN10
Hmotnosť	40,25 kg
Kód	J9.100.300
Značka	IVAR

Ventil je určený pre tesnenia PN16 a PN10, čo znamená, že je použiteľný v systémoch s rôznymi tlakovými požiadavkami. Jmenovitý priemer DN 300 určuje kapacitu prúdenia a kompatibilitu s ostatnými časťami systému. Materiál tela, GJS 400-15 litina, zabezpečuje dostatočnú pevnosť a odolnosť pre dlhodobé použitie v štandardných vykurovacích a vodovodných aplikáciách. Tesniaci materiál EPDM je vhodný pre teploty až do +120°C a poskytuje spoľahlivé tesnenie proti vode a vzduchu.

Inštalácia a pripojenie

Ventil WAFER J9 DN 300 sa inštaluje medzi dve tesnenia podľa normy EN 1092-1. Ventil musí byť umiestnený tak, aby smer prúdenia bol v súlade s rozložením systému. Povrchy tesnení musia byť čisté a bez nečistôt, aby bolo zabezpečené správne tesnenie. Ventil nie je vhodný pre parné alebo olejové média, preto nesmie byť použitý v systémoch, kde sú prítomné. Bežné chyby inštalácie zahŕňajú nesprávne zaradenie tesnení, preťaženie skrutín alebo použitie nekompatibilných tesniacich materiálov. Ventil musí byť plne otvorený počas inštalácie, aby sa predišlo poškodeniu vnútorných častí.

Kompatibilita a príslušenstvo

Ventil je kompatibilný s tesniacimi potrubnými systémami pracujúcimi v určených tlakových a teplotných rozsahoch. Nie je vhodný na použitie s parnými alebo olejovými médiami. Na štandardnú inštaláciu nie sú potrebné ďalšie príslušenstvo. Ventil musí byť použitý s tesneniami rovnakého jmenovitého priemeru a tlakového hodnotenia. Pre túto verziu nie sú k dispozícii príbuzné produkty.

Technický pozadie pre projektantov

Ventil WAFER J9 DN 300 funguje ako uzávierací ventil, ktorý používa kotúč na blokovanie alebo umožnenie prúdenia tekutiny. Kotúč z litiny pokrytej niklom poskytuje odolnosť proti korózií a opotrebeniu. Tesniaci materiál EPDM zabezpečuje hermetické tesnenie proti vode a vzduchu. Ventil je navrhnutý na integráciu do vykurovacích a vodovodných systémov, kde je potrebné izolovať časť systému. Trvanlivosť a účinnosť ventilu závisia od kvality tesnenia, čistoty systému a absencie agresívnych médií. Ventil nie je vhodný pre použitie s parnými alebo olejovými médiami kvôli vlastnostiam tesniaceho materiálu.

Servis a prevádzka

Ventil vyžaduje minimálny servis. Tesnenie by malo byť kontrolované na úniky a pri potrebe zabezpečené. Vnútorné časti by mali zostať nepoškodené, ak ventil pracuje v určených teplotných a tlakových rozsahoch. V technických údajoch nie sú špecifikované servisné intervaly. Ventil by mal byť kontrolovaný počas údržby systému, aby sa uistilo, že funguje správne. Ak ventil pracuje mimo špecifikovaných parametrov, môže byť potrebné ho vymeniť kvôli poškodeniu tesniaceho materiálu alebo vnútorných častí.

Často kladené otázky

Môže byť ventil WAFER J9 DN 300 použitý v parných systémoch?
Nie, ventil nie je vhodný pre parné systémy kvôli tesniaciemu materiálu EPDM, ktorý nie je odolný voči vysokoteplotnému parnému médiu.

Je ventil kompatibilný s olejovými tekutinami?
Nie, ventil nie je vhodný pre olejové tekutiny alebo uhľovodíky, pretože tesniaci materiál môže degradovať v kontakte s týmito médiami.

Môže byť ventil použitý v systémoch stlačeného vzduchu?
Áno, ventil je vhodný pre systémy stlačeného vzduchu pracujúce v určených tlakových a teplotných rozsahoch.

Je ventil vhodný na použitie s tesneniami rôznych tlakových hodnotení?
Ventil je kompatibilný s tesneniami PN16, PN10 a PN6. Nenásledne by nemal byť použitý s tesneniami iného tlakového hodnotenia bez overenia kompatibility s návrhom systému.
