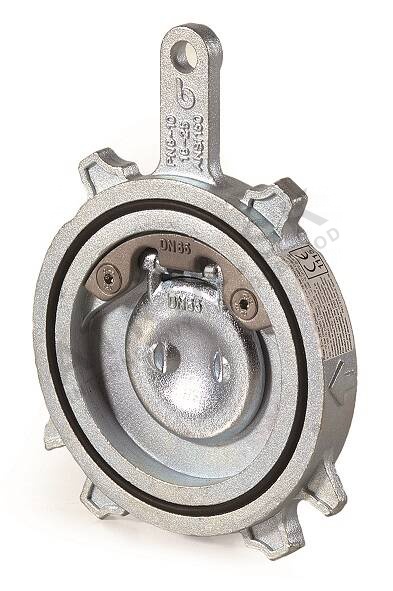

Medziprírubová vodorovná spätná klapka - séria 06 - bez pružiny - DN 150; L=34,5mm

Podrobný popis

Tento škrtiaci ventil so šroubením sa často používa v komerčných a priemyselných HVAC systémoch, vrátane vykurovacích a chladiacich zariadení, chladiacich vodových obvodov a distribučných systémov teplej a studenej vody. Inštalatéri spravidla pracujú s týmito ventilmi počas komisionovania, údržby alebo modernizácie systémov, aby zabezpečili jednosmerný tok a zabránili spätnému toku a zachovali integritu systému.

Typické aplikácie zahŕňajú obvody kotlov, návratové potrubia kondenzátorov a obiehacie systémy, kde opačný tok by mohol spôsobiť poškodenie alebo neefektívnosť. Ventil je špeciálne vhodný pre prostredia, kde sa glykoly používajú spolu s vodou na reguláciu bodu mrazu alebo na zníženie rizika usadenín.

Technické parametre

Materiál - telo	Oceľ A216 WCB
Nominálny priemer	DN 150
Nominálny tlak	PN 6
Hmotnosť	4,919 kg
Kód	I06430150
Značka	IVAR

Nominálny priemer DN 150 definuje veľkosť pripojenia potrubia a zabezpečuje kompatibilitu so štandardnými rozmery šroubenia. Tlaková trieda PN 6 ukazuje, že ventil je vhodný pre nízkonapäťové hydraulické systémy. Tieto parametre sú zásadné pre určenie správneho rozmerného prispôsobenia a zabezpečenia bezpečnej prevádzky v rámci návrhových limitov systému.

Inštalácia a pripojenie

Na inštaláciu tohto škrtacieho ventilu so šroubením zarovnajte ventil medzi dvoma šroubeniami podľa orientácie uvedenej v príručke výrobcu. Použite štandardné rozloženie skrutín podľa špecifikácií šroubenia EN 1092-1. Pred rovnakým zatiahnutím skrutín v krížovom poradí sa uistite, že plochy šroubenia sú čisté a bez nečistôt, aby sa predišlo deformácii. Kľúčové kontroly pred finálnym zatiahnutím zahŕňajú overenie sedenia tela ventilu medzi šroubeniami a potvrdenie, že disk sa vo bežných prevádzkových podmienkach voľne pohybuje. Častou chybou je nesprávna orientácia ploch šroubenia, čo môže spôsobiť únik alebo obmedzenie pohybu disku ventilu. Tiež sa uistite, že je ventil správne orientovaný, aby tok prebiehal v požadovanom smere, ako je uvedené výrobcovým šípkou toku.

Kompatibilita a príslušenstvo

Tento ventil je kompatibilný so štandardnými PN 6 šroubeniami a môže byť tiež prispôsobený na použitie s PN 10 a PN 16 šroubeniami až do DN 250. Na správne tesnenie sa uistite, že materiál tesnenia zodpovedá pracovnému médiu a teplotnému rozsahu. Štandardné tesnenia pre vodové systémy sú všeobecne postačujúce, ale pre glykoly alebo olejové systémy môžu byť potrebné ďalšie tesniace komponenty.

Technický pozadie pre projektantov

Ventil funguje prostredníctvom mechanizmu disku, ktorý sa otvorí pri priamej toku a automaticky sa zatvorí, keď sa tok obráti. Absencia pružiny znamená, že uzavretie závisí výlučne od spätného tlaku médiu, čo z neho robí vhodný pre aplikácie s minimálnym rizikom opačného toku. Telo je vyrobené z ocele (A216 WCB), ktorá bola vybraná kvôli svojej pevnosti a odolnosti voči miernemu koróziu v prostredí vody a glykolu. Povrch disku a sediacej plochy sú presne opracované, aby zabezpečili tesné uzavretie a dlhodobú spolehlivosť. Použitie NBR tesnení zabezpečuje flexibilitu a odolnosť voči kolísaniu teplôt. Ventil však nie je odporúčaný pre parné aplikácie kvôli obmedzeniam materiálu tesnenia. Projektanti by mali zvážiť minimálny diferenciálny tlak 0,3 bar, ktorý je potrebný na to, aby sa ventil správne zatvoril po zastavení priameho toku.

Údržba a prevádzka

Počas bežných inšpekcií overte, či ventil dokáže voľne otvárať a zatvárať bez prekážok. Počúvajte nezvyčajné zvuky počas prevádzky, ktoré môžu signalizovať opotrebenie alebo blokádu. Skontrolujte integritu pripojení šroubenia a vymenite poškodené tesnenia alebo skrutiny. Žiadne konkrétne intervaly údržby nie sú uvedené v technickej dokumentácii, ale údržba by mala byť súčasťou pravidelných kontrolov systému.

Často kladené otázky

Môže sa tento ventil použiť v systémoch s koncentráciou glykolu vyššou ako 50 %?
Nie, ventil je navrhnutý pre vodu s maximálnym obsahom glykolu 50 %. Vyššie koncentrácie môžu ovplyvniť výkon a trvanlivosť tesnenia.

Je možné priamo pripojiť tento ventil k výstupe čerpadla?
Áno, ak pracovný tlak čerpadla nepresiahne PN 6 ventilu a pripojenie šroubenia je kompatibilné s výstupom čerpadla.

Čo sa stane, ak teplota médiu presiahne +100 °C?
Ventil je určený pre maximálnu pracovnú teplotu +100 °C. Preskúmanie tohto limitu môže ohroziť integritu tesnení a vnútorných komponentov.

Je potrebné pri inštalácii použiť samostatný podperný rám?
Nie, ventil je navrhnutý pre montáž šroubenie-šroubenie. V prípade dlhších potrubných úsekov však môže byť potrebné pridať dodatočné podpery, aby sa predišlo napätiu na tele ventilu.
