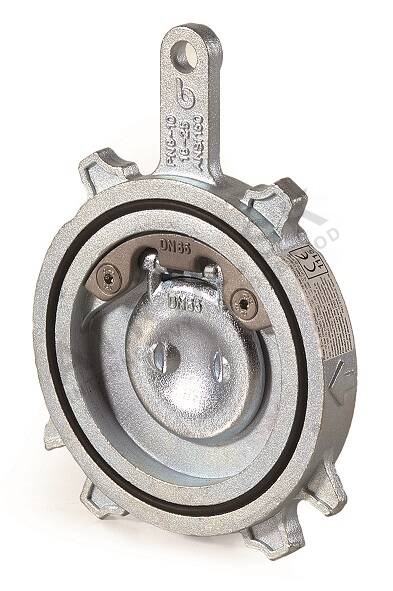

Medziprírubová vodorovná spätná klapka - séria 06 - bez pružiny - DN 300; L=38mm

Podrobný popis

Horizontálne šrobené nevracacie ventily sú zásadné komponenty v systémoch HVAC, vodovodných rozvodoch a priemyselnom spracovaní tekutín. Zabraňujú spätnému toku v potrubie a zabezpečujú jednosmerný tok v systémoch ako sú vykurovacie okruhy, vetracie kanály a stlačené vzduchové linky. Inštalatéri pracujúci v komerčných a priemyselných prostrediach často využívajú tieto ventily na udržiavanie integrity systému a na prevenciu poškodenia spôsobeného opačným tokom. Ventil sa zvyčajne inštaluje medzi šroby a vyžaduje presné zarovnanie, aby sa zabezpečila správna tesnosť a prevádzka.

Tieto ventily sa často nachádzajú v budovách so systémami centrálnych kúrení, chladiacich zariadení a priemyselných zariadeniach, kde je kontrola tekutín kritická. Absencia pružiny v tomto modeli zníži mechanickú zložitosť a zabezpečí spoľahlivú prevádzku za rôznych podmienok toku. Ventil je zvlášť vhodný pre prostredia, kde sa používajú roztoky glykolu do koncentrácie 50 %, ale nie je vhodný pre parné aplikácie.

Technické parametre

Materiál: - telo	Uhlíkový oceľ A216 WCB
Nominálny priemer	DN 300
Nominálny tlak	PN 6
Hmotnosť	5 kg
Kód	I06430300
Značka	IVAR

Nominálny priemer (DN 300) určuje veľkosť potrubia, do ktorého môže byť ventil inštalovaný, zatiaľ čo nominálny tlak (PN 6) ukazuje maximálny tlak, ktorý ventil vydrží za štandardných prevádzkových podmienok. Tieto parametre sú kľúčové pre zabezpečenie kompatibility so hydraulickými požiadavkami systému a pre výber správnej veľkosti ventilu, aby sa predišlo obmedzeniam toku alebo prevelkosti.

Inštalácia a pripojenie

Ventil je navrhnutý na inštaláciu medzi šrobami podľa normy STN EN 1092-1. Šrobové pripojenia musia byť presne zarovnané, aby sa zabránilo úniku a zabezpečila pevná tesnosť. Ventil by mal byť inštalovaný v horizontálnej polohe, aby sa disk mohol správne zatvoriť vplyvom gravitácie. Počas inštalácie by mali byť povrchy šrobov čisté a bez nečistôt, aby sa zabezpečila tesnosť. Bežné chyby pri inštalácii zahŕňajú nesprávne zarovnanie šrobov, nedostatočné utiahnutie skrutiek a nedodržanie správnej orientácie ventilu. Je dôležité dodržiavať pokyny výrobcu pre nastavenie momentu a zarovnanie, aby sa predišlo predčasnému opotrebeniu alebo úniku.

Kompatibilita a príslušenstvo

Tento ventil je kompatibilný so šrobovými potrubnými systémami pracujúcimi pri nominálnom tlaku PN 6, PN 10 alebo PN 16. Zvyčajne sa používa spolu so štandardnými šrobovými príslušenstvami a tesniacimi kruhmi, ktoré vyhovujú rovnakým tlakovým a teplotným požiadavkám. Pre správnu tesnosť sa odporúča použiť tesniace kruhy z NBR (nitrilová guma), ako je uvedené v technickej dokumentácii. Na štandardnú inštaláciu nie sú potrebné žiadne ďalšie príslušenstvo, ale je dôležité zabezpečiť, že všetky komponenty sú kompatibilné s prevádzkovými podmienkami systému.

Technický pozadie pre projektantov

Princíp prevádzky tohto nevracacieho ventilu závisí od pohybu disku, ktorý sa otvorí pri priamej toku a zatvorí pri opačnej toku. Absencia pružiny umožňuje disku reagovať priamo na podmienky toku, čo z neho robí vhodný pre aplikácie, kde je potrebné minimálne zníženie tlaku. Telo a disk sú vyrobené z uhlíkového ocele A216 WCB, ktorý poskytuje dobrú mechanickú pevnosť a odolnosť proti koróziu v neagresívnych prostrediach. Tesniaci materiál, NBR, zabezpečuje tesné uzavretie a je kompatibilný s vodou a glykolovými tekutinami. Výkon ventilu je ovplyvnený viskozitou tekutiny, teplotou a prítomnosťou častíc, ktoré môžu ovplyvniť pohyb disku a účinnosť tesnenia.

Služba a prevádzka

Ventil vyžaduje minimálny servis za normálnych prevádzkových podmienok. Je však dôležité preveriť tesniace plochy a disk na príznaky opotrebenia alebo poškodenia, najmä po dlhodobom používaní alebo vystavení abrazívnej tekutine. Ventil by mal byť počas pravidelného servisu preverený na správne uzavretie a zarovnanie. Ak ventil nedokáže správne zatvoriť, môže to znamenať opotrebenie tesniacej plochy alebo prítomnosť nečistôt. V takých prípadoch by mal byť ventil rozmontovaný a vyčistený alebo v prípade potreby vymenenný. V technickej dokumentácii nie sú uvedené konkrétne intervaly servisu, ale odporúča sa pravidelné preverovanie pre zabezpečenie pokračujúceho výkonu.

Často kladené otázky

Môže sa tento ventil použiť v parových systémoch?
Nie, tento ventil nie je vhodný pre parné aplikácie. Technická dokumentácia jasne uvádza, že nie je odporúčaný pre použitie s parou.

Aký je minimálny rozdielový tlak potrebný na to, aby sa ventil správne zatvoril?
Ventil vyžaduje minimálny rozdielový tlak 0,3 bar, aby sa zabezpečilo správne uzavretie a zabránilo sa úniku pri opačnej toku.

Je tento ventil kompatibilný s glykolovými roztokmi?
Áno, ventil je vhodný pre použitie s vodou obsahujúcou až 50 % glykolu. Materiály použité pri výrobe ventilu sú kompatibilné s takýmito tekutinami.

Môže sa tento ventil inštalovať v zvislej polohe?
Nie, ventil je navrhnutý pre horizontálnu inštaláciu. Inštalácia v zvislej polohe môže ovplyvniť schopnosť disku správne sa zatvoriť kvôli absencii pružiny.
