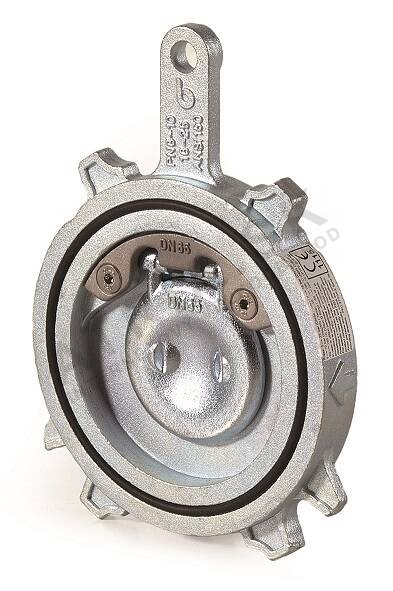

Medziprírubová vodorovná spätná klapka - séria 06 - bez pružiny - DN 80; L=22mm

Podrobný popis

Horizontálne flančové nevracacie ventily sú zásadné komponenty v systémoch vykurovania, vetrania a klimatizácie (HVAC), ako aj v dodávke vody a distribúcii priemyselných tekutín. Tieto ventily zabezpečujú jednosmerný tok, zabránia nežiadúcemu návratu tekutín, ktorý by mohol porušiť prevádzku systému alebo poškodiť zariadenia. Inštalatéri a technici často stretávajú tieto ventily v vykurovacích okruhoch, chladiacich systémoch a inštaláciách stlačeného vzduchu. Model série 06 je špecificky vhodný pre prostredia, kde sa preferuje návrh bez pružiny, napríklad v systémoch s nízkym rizikom návratu a stabilnými podmienkami toku.

Správna inštalácia a výber flančových nevracacích ventilov sú kľúčové pre účinnosť a trvanlivosť systému. Tento ventil je navrhnutý na integráciu do flančových potrubných systémov, kde poskytuje spoľahlivé tesnenie a riadenie toku. Používa sa často v obytných a komerčných budovách, priemyselných zariadeniach a inžinierskych projektách, kde je potrebné riadenie toku tekutín.

Technické parametre

Inštalácia a pripojenie

Inštalácia tohto flančového nevracacieho ventilu vyžaduje zarovnanie flančových ploch a utiahnutie skrutín, aby sa zabezpečilo bezpečné a netekúce pripojenie. Ventil je navrhnutý na montáž medzi flančami podľa STN EN 1092-1. Jmenovitý priemer DN 80 zodpovedá veľkosti flanča a ventil musí byť inštalovaný v horizontálnej polohe, aby správne fungoval. Počas inštalácie je dôležité overiť, že flančové plochy sú čisté a bez nečistôt, aby sa zabezpečilo správne tesnenie. Bežné chyby inštalácie zahŕňajú nesprávne zarovnanie flančov, nedostatočné utiahnutie skrutín a nesprávnu orientáciu tela ventilu.

Kompatibilita a príslušenstvo

Tento ventil je kompatibilný s flančovými potrubnými systémami pracujúcimi pod tlakovými triedami PN 6, PN 10 alebo PN 16. Používa sa zvyčajne spolu so štandardnými flančovými príslušenstvami, tesneniami a skrutinami, ktoré vyhovujú požiadavkám na tlak a teplotu. Pre štandardnú inštaláciu nie sú potrebné žiadne ďalšie príslušenstvo. Ventil nie je vhodný pre parné aplikácie a nesmie sa používať v systémoch, kde je prítomná para. Súvisiace produkty zahŕňajú ďalšie flančové nevracacie ventily a príslušenstvo od rovnakého výrobcu, ktoré môžu byť použité paralelne alebo v sériovom zapojení v závislosti od požiadaviek systému.

Technický pozadie pre projektantov

Princíp fungovania tohto nevracacieho ventilu je založený na pohybe disku, ktorý sa otvorí pri priamej toku a zatvorí pri opačnej toku. Absencia pružiny znamená, že ventil spolieha na tlak toku na udržanie uzatvorenia, čo ho robí vhodným pre aplikácie s nízkym rizikom návratu. Telo a disk sú vyrobené z uhlíkového ocele (A216 WCB), čo poskytuje dobrú pevnosť a odolnosť proti mechanickému stresu. Tesniace materiál je NBR, ktorý je kompatibilný s vodou a uhľovodíkmi, ale nie je vhodný pre paru. Ventil je navrhnutý na integráciu do HVAC a distribučných systémov vody, kde prispieva k účinnosti systému tým, že zabráni nežiadúcemu návratu toku. Trvanlivosť a účinnosť ventilu závisia od prevádzkových podmienok, ako sú teplota, tlak a typ prepravovanej tekutiny.

Servis a prevádzka

Pravidelná kontrola ventilu sa odporúča, aby sa zabezpečila správna funkcia a tesnenie. Ventil by sa mal kontrolovať na známky opotrebenia, korózie alebo úniku. Minimálny diferenciálny tlak potrebný pre uzavretie je 0,3 bar, preto je dôležité udržiavať dostatočný tlak toku, aby ventil správne fungoval. Žiadne konkrétne intervaly servisu nie sú uvedené, ale ventil by sa mal skontrolovať počas bežnej údržby systému. Ak ventil ukáže známky poruchy alebo zníženej výkonnosti, mali by ste ho nahradiť, aby sa zabránilo poruche systému.

Často kladené otázky

Môže sa tento ventil použiť v parových systémoch?
Nie, tento ventil nie je vhodný pre parové aplikácie. Tesniace materiál a návrh sú určené pre vodu, oleje a uhľovodíky, ale nie pre paru.

Aký je minimálny tlak potrebný pre uzavretie ventilu?
Ventil vyžaduje minimálny diferenciálny tlak 0,3 bar pre správne uzavretie a zabránenie návratu toku.

Je tento ventil kompatibilný s tekutinami na báze glykolu?
Áno, ventil je vhodný pre použitie s vodou obsahujúcou až 50 % glykolu, čo ho robí vhodným pre aplikácie proti mrazu v HVAC systémoch.

Môže sa tento ventil inštalovať v zvislej polohe?
Nie, ventil je navrhnutý len pre horizontálnu inštaláciu. Inštalácia v zvislej polohe by mohla ovplyvniť jeho výkon a schopnosť tesniť.
