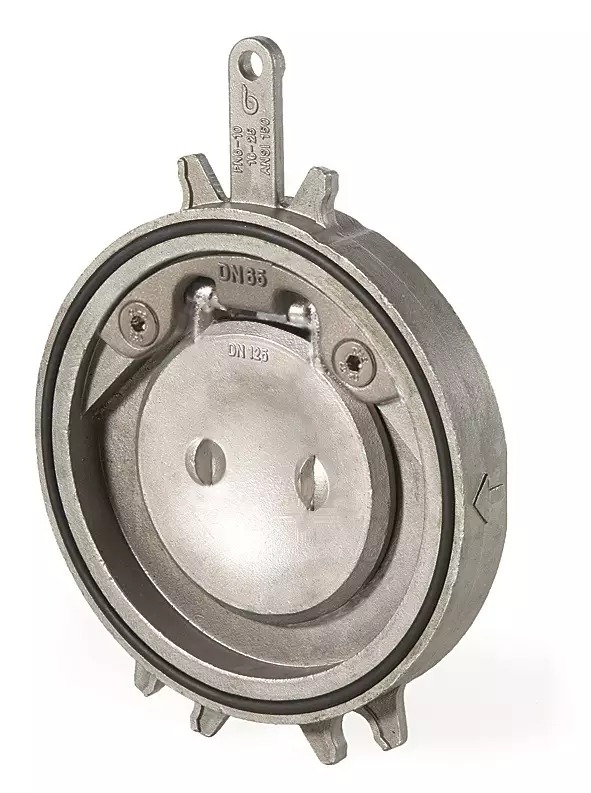

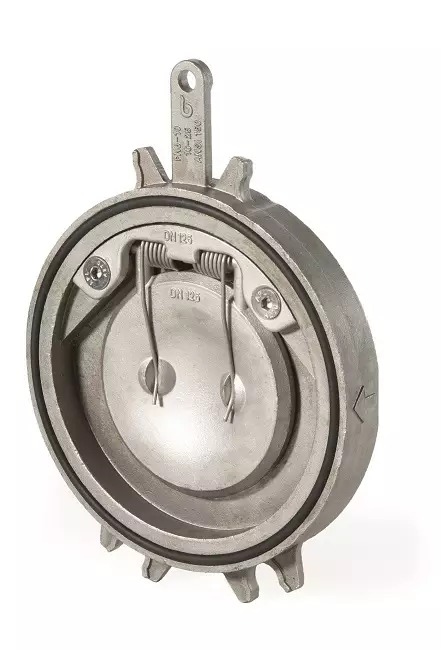

Medziprírubová vodorovná spätná klapka - séria 06 nerez - bez pružiny - DN 80; L=22mm

Podrobný popis

Horizontálne nevrátivé ventily sa často inštalujú do centrálnych kúrení, HVAC sietí a priemyselných systémov s kvapalinami. Tieto ventily zabráňujú spätnému toku v potrubie pre vodu, glykolové roztoky, oleje a uhľovodiky. Inštalatéri ich často nájdu v kotlových okruhoch, výpustných potrubie čerpadiel a obiehacích kruhoch, kde riadenie smeru toku je kľúčové. Výplň je vhodná pre nové inštalácie aj pre modernizáciu existujúcich systémov so podobnými špecifikáciami.

Výplň je navrhnutá na montáž medzi tesniace plochy a je kompatibilná s normami PN6, PN10 a PN16 podľa EN 1092-1. Pracuje v teplotnom rozsahu od -20°C do +200°C, čo z nej robí vhodnú pre studené aj teplé aplikácie. Tesniace mechanizmy využívajú PTFE tesniace kruh a absencia pružiny v uzávieracom mechanizme zjednodušuje údržbu a zabezpečuje spoľahlivú prevádzku za normálnych podmienok.

Technické parametre

Inštalácia a pripojenie

Inštalujte ventil medzi dve tesniace plochy pomocou štandardných tesniacich pripojení PN6 (do DN 250), PN10 alebo PN16 podľa EN 1092-1. Pred rovnakým zatiahnutím skrutín sa uistite, že tesniace plochy sú čisté a bez nečistôt. Ventil musí byť inštalovaný v pozícii, kde môže uzatvárať voľne bez mechanického vplyvu. Skontrolujte, či smer toku zodpovedá šípke na telese ventilu. Bežné chyby inštalácie zahŕňajú nesprávnu orientáciu, nedostatočné zarovnanie tesniacich ploch a preťaženie skrutín, čo môže poškodiť tesniace plochy alebo vnútorné komponenty.

Kompatibilita a príslušenstvo

Tento ventil je kompatibilný so štandardnými tesniacimi potrubnými systémami pracujúcimi v určených tlakových a teplotných rozsahoch. Je vhodný pre použitie s glykolovými zmesiami do 50 % koncentrácie a nekoreláciou. Na základnú inštaláciu nie sú potrebné žiadne príslušenstvo, ale tesniace kruhy a materiály na skrutinovanie by mali byť vybrané podľa prevádzkových podmienok systému. Uistite sa, že všetky tesniace plochy spĺňajú rovnakú tlakovú triedu ako ventil, aby sa udržala integrita systému.

Technický pozadie pre projektantov

Výplň funguje na jednoduchom princípe: keď sa vytvorí priamy tok, disk sa otvorí proti sedlovéj ploche. Keď sa tok zastaví alebo obráti, disk je nútený späť na uzavretie otvoru diferenciálnym tlakom. Absencia pružiny znižuje hysterézu a opotrebenie, čo robí ventil vhodným pre aplikácie s častými zmenami toku. Oceľové telo (A351 CF8M) a disk poskytujú odolnosť proti korózii a tepelnej expanzii, zatiaľ čo PTFE tesnenie zabezpečuje nízky trenie a dlhodobú stabilitu. Tento dizajn umožňuje integráciu do uzavretých systémov, kde je potrebné minimálne pokles tlaku a spoľahlivé tesnenie.

Údržba a prevádzka

Doporučuje sa pravidelná kontrola stavu tesniacich ploch a vnútorných komponentov. Skontrolujte príznaky erozie, pittingu alebo kontaminácie, ktoré by mohli ovplyvniť tesniace vlastnosti. Ventil nevyžaduje pravidelné mazanie kvôli absencii pohyblivých častí s vysokým trením. Ak ventil nedokáže správne uzatvárať, demontujte ho a skontrolujte disk a sedlo na poškodenie alebo nečistoty. V prípade opotrebenia alebo úniku náhradného PTFE tesnenia ho vymeňte.

Často kladené otázky

Môže byť tento ventil použitý v parových systémoch?
Nie, ventil nie je vhodný pre parové aplikácie. Materiály a dizajn sú určené len pre kvapalné média.

Je tento ventil certifikovaný pre pitnú vodu?
Áno, ventil spĺňa požiadavky pre aplikácie s pitnou vodou a je schválený podľa príslušných noriem.

Aký je minimálny tlak potrebný na uzatvorenie ventilu?
Minimálny diferenciálny tlak 0,3 bar je potrebný na zabezpečenie správneho uzatvorenia ventilu po opačnom toku.

Môže byť ventil inštalovaný v zvislých potrubíach?
Hoci ventil je primárne navrhnutý pre horizontálnu inštaláciu, môže byť použitý aj v zvislých potrubíach, ak smer toku zodpovedá šípke na telese ventilu a inštalácia umožňuje voľný pohyb disku.
