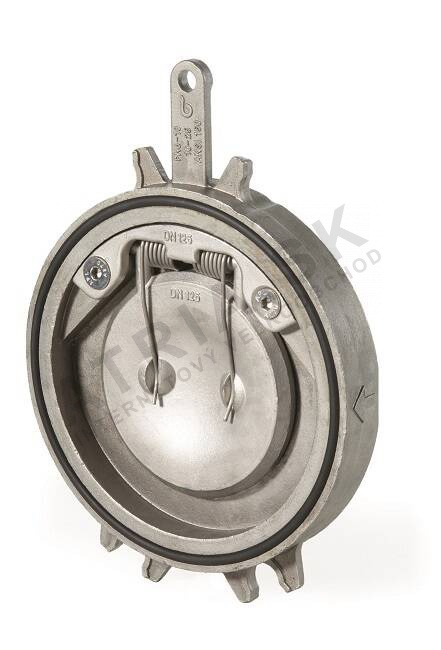

Medziprírubová vodorovná spätná klapka - séria M6 nerez- s pružinou - DN 100; L=23,5mm

Podrobný popis

Horizontálne flančové uzávery sú zásadné komponenty v systémoch, kde je vyžadovaný jednosmerný tok na zabránenie návratného toku. Tieto uzávery sa často inštalujú do HVAC (kúrenie, vetranie a klimatizácia) systémov, vodovodných sietí a priemyselných aplikáciách so stlačeným vzduchom, olejmi a uhľovodikmi. Inštalatéri a technici pracujúci v obchodných a priemyselných budovách často využívajú tieto uzávery na zabezpečenie integrity systému a na zabránenie poškodeniu spôsobenému návratným tokom. Uzáver je navrhnutý na inštaláciu medzi flančami a je kompatibilný s rôznymi tlakmi a teplotami systému.

Správne vybratie a inštalácia sú kritické na zabezpečenie toho, že uzáver funguje správne a udržuje efektívnosť systému. Uzáver musí byť dimenzovaný tak, aby zodpovedal prietokovej kapacite a tlakovým podmienkam systému, a jeho materiály musia byť kompatibilné s médiom, ktoré sa prenáša. Pružinovo naťahované uzavretie zabezpečuje spoľahlivé tesnenie aj za nízkeho návratného tlaku, čím je vhodný pre širokú škálu aplikácií.

Technické parametre

Inštalácia a pripojenie

Tento uzáver sa inštaluje medzi dve flanče a vyžaduje správnu súosovosť, aby sa zabezpečilo pevné a netekúce pripojenie. Rozmery flančí musia zodpovedať PN triede (PN 6) stanovenej v STN EN 1092-1. Inštalatér by mal overiť, či sú povrchy flančí čisté a bez nečistôt pred zatiahnutím skrutín. Bežné chyby pri inštalácii zahŕňajú nesprávnu súosovosť flančí, preťažené skrutiny a nedostatočné skontrolovanie tesniacich ploch. Tieto chyby môžu viesť k únikom alebo predčasnému poškodeniu uzáveru.

Kompatibilita a príslušenstvo

Tento uzáver je kompatibilný s rôznymi flančovými potrubnými systémami a je vhodný na použitie s vodou, glykolovými roztokmi, olejmi a uhľovodikmi. Nie je odporúčaný pre parné aplikácie. Pri inštalácii tohto uzáveru je dôležité zabezpečiť, aby flanče a tesnenia boli kompatibilné s tlakom a teplotou systému. Na štandardnú inštaláciu nie sú potrebné žiadne dodatočné príslušenstvo. Uzáver možno integrovať do väčších systémov spolu s inými flančovými komponentmi, ako sú čerpadlá, filtre a riadiace uzávery.

Technický pozadie pre projektantov

Uzáver funguje na jednoduchom princípe: pružinovo naťahovaný disk umožňuje tok v jednom smere a zatvorí sa na zabránenie návratnému toku. Tesniaci materiál z PTFE zabezpečuje tesné uzavretie a znižuje trenie počas prevádzky. Výkon uzáveru je ovplyvnený faktormi ako viskozita médiá, teplota a tlak. Projektanti by mali tieto faktory brať do úvahy pri výbere uzáveru pre konkrétnu aplikáciu, aby zabezpečili optimálny výkon a trvanlivosť.

Servis a prevádzka

Doprúča sa pravidelná kontrola uzáveru, aby sa zabezpečila jeho dobrá funkčnosť. Inštalatér by mal skontrolovať príznaky opotrebenia, koróziu alebo úniky okolo flančových pripojení. Mala by sa tiež skontrolovať pružina a tesniace plochy na poškodenie alebo deformáciu. Ak uzáver ukazuje príznaky poruchy, mali by ste ho hneď nahradiť, aby sa zabránilo prestávkam v systéme. V technických údajoch nie sú uvedené konkrétne servisné intervaly, ale odporúča sa pravidelné skontrolovanie ako súčasť bežných údržbových postupov.

Často kladené otázky

Môže sa tento uzáver použiť s glykolovými roztokmi?
Áno, uzáver je vhodný na použitie s vodou obsahujúcou až 50 % glykolu. Materiály použité v jeho konštrukcii sú kompatibilné s touto skupinou médií.

Je tento uzáver vhodný pre parné aplikácie?
Nie, uzáver nie je odporúčaný na použitie s parnými médiami. Technické údaje jasne uvádzajú, že nie je vhodný pre túto skupinu médií.

Aký je minimálny návratný tlak potrebný na uzavretie uzáveru?
Uzáver vyžaduje minimálny návratný tlak 0,3 bar, aby sa zabezpečilo správne uzavretie disku a zabránilo sa návratnému toku.

Môže sa tento uzáver inštalovať vo vertikálnom usporiadaní?
Nie, uzáver je navrhnutý len pre horizontálnu inštaláciu. Jeho inštalácia vo vertikálnom usporiadaní môže ovplyvniť jeho výkon a schopnosť tesniť.
