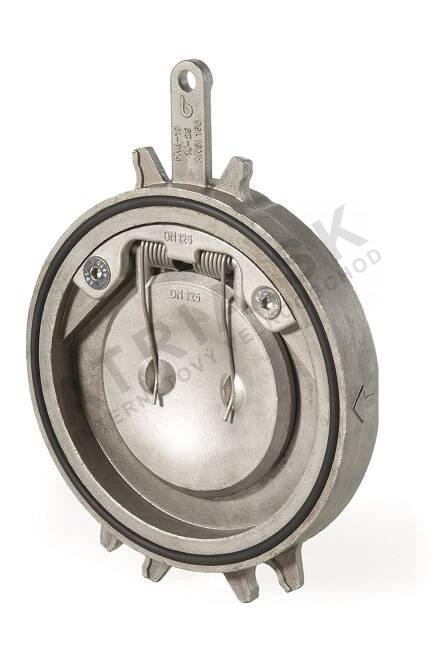

Medziprírubová vodorovná spätná klapka - séria M6 nerez - s pružinou - DN 150; L=34,5mm
Kód: M6623150Súvisiaci tovar
Podrobný popis
Horizontálne klapkové ventily sú neoddeliteľnou súčasťou HVAC systémov, kde zabezpečujú jednosmerný tok v vykurovacích, chladiacich a priemyselných obvodoch. Sú často používané v obchodných a priemyselných budovách pre vodné, glykolu, olejové a stlačené vzduchové systémy. Inštalatéri pracujúci s týmito ventilmi musia zabezpečiť správnu orientáciu a tesnenie, aby zabránili úniku a spätnému toku, najmä v uzavretých systémoch, kde opačný tok by mohol poškodiť komponenty alebo znížiť účinnosť.
Tieto ventily sú zvyčajne inštalované medzi šróbenými častiami potrubia, čím zabezpečujú kompatibilitu s tlakovými a teplotnými požiadavkami systému. Zatváracia pružina zabezpečuje rýchle vypnutie, čím sa zníži riziko strátenia tlaku alebo termálneho rozdelenia v systéme. Nehrdzavejúci konštrukčný materiál poskytuje odolnosť proti korózií a opotrebeniu, čím je vhodný pre agresívne média a dlhodobú prevádzku.
Technické parametre
| Materiál - telo | Nehrdzavejúci kov A351 CF8M |
|---|---|
| Jmenovitý priemer | DN 150 |
| Jmenovitý tlak | PN 6 |
| EAN | 8595145910250 |
| Hmotnosť | 4,985 kg |
| Kód | M6623150 |
| Značka | IVAR |
Inštalácia a pripojenie
Inštalácia vyžaduje šróbené pripojenia s PN6 až PN16 hodnotením podľa normy EN 1092-1. Vyhliadka musí byť horizontálna, s výsledným smerom toku v súlade s šípkou na tele. Povrchy šróbení by mali byť čisté a bez nečistôt, aby sa zabezpečilo správne tesnenie. Bežné chyby inštalácie zahŕňajú nesprávnu orientáciu, čo môže viesť k nesprávnemu zatvoreniu, alebo použitie nekompatibilných tesniacich materiálov, ktoré môžu degradovať v prevádzkových podmienkach. Dĺžka 34,5 mm musí byť zohľadnená pri plánovaní priestoru medzi šróbeniami, aby sa predišlo interakcii s príslušenstvom.
Kompatibilita a príslušenstvo
Tento klapkový ventil je kompatibilný s HVAC systémami pracujúcimi v teplotnom rozsahu od -20°C do +200°C. Je vhodný pre vodu s až 50 % glykolu, stlačený vzduch, oleje a uhľovodiky. Pre inštaláciu sú potrebné štandardné šróbené tesnenia a skrutky podľa EN 1092-1. V rozsahu produktu nie sú špecifikované ďalšie príslušenstvo.
Technický pozadie pre projektantov
Ventil funguje tak, že umožňuje priamy tok a zatvára klapku pružinou, keď sa zistí opačný tok. Nehrdzavejúci kovový kryt (A351 CF8M) a klapka poskytujú odolnosť v koroziínych prostrediach. Pružina (AISI 302) zabezpečuje rýchlu reakciu na zmeny toku, zatiaľ čo PTFE tesniaci materiál ponúka nízky odpor a odolnosť voči chemickým médiám. Výkon ventilu je ovplyvnený rozdielom tlakov v systéme a viskozitou kvapaliny. Pre optimálnu účinnosť je potrebný minimálny spätný tlak 0,3 bar, aby sa zabezpečilo, že klapka zostane zatvorená počas opačného toku.
Služba a prevádzka
Doporučuje sa pravidelná kontrola, aby sa zabezpečilo, že klapka a pružina sú voľné od nečistôt a pohybujú sa hladko. Povrch PTFE tesnenia by mal byť kontrolovaný na opotrebenie alebo poškodenie, ktoré by mohlo ohrozit tesnenie. V technických údajoch nie sú špecifikované konkrétne intervaly služby. Vyhliadka nie je vhodná pre parné aplikácie kvôli potenciálnej degradácii tesniaceho materiálu v podmienkach vysokých teplôt.
Často kladené otázky
Môže byť ventil použitý v parnom systéme?
Nie, tesniaci materiál nie je vhodný pre parné a vysokoteplotné aplikácie.
Je ventil vhodný pre glykolu založené kvapaliny?
Áno, je navrhnutý pre vodu s až 50 % glykolu.
Môže byť inštalovaný do vertikálnych potrubie?
Nie, ventil je určený len pre horizontálnu inštaláciu.
Aký je minimálny spätný tlak potrebný pre zatvorenie?
Ventil vyžaduje minimálne 0,3 bar spätný tlak, aby sa zabezpečilo správne zatvorenie klapky.
Dodatočné parametre
| Kategória: | BRA.06.623, BRA.M6.623 PR - spätné klapky - vodorovné nerez |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 4.985 kg |
| EAN: | 8595145910250 |
| Druh výrobku: | spätný ventil / klapka |
| Materiál: | nerez |
| Materiál: | telo |
| Menovitá svetlosť: | DN 150 |
| Menovitý tlak: | PN 6 |
| Posledná aktuálizacia ceny: | 25.11.2024 21:19:23 |
