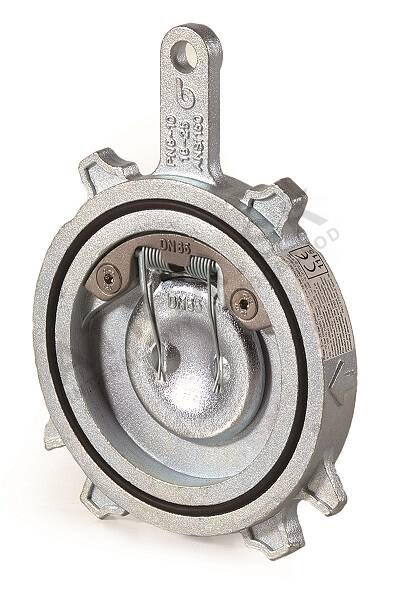

Medziprírubová vodorovná spätná klapka - séria M6 - s pružinou - DN 250; L=38mm

Podrobný popis

Svarové horizontálne uzávery sú zásadné komponenty v systémoch, kde musí byť zachovaný jednosmerný tok. Tento model sa často používa v HVAC systémoch, distribučných systémoch vody, stlačenom vzduchu a hydraulických obvodoch. Zabezpečuje, že médiá pretekajú v jednom smere a zabráni spätnému toku, ktorý by mohol spôsobiť neefektívnosť alebo poškodenie systému. Inštalatéri pracujúci v obchodných a priemyselných budovách, najmä v aplikáciách vykurovania a vodoinštalácie, nájdu tento ventil vhodný na integráciu do uzavretých systémov so strednými pracovnými teplotami.

Správne vyberanie a inštalácia tohto ventilu sú kľúčové pre výkon systému. Ventil je navrhnutý na použitie s médiami ako voda, zmesi glykolu a stlačený vzduch a nie je vhodný pre parné aplikácie. Je určený na inštaláciu medzi svarovými spojmi podľa normy EN 1092-1 a musí byť vybraný podľa jmenovitého tlaku a teplotného rozsahu systému.

Technické parametre

Jmenovitý priemer (DN 250) definuje veľkosť spojenia potrubia a je zásadný pre správnu integráciu do systému. Jmenovitý tlak (PN 6) ukazuje maximálny tlak, ktorý ventil vydrží za normálnych pracovných podmienok. Tieto parametre sú kľúčové pre zabezpečenie kompatibility s existujúcim potrubím a pre určenie vhodnosti ventilu pre danú aplikáciu.

Inštalácia a pripojenie

Inštalácia by mala byť vykonaná medzi dvoma svarovými spojmi podľa normy EN 1092-1. Ventil musí byť zaradený horizontálne, aby sa zabezpečila správna funkcia pružinovo upevneného disku. Jmenovitý priemer (DN 250) zodpovedá veľkosti svarového spoja a typ svarového spoja musí zodpovedať požiadavkám systému (PN 6, PN 10 alebo PN 16). Pred inštaláciou musia byť povrchy svarových spojov čisté a bez nečistôt, aby sa zabezpečilo správne tesnenie. Bežné chyby inštalácie zahŕňajú nesprávne zaradenie, čo môže spôsobiť nerovnomerné napätie na telo ventilu, a použitie nekompatibilných typov svarových spojov, ktoré môžu viesť k úniku alebo poruche.

Kompatibilita a príslušenstvo

Tento ventil je kompatibilný so štandardnými svarovými potrubnými systémami pracujúcimi v rámci určených tlakových a teplotných rozsahov. Je vhodný na použitie s vodou, zmesiami glykolu a stlačeným vzduchom. Na základnú inštaláciu nie sú potrebné žiadne ďalšie príslušenstvo, ale je dôležité zabezpečiť, že použité svarové spoje a tesnenia sú kompatibilné s médiom a pracovnými podmienkami systému. Pre túto verziu nie sú dostupné žiadne príbuzné produkty.

Technický pozadie pre projektantov

Ventil funguje tak, že umožňuje tok médií v jednom smere a bráni spätnému toku. Pružinovo upevnený disk je držaný otvorený dopredu tokom a zatvorí sa, keď tok zastaví alebo sa obráti. Telo a disk sú vyrobené z oceľovej ocele (A216 WCB), ktorá poskytuje dobrú mechanickú pevnosť a odolnosť voči stredným teplotám. Pružina je vyrobená z AISI 302 nehrdzavejúcej ocele, čo zabezpečuje trvanlivosť a odolnosť voči koróziu. Tesniaci materiál je NBR, ktorý je vhodný pre vodu a glykolové médiá. Ventil je navrhnutý na integráciu do HVAC systémov a je vhodný pre teploty od -20°C do +100°C. Trvanlivosť a efektívnosť ventilu závisia od kvality inštalácie, pracovných podmienok a kompatibility médií s použitými materiálmi.

Služba a prevádzka

Doporučuje sa pravidelná kontrola, aby sa zabezpečila dobrá funkčnosť ventilu. Minimálny uzávierací tlak je 0,3 bar a maximálny pracovný tlak je 12 bar. Ventil by mal byť kontrolovaný na známky opotrebenia, korózie alebo úniku. Ak sa zistia akékoľvek problémy, ventil by mal byť rozmontovaný na kontrolu a, ak je to nevyhnutné, nahradený. Nie sú poskytované konkrétne intervaly údržby, ale je vhodné kontrolovať ventil počas bežnej údržby systému.

Často kladené otázky

Môže byť tento ventil použitý v parových systémoch?
Nie, tento ventil nie je vhodný pre parné aplikácie. Je navrhnutý na použitie s vodou, zmesiami glykolu a stlačeným vzduchom.

Aká je maximálna pracovná teplota pre tento ventil?
Ventil je vhodný pre teploty do +100°C. Nie je odporúčaný pre použitie nad touto teplotou.

Môže byť tento ventil použitý so zmesiami glykolu?
Áno, ventil je vhodný na použitie s vodou obsahujúcou až 50 % glykolu. Nie je vhodný pre čistý glykol alebo iné nekompatibilné médiá.

Aký je minimálny tlak potrebný na to, aby sa ventil správne zatvoril?
Minimálny tlak potrebný na zatvorenie ventilu je 0,3 bar. Ak je tlak nižší ako tento údaj, ventil môže neefektívne tesniť.
