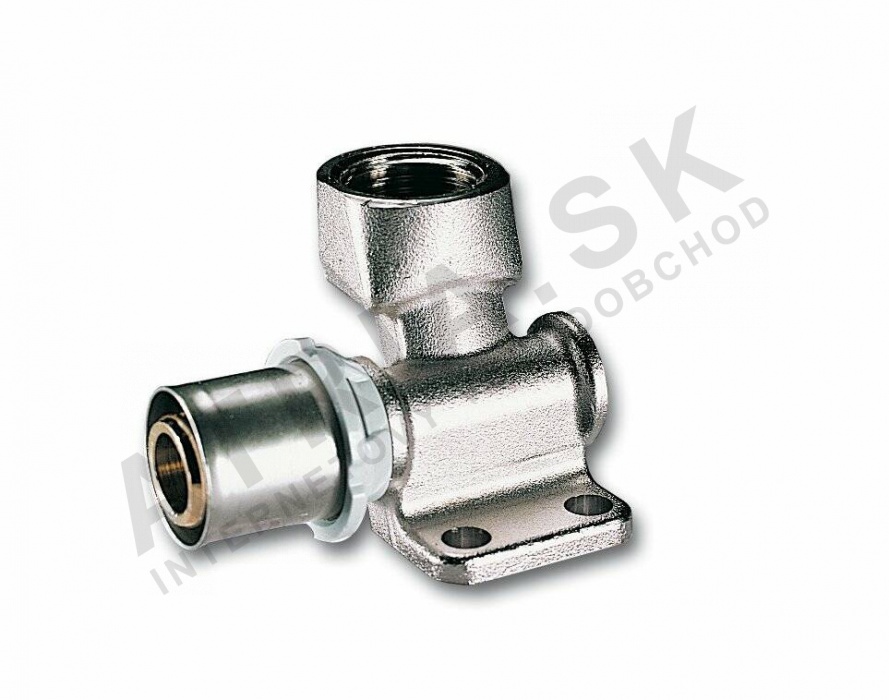

Nástenka PRESS - koncová, 16 x 1/2" F, ľavá IVAR.PT 5725
Kód: 513008Súvisiaci tovar
Podrobný popis
Stlačené koncové stenové pripoje sa často používajú v bytových a komerčných systémoch kúrenia a vodovodu na ukončenie potrubie ALPEX. Tieto pripoje sú nevyhnutné pre zabezpečenie bezpečných a netekúcich spojov v systémoch pracujúcich za stredným tlakom a teplotou. Inštalatéri často stretávajú tieto pripoje v podlahovom kúrení, domovom teplom vode a centrálnom kúrení, kde sú vyžadované spoľahlivé stlačené spoje. Konštrukcia z mosadzného zliatiny so zinkovanou vrstvou niklu zabezpečuje odolnosť proti korózií a dlhodobú odolnosť v mokrých a vlhkých prostrediach.
Správne vybratie a inštalácia stlačených koncových stenových pripojov sú kľúčové pre integritu systému. Používajú sa spolu s inými stlačenými pripojmi a sú vhodné pre nové inštalácie aj opravy systému. Pripoj je navrhnutý na použitie s potrubím ALPEX, čím sa zabezpečí kompatibilita s nástrojmi na stlačenie a požiadavkami systému. Nominálny tlak a teplota sú kľúčové faktory pri určovaní vhodnosti pre danú aplikáciu.
Technické parametre
| Materiál | Mosadzná zliatina so zinkovanou vrstvou niklu CW617N |
|---|---|
| Prevádzková teplota | +120 °C |
| Nominálny tlak | PN 10 |
| Hmotnosť | 0,178 kg |
| Kód | 513008 |
| Značka | IVAR |
Inštalácia a pripojenie
Pripojenie sa inštaluje pomocou nástroja na stlačenie navrhnutého pre systémy ALPEX. Rozmery pripojenia sú 16 mm na strane potrubia a 1/2 palca súkrovná závitka na druhej strane. Pred inštaláciou sa uistite, že je potrubie čisté a bez hrboľov. Nástroj na stlačenie musí byť správne zaradený k pripoju, aby sa zabezpečilo bezpečné pripojenie. Bežné chyby inštalácie zahŕňajú nesprávne zaradenie nástroja, nedostatočný stlačovací tlak alebo použitie pripoja s nekompatibilným typom potrubia. Po inštalácii sa vykoná vizuálna kontrola stlačeného značenia, aby sa potvrdilo, že pripojenie je bezpečné.Kompatibilita a príslušenstvo
Tento pripoj je špecificky navrhnutý na použitie s potrubím ALPEX a musí sa používať s kompatibilnými nástrojmi na stlačenie. Na štandardnú inštaláciu nie sú potrebné žiadne ďalšie príslušenstvo. Pripoj nie je vymieňateľný s inými systémami stlačenia alebo štandardmi závitov. Je dôležité, aby sa nástroj na stlačenie používal kalibrovaný a vhodný pre danú kombináciu potrubia a pripoja.Technický pozadie pre projektantov
Stlačený koncový stenový pripoj funguje tak, že vytvára mechanický a hydraulický tesnenie medzi potrubím a pripojom. Mosadzná zliatina so zinkovanou vrstvou niklu CW617N ponúka vysokú pevnosť v ťahu a dobrú tepelnú vodivosť, čím je vhodný na použitie v systémoch kúrenia. Tesniace kruh z EPDM zabezpečuje tesné a odolné pripojenie. Pripoj sa integruje do systému poskytovaním bezpečného ukončenia potrubia. Životnosť a účinnosť pripoja sú ovplyvnené správnou inštaláciou, tlakom a teplotou systému a kvalitou stlačovacej operácie.Služba a prevádzka
Pri normálnych prevádzkových podmienkach nie je pre tento pripoj potrebná pravidelná údržba. Je však odporúčané vykonať vizuálnu kontrolu stlačeného značenia a pripojenia na známky opotrebenia alebo poškodenia počas bežných kontrolov systému. Ak sa zistia akékoľvek problémy, pripoj by sa mal okamžite nahradiť. Pre tento komponent nie sú stanovené žiadne termíny údržby.Často kladené otázky
Môže sa tento pripoj použiť s inými typmi potrubie okrem ALPEX?
Nie, tento pripoj je špecificky navrhnutý na použitie s potrubím ALPEX a nemôže sa použiť s inými typmi potrubie alebo systémami stlačenia.
Je možné použiť tento pripoj v aplikácii s vysokou teplotou?
Maximálna prevádzková teplota je +120 °C. Aplikácie s vyššou teplotou nie sú vhodné pre tento pripoj.
Môže sa tento pripoj použiť v systéme s vyšším tlakom ako PN 10?
Nie, nominálny tlak je PN 10. Pripoj nie je vhodný pre systémy pracujúce nad týmto tlakom.
Môže sa tento pripoj použiť v zvislej inštalácii?
Áno, pripoj je vhodný pre horizontálne aj zvislé inštalácie, pokiaľ sú systémový tlak a teplota v rámci špecifikovaných limitov.
Dodatočné parametre
| Kategória: | nástenky press - koncová, priechodná |
|---|---|
| Záruka: | 2 roky |
| Hmotnosť: | 0.178 kg |
| Rozmer závitu: | 1/2" |
| Priemer rúrky: | 16 mm |
| Typ pripojenia: | lisovací spoj |
| Materiál: | mosadz |
| Materiál: | niklovaná mosadz CW617N |
| Menovitý tlak: | PN 10 |
| Prevádzková teplota: | +120 °C |
| Posledná aktuálizacia ceny: | 29.11.2024 11:50:05 |
