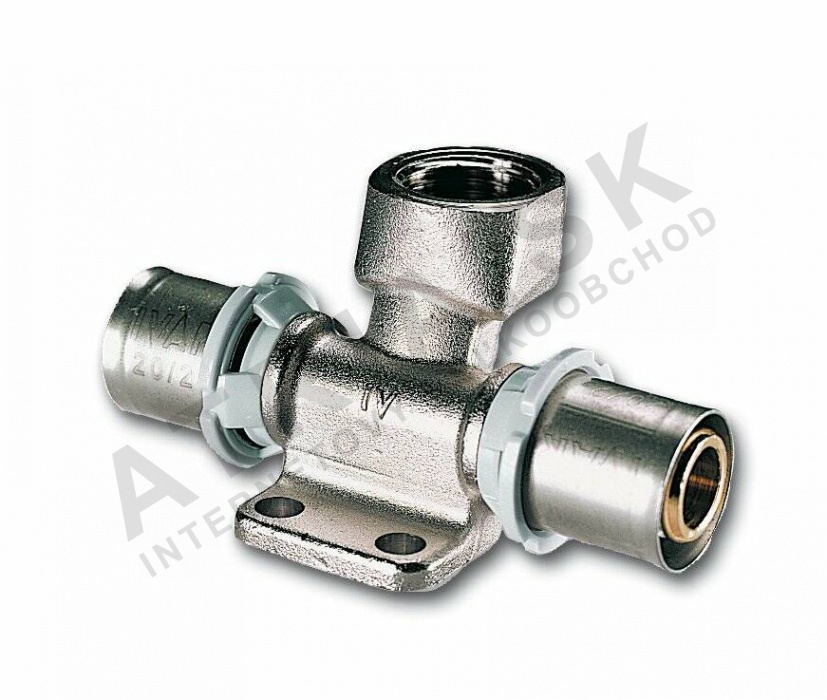

Nástenka PRESS - priechodná, 20 x 1/2" F x 20, priama IVAR.PT 5723

Podrobný popis

Tlačové stenové pripoje sa často používajú vo vykurovacích a vodoinštalačných systémoch na pripojenie potrubia k stenám alebo oddeleniam. Tieto pripoje sú neoddeliteľnou súčasťou aplikácií, kde musia potrubia prechádzať cez konštrukčné prvky ako sú steny alebo podlahy. Zabezpečujú pevné a netekúce spojenie, pričom zachovávajú integritu okolajúceho konštruktu. V obytných a komerčných budovách sa tlačové stenové pripoje často používajú v systémoch podlahového vytápenia, centrálnych vykurovacích inštalácií a vodovodných línii. Inštalatéri musia zabezpečiť, že pripoj je správne zaradený a že potrubie je úplne vložené, aby sa predišlo nesprávnemu zaradeniu a prípadným únikom.

Korektná inštalácia tlačových stenových pripojov vyžaduje pozornosť k priemeru potrubia a rozmerom pripoja. Pripoj musí byť kompatibilný s materiálom a hrúbkou potrubia. V systémoch s vysokou tepelnou expanziou je potrebné brať do úvahy flexibilitu pripoja, aby sa predišlo napätiam na spojení. Pred inštaláciou musia byť skontrolované tesniace materiály a súčiastky na poškodenie, aby sa zabezpečila spoľahlivá inštalácia.

Technické parametre

Materiál	Niklovo povlakovaná meď CW617N
Prevádzková teplota	+120 °C
Nominálny tlak	PN 10
Hmotnosť	0,193 kg
Kód	513007
Značka	IVAR

Nominálny tlak PN 10 znamená, že pripoj je vhodný pre systémy pracujúce pri maximálne 10 baru. Maximálna prevádzková teplota +120 °C znamená, že môže byť použitý v systémoch teplej vody a vykurovania. Tieto parametre sú dôležité pre výber správneho pripoja pre danú aplikáciu a zabezpečenie dlhodobého výkonu.

Inštalácia a pripojenie

Pripoj je navrhnutý na použitie s potrubím ALPEX rovnakého priemeru. Rozmery pripojenia sú 20 x 1/2 palca F x 20, čo znamená, že má priemer potrubia 20 mm a na jednej strane 1/2 palca sústočný závit. Inštalácia zahŕňa vloženie potrubia do pripoja a jeho stlačenie certifikovaným tlačovým nástrojom. Inštalatér musí zabezpečiť, že potrubie je úplne vložené do pripoja a že tlačový nástroj je správne zaradený, aby sa predišlo nerovnomernému stlačeniu. Bežné chyby pri inštalácii zahŕňajú použitie nesprávneho tlačového nástroja, nedostatočné vyčistenie potrubia pred stlačením alebo nedostatočnú kontrolu zaradenia pripoja do steny alebo oddelenia.

Kompatibilita a príslušenstvo

Tento pripoj je špecificky navrhnutý na použitie s potrubím ALPEX. Nie je kompatibilný s inými typmi potrubie alebo pripojov. Na kompletnú inštaláciu môže inštalatér potrebovať objednať ďalšie tlačové nástroje, tesniace kruhy alebo oporné tyče. Žiadne príbuzné produkty nie sú dostupné pre túto verziu.

Technická podstata pre projektantov

Pripoj funguje tak, že stláča EPDM tesniaci kruh medzi potrubím a teliskom pripoja. Niklovo povlakované teliesko z medeného zliatina poskytuje odolnosť proti korózií a odolnosť v mokrom prostredí. Súčiastka z nehrdzavejúcej ocele pridáva konštrukčnú podporu a zabezpečuje pevné spojenie. Pripoj je integrovaný do systému zaradením do potrubia a stlačením certifikovaným nástrojom. Trvanlivosť pripoja závisí od kvality inštalácie, prevádzkových podmienok a údržby systému. Správne zaradenie a stlačenie sú kritické pre predchádzanie únikom a zabezpečenie dlhodobého výkonu.

Servis a prevádzka

Pre tento pripoj nie sú potrebné žiadne špecifické servisné intervaly. Avšak počas bežných kontrol systému by inštalatér mal skontrolovať príznaky únikov, korózií alebo poškodenia tesniaceho kruhu. Ak sa zistí únik, pripoj by mal byť okamžite vymenený. Tlačové spojenie nie je navrhnuté na opätovné rozmontovanie, takže akýkoľvek poškodený pripoj vyžaduje úplnú výmenu komponentu.

Často kladené otázky

Môže byť tento pripoj použitý s medeným potrubím?
Nie, tento pripoj je špecificky navrhnutý na použitie s potrubím ALPEX a nie je kompatibilný s meďou.

Je možné znovu použiť pripoj po stlačení?
Nie, po stlačení pripoja sa nemôže znovu použiť. V prípade poškodenia alebo výmeny musí byť nainštalovaný nový pripoj.

Môže byť pripoj použitý v systémoch s vysokým tlakom?
Pripoj je certifikovaný pre nominálny tlak PN 10, čo je vhodné pre väčšinu vykurovacích a vodoinštalačných aplikácií. Nenávrhnutý je na systémy prekračujúce tento tlak.

Môže byť pripoj nainštalovaný vo vertikálnej polohe?
Áno, pripoj môže byť nainštalovaný v akomkoľvek smere, pokiaľ je potrubie správne zaradené a tlačový nástroj je korektne umiestnený.
