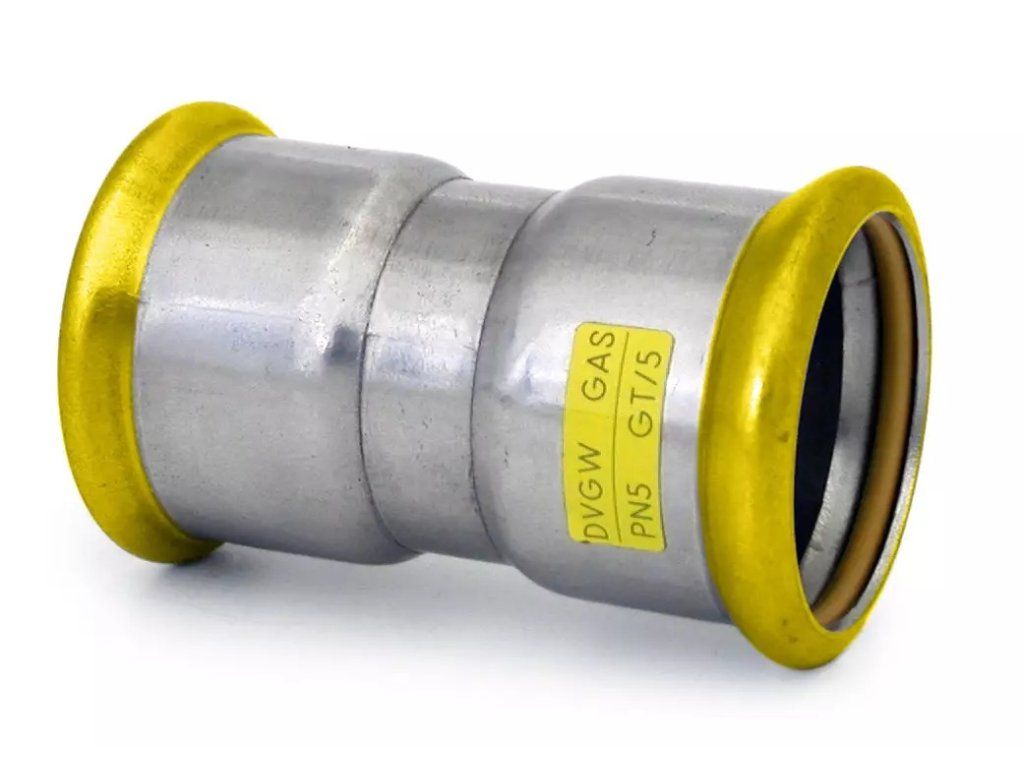

Nátrubok PRESS GAS - 18mm

Podrobný popis

Stlačovacia plynová spojka IVNGAS10.18 sa často používa v obytných a komerčných distribučných plynových sústavách. Poskytuje spoľahlivé spojenie medzi nehrdzavejúcimi potrubiami v systémoch prepravujúcich prirodzený plyn, bioplyn a tekutý propan. Inštalatéri pracujúci na plynových vedeniach v kúrení, priemyselných zariadeniach a plynových skladovacích aplikáciách nájdu túto spojku vhodnú pre udržiavanie tesných a odolných spojov. Systém tesnenia plochým kruhom zabezpečuje neprírastlivé spojenie za normálnych pracovných podmienok.

Táto spojka sa typicky inštaluje v stlačovacích systémoch, kde sa používajú mechanické stlačovacie nástroje na zabezpečenie spojenia. Je zvlášť vhodná v prostrediach, kde je potrebná odolnosť proti korózií a chemickému vplyvu, napríklad v podzemných alebo priemyselných plynových sieťach. Konštrukcia z nehrdzavejúceho ocele umožňuje dlhodobú odolnosť v agresívnych atmosférách.

Technické parametre

Materiál	Nehrdzavejúca oceľ Wst. Nr. 1.4404 (AISI 316L), tesniaci kruh HNBR žltý
Pracovná teplota	-20 °C
Nominálny tlak	PN 5
Kód	IVNGAS10.18
Značka	IVAR

Nominálna tlaková trieda PN 5 ukazuje, že spojka dokáže vydržať maximálny tlak 5 bar za normálnych pracovných podmienok. Rozsah pracovných teplôt od -20°C do +70°C umožňuje využitie v chladných aj teplých prostrediach, čo z nej robí vhodný produkt pre širokú škálu klimatických podmienok. Tieto parametre sú základné pre správne rozmery a výber, čím sa zabezpečí, že spojka vyhovuje hydraulickým a termálnym požiadavkám systému.

Inštalácia a pripojenie

Spojka IVNGAS10.18 sa inštaluje pomocou štandardného stlačovacieho nástroja, ktorý stlačí spojku okolo potrubia. Rozmery pripojenia zodpovedajú priemeru potrubia 18 mm. Pred inštaláciou musia byť koncové časti potrubia čisté a bez hrboľov, aby sa zabezpečilo správne sedenie tesniaceho kruhu. Spojka musí byť zaradená do osi potrubia, aby sa predišlo nadmernému namáhaniu spojenia. Častou chybou počas inštalácie je nesprávne zaradenie alebo preťaženie, čo môže poškodiť tesniaci kruh a ohrozit tesnosť. Po stlačení by mala byť spojka vizuálne skontrolovaná na rovnomerné stlačenie a správne sedenie proti pripojenému potrubiu.

Kompatibilita a príslušenstvo

Táto spojka je kompatibilná s nehrdzavejúcimi potrubiami rovnakého priemeru a je navrhnutá na použitie s plochými tesniacimi systémami. K inštalácii môžu byť potrebné ďalšie komponenty ako stlačovacie nástroje, tesniace kruhy a nástroje na režanie potrubia. Vzhľadom na špecifické rozmery spojky je dôležité, aby všetky komponenty systému boli rovnakého typu a veľkosti. Pre túto verziu nie sú k dispozícii žiadne alternatívne alebo príbuzné produkty.

Technický pozadie pre projektantov

Spojka funguje pomocou mechanického stlačovacieho systému, ktorý zabezpečí potrubie v adaptére. Nehrdzavejúca oceľová konštrukcia poskytuje vysokú odolnosť proti korózií a mechanickému namáhaniu, zatiaľ čo tesniaci kruh HNBR zabezpečuje tesné a odolné spojenie. Vlastnosti materiálu 1.4404 (AISI 316L) nehrdzavejúcej ocele umožňujú dlhodobú stabilitu v agresívnych prostrediach. Integrovanie do systému závisí od správneho zaradenia a rovnomerného rozdelenia náteru na spojení. Faktory ovplyvňujúce životnosť zahŕňajú kvalitu inštalácie, stav koncových častí potrubia a pracovné prostredie.

Služba a prevádzka

Spojka vyžaduje minimálny servis vďaka odolným materiálom. Počas bežných inšpekcií by mala byť spojka skontrolovaná na prípadné úniky, koróziu alebo mechanické poškodenie. Tesniaci kruh by mal byť neporušený a správne sediaci. Pre tento komponent nie sú špecifikované žiadne plánované servisné intervaly. V prípade podozrenia z úniku by mal byť systém vyrovnateľný a spojenie skontrolované na opotrebenie alebo nesprávne zaradenie.

Často kladené otázky

Môže byť IVNGAS10.18 použitý s bioplynom?
Áno, spojka je schválená na použitie s bioplynom a prirodzeným plynom ako aj tekutým propanom. Materiál a tesniaci systém sú vhodné pre tieto médiá za špecifikovaných pracovných podmienok.

Aká je maximálna pracovná teplota spojky?
Spojka je určená pre pracovné teploty až do +70°C. Prekročenie tejto hranice môže ovplyvniť integritu tesniaceho kruhu a celkové výkony spojenia.

Je spojka vhodná pre podzemnú inštaláciu?
Áno, konštrukcia z nehrdzavejúcej ocele a tesniaci systém z nej robia vhodný pre podzemné distribučné plynové sústavy, ak inštalácia dodržiava pokyny výrobcu a miestne predpisy.

Môže byť spojka použitá s medenými potrubiami?
Nie, spojka je špecificky navrhnutá pre nehrdzavejúce potrubia. Použitie s meďou vyžaduje iné adaptéry a môže spôsobiť problémy s kompatibilitou a potenciálny zlyhajúci spojenie.
