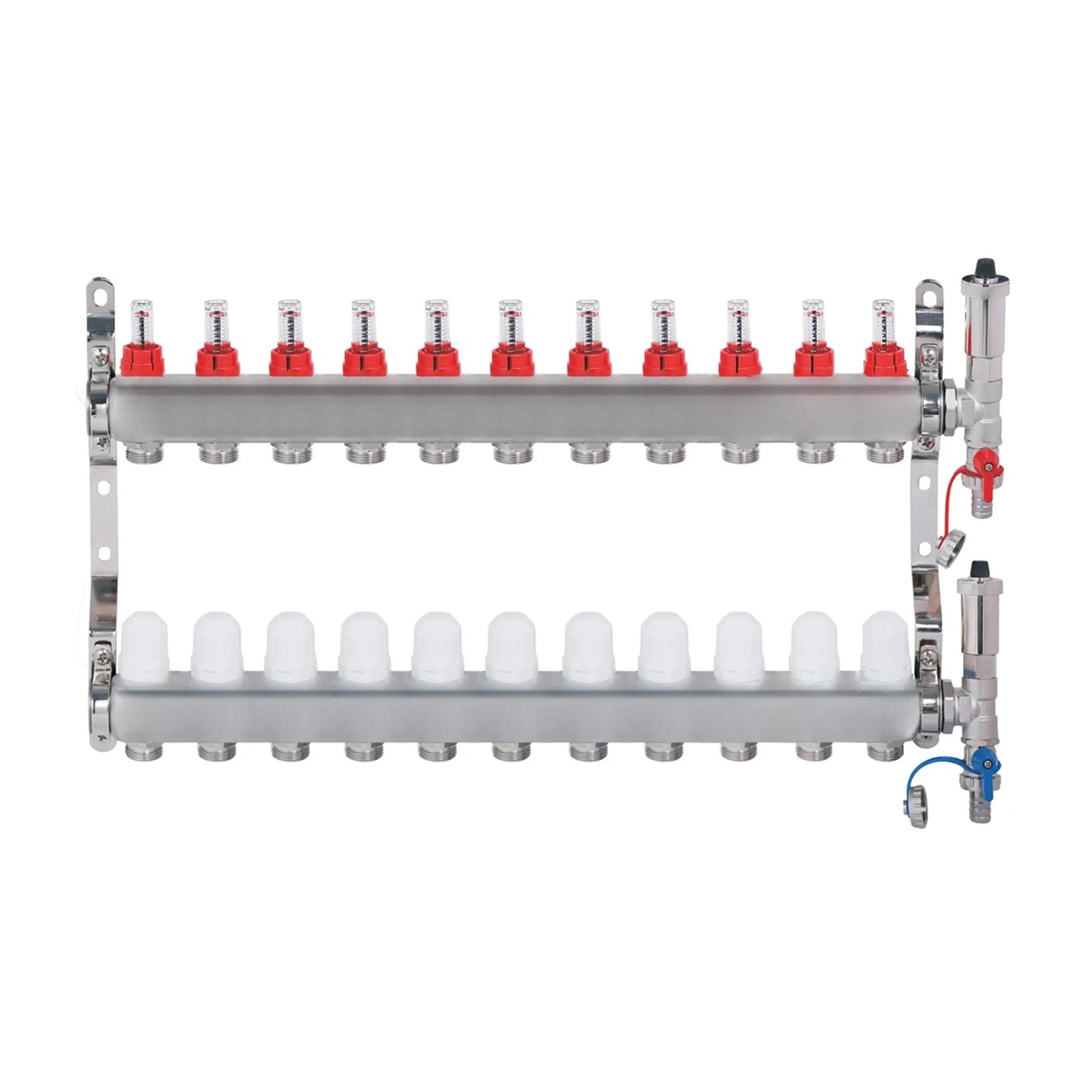

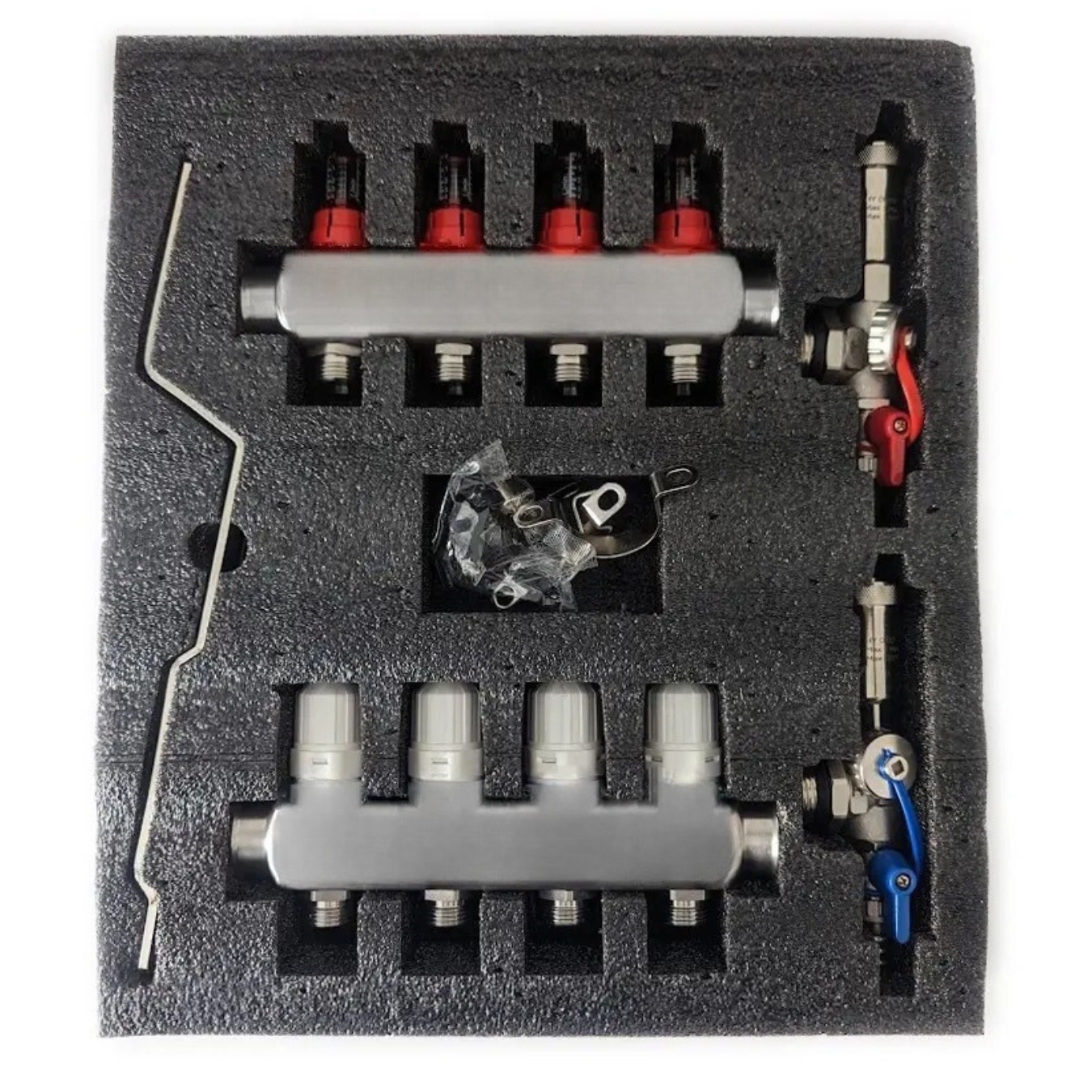

Nerezový rozdeľovač hranatý – 11 okruhov, prietokomery, termostatické ventily, automatické odvzdušňovacie ventily, pripojenie 1"

Podrobný popis

Tento štvorcový nehrdzaviaci rozdeľovač sa často používa v obytných a komerčných systémoch podlahového kúrenia a chladenia. Umožňuje presné riadenie prúdu a teploty v rôznych zónach. Inštalatéri často pracujú s touto jednotkou v aplikáciách podlahového kúrenia, kde sa pripája k centrálnemu kotlu alebo tepelnému čerpadlu a distribuuje vyhriatú alebo ochladenú vodu do jednotlivých podlahových slučiek. Jednotka je vhodná pre nové inštalácie aj pre rekonštrukcie systémov, najmä v budovách s komplexnými požiadavkami na zónovanie.

Navrhnutá pre použitie s potrubím PEX-AL-PEX 16x2, rozdeľovač zabezpečuje kompatibilitu so štandardnými systémami podlahového kúrenia. Zahrnutie termostatických ventilov a prúdových meradiel umožňuje riadenie jednotlivých zón a presné meranie prúdu. Jednotka je tiež vybavená automatickými vzduchovými ventilmi, aby sa zabezpečila optimálna výkonová schopnosť systému a znížila sa pravdepodobnosť vzduchových blokád. Konštrukcia z nehrdzavacieho ocele poskytuje dlhodobú odolnosť a odolnosť proti korózií, čo ju robí ideálnou pre použitie v prostrediach s kolísajúcimi teplotami a rôznymi vodnými podmienkami.

Technické parametre

EAN	5903887102407
Material armatúry	Stlačená mosadz Ms 58, niklová
Dĺžka rozdeľovača bez guľových ventilov	645 mm
Dĺžka rozdeľovača s guľovými ventilmi	695 mm
Kapaliny	Kúrenie vody, chladiaca voda, vodné zmesi so štandardnými protikoróznymi nezmrznúcimi prísmenami
Material	Mosadz, teplouodolné plastiky, nehrdzavacia oceľ 1.4301
Maximálny pracovný tlak	4 - 6 bar
Maximálna povolená pracovná teplota	+ 80 °C
Maximálny povolený pracovný tlak	6 bar
Maximálny testovací tlak	10 bar
Doporučené potrubie	PEX-AL-PEX 16 x 2
Doporučené pripojenia	Stlačené spojky na ALPEX 16 x 2 ALU-EK potrubie
Doporučené obaly	Obaly pre rozdeľovače
Plášťový tesnenie	WS 3825
Počet obvodov	Oná
Presnosť merania	+/- 10 %
Prúd	1,12 m3/h
Prúdové meradlá	Dvojité regulovanie s možnosťou uzamknutia
Odvetvie pripojenie	Ek, Eurocone
Vstupné a výstupné pripojenie	1"
Povolené teploty kapalín	- 10 °C do 120 °C
Merací rozsah	0-5 l/min
Tesnenie	EPDM
Aplikácia	Kúrenie a chladiace systémy
Závit	DIN ISO EN 228-1
Zvuková izolácia	DIN 4109
Štát pôvodu	Nemecko
Kód	ROZDZ.11SS

Technické parametre sú esenciálne pre správny návrh systému a výber komponentov. Maximálny pracovný tlak 6 bar a teplotný rozsah -10°C do 120°C definujú podmienky, za ktorých môže byť rozdeľovač bezpečne použitý. 11 pripojení umožňuje riadenie viacerých zón, zatiaľ čo prúdové meradlá poskytujú presné meranie prúdu v rozsahu 0–5 l/min. 1-palcové závitové pripojenia zabezpečujú kompatibilitu so štandardnými potrubnými systémami, a doporučené potrubie PEX-AL-PEX 16x2 zabezpečuje optimálnu tepelnú vodivosť a flexibilitu.

Inštalácia a pripojenie

Inštalácia začína pripevnením rozdeľovača na montážne závesy alebo obaly. Rozdeľovač má 1-palcové závitové pripojenia pre hlavný vstup a výstup, ktoré musia byť pripojené k centrálnemu kúreniu alebo chladiaciemu systému. Každé pripojenie sa pripája k samostatnej podlahovej slučke pomocou 3/4-palcových Euroconus spojiek, ktoré vyžadujú stlačené spojky pre bezpečné pripojenie. Inštalatéri by mali zabezpečiť, že všetky pripojenia sú správne tesnené EPDM tesneniami a že systém je voľný od vzduchových bublin pomocou automatických vzduchových ventilov. Bežné chyby inštalácie zahŕňajú nesprávne stlačenie Euroconus spojiek a nedokázané zaradenie termostatických ventilov správne so systémom riadenia.

Kompatibilita a príslušenstvo

Tento rozdeľovač je kompatibilný so štandardnými systémami podlahového kúrenia s potrubím PEX-AL-PEX 16x2. Pre bezpečné pripojenie sú odporúčané stlačené spojky pre potrubie ALPEX 16x2 ALU-EK. Jednotka by mala byť inštalovaná v dedikovanom obale, aby bola chránená pred fyzickým poškodením a environmentálnymi faktormi. Príslušenstvo ako sú závesy na stenu a obaly pre rozdeľovač by mali byť objednané osobitne. Rozdeľovač je tiež kompatibilný s elektrotermálnymi hlavami (servo) pre automatizované riadenie teploty, ktoré môžu byť namontované na termostatické ventily pomocou závitu M30x1.5.

Technický pozadie pre návrhárov

Rozdeľovač pracuje rozdeľovaním prúdu vyhriatej alebo ochladenej vody do viacerých zón, každá z ktorých je riadená termostatickým ventilom a prúdovým meradlom. Nehrdzavacia oceľová konštrukcia zabezpečuje dlhodobú odolnosť a odolnosť proti korózií, zatiaľ čo EPDM tesnenia poskytujú spolehlivé tesnenie proti únikom. Euroconus pripojenia umožňujú flexibilné a bezpečné potrubné usporiadanie, a 1-palcové závitové vstupy a výstupy zabezpečujú kompatibilitu so štandardnými kúrenými systémami. Výkon rozdeľovača je ovplyvnený kvalitou potrubných pripojení, presnosťou prúdových meradiel a správnou inštaláciou termostatických ventilov. Návrhári by mali zabezpečiť, že systém je vyvážený, aby sa zabránilo nerovnomernému kúreniu alebo chladeniu v rôznych zónach.

Servis a prevádzka

Pravidelná údržba je esenciálna pre to, aby rozdeľovač fungoval správne. Inštalatéri by mali pravidelne skontrolovať automatické vzduchové ventily, aby sa uistili, že sú voľné od blokád a fungujú správne. Termostatické ventily by mali byť preverené na známky opotrebenia alebo poškodenia, a prúdové meradlá by mali byť overené na presnosť. V technických údajoch nie sú uvedené konkrétne intervaly údržby, ale odporúča sa pravidelné preverovanie, aby sa časťa identifikovali a vyriešili potenciálne problémy. Akékoľvek úniky alebo chyby by mali byť vyriešené okamžite, aby sa zabránilo poškodeniu systému a zabezpečila sa optimálna výkonová schopnosť.

Často kladené otázky

Môže byť tento rozdeľovač použitý s ne-PEX-AL-PEX potrubím?
Odporúča sa použiť potrubie PEX-AL-PEX 16x2 pre optimálnu kompatibilitu a výkon. Iné typy potrubie môžu vyžadovať dodatočné spojky alebo úpravy.

Je možné pridať viac pripojení k rozdeľovaču?
Rozdeľovač má pevné 11 pripojení. Viac pripojení by vyžiadalo iný model alebo modul na rozšírenie, ktorý nie je s touto jednotkou vrátaný.

Môžu byť termostatické ventily nahradené elektrickými aktuátormi?
Áno, termostatické ventily sú kompatibilné s elektrotermálnymi hlavami (servo) pre automatizované riadenie teploty. Tieto môžu byť namontované pomocou závitu M30x1.5.

Aký je maximálny povolený tlak pre rozdeľovač?
Maximálny povolený pracovný tlak je 6 bar. Prekročenie tohto tlaku môže spôsobiť poruchu systému alebo poškodenie rozdeľovača.

Dokumenty na stiahnutie

• Hygienicky certifikovaný PZH - rozdeľovače, rozdeľovacie nosníky a príslušenstvo (PDF)
