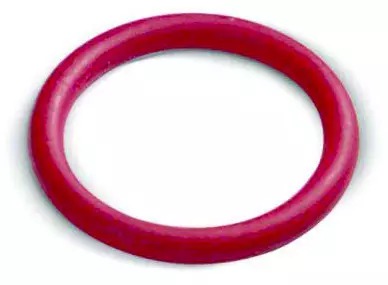

O-krúžok - 15mm; FPM (červený)
Kód: I007243Súvisiaci tovar
Podrobný popis
Systémy s preťahovaným spojením sa často využívajú v moderných systémoch vykurovania, zavlažovania a priemyselných potrubných sústavách kvôli ich rýchlosti a spoľahlivosti. Inštalatéri pracujúce na systémoch centrálnych kúrení, požiarnych systémoch, systémoch stlačeného vzduchu a priemyselných potrubie často používajú komponenty s preťahovaným spojením, aby sa vyhli svarovaniu alebo závitovaniu. Tieto systémy vyžadujú presné tesnenie, aby sa zabránilo únikom a zabezpečilo dlhodobé fungovanie. Tesnicí kroužek IVAR I007243 je špecificky navrhnutý pre spojenia s priemerom 15 mm v takýchto prostrediach, kde poskytuje bezpečné tesnenie za rôznych pracovných podmienok.
Typické aplikácie zahŕňajú inštaláciu potrubie pre vykurovanie v uzavretých tlakových systémoch, chladené vody a chladiace potrubia, požiarny systém, potrubia HVAC a solárne tepelné systémy. V týchto systémoch zabezpečuje tesnicí kroužek tesné spojenie medzi potrubím a prípojkou, udržiava integritu systému aj za kolísajúcich teplôt a tlakov. Materiál tesnenia musí odolávať deformácii a udržiavať svoje vlastnosti v čase, najmä v prostrediach s častým termickým cyklom alebo expozíciou chemikáliám.
Technické parametre
| Pracovná teplota | -20 °C |
|---|---|
| Nominálny tlak | PN 16 |
| Kód | I007243 |
| Značka | IVAR |
Pracovný rozsah teplôt od -20 °C do +85 °C, s maximom +120 °C, umožňuje využitie tohto tesnicého kruhu v systémoch vystavených chladným okolnostiam alebo stredným teplôtam. Nominálny tlak PN16 znamená, že dokáže vydržať až 16 barov spojitého tlaku, čo ho činí vhodným pre vysokotlakové aplikácie, ako sú priemyselné potrubia a požiarny systém. Tieto parametre sú základné pre správne rozmery a výber, aby sa zabezpečilo spoľahlivé fungovanie komponentu za očakávaných pracovných záťaží.
Inštalácia a pripojenie
Pri inštalácii sa tesnicí kroužek umiestni do drážky prípojky s preťahovaným spojením pred vložením potrubia. Pripojenie sa dokončí certifikovaným stlačovacím nástrojom, ktorý stlačí prípojku okolo potrubia, čím sa zabezpečí bezpečné a netekúce spojenie. Pred inštaláciou musí byť tesnicí kroužek preverený na poškodenie a koniec potrubia musí byť čistý a bez hrboľov. Bežné chyby zahŕňajú použitie poškodeného tesnicého kruhu, nesprávne nastavenie stlačovacieho nástroja alebo nesprávne zaradenie potrubia a prípojky. Tieto chyby môžu viesť k únikom alebo skorému poškodeniu spojenia.
Kompatibilita a príslušenstvo
Tento tesnicí kroužek je kompatibilný s prípojkami IVAR rovnakej veľkosti a typu systému. Je navrhnutý na použitie s oceľovými potrubiami a prípojkami v systémoch s preťahovaným spojením. Pre väčšie systémy alebo iné konfigurácie môžu byť potrebné ďalšie komponenty, ako sú dilatačné spoje alebo podpierky. Pre túto verziu nie sú uvedené žiadne konkrétne príslušenstvo, ale inštalatéri by mali zabezpečiť, že všetky časti sú z rovnakého systému, aby sa udržala kompatibilita a výkon.
Technický pozadie pre projektantov
Tesnicí kroužek je vyrobený z FPM (fluorokarbonová guma), materiálu známeho svojou odolnosťou voči teplote, olejom a chemikáliám. To ho činí vhodným na použitie v prostrediach, kde sa očakáva expozícia agresívnym médiám. Systém s preťahovaným spojením závisí od mechanického stlačenia prípojky okolo potrubia, pričom tesnicí kroužek slúži ako primárne tesnenie. Výkon systému je ovplyvnený faktormi ako kvalita stlačovacieho nástroja, stav tesnicého kruhu a zaradenie komponentov. Správny návrh zabezpečuje, že systém dokáže vydržať očakávanú termickú expanziu a tlak bez poškodenia tesnenia.
Služba a prevádzka
Po inštalácii tesnicí kroužek nepotrebuje pravidelnú údržbu. Počas prevádzky je však dôležité preveriť, či neexistujú známky opotrebenia, deformácie alebo chemického poškodenia. Ak systém pracuje pri teplotách vyšších ako je špecifikovaný rozsah alebo s nekompatibilnými médiami, tesnicí kroužek sa môže degradovať rýchlejšie. Pre tento komponent nie sú definované konkrétne intervaly údržby, ale by mal byť vymenený, ak sa počas bežných kontrol zistia poškodenia alebo degradácia.
Často kladené otázky
Môže byť tesnicí kroužek IVAR I007243 použitý v požiarnych systémoch?
Áno, je vhodný na použitie v požiarnych systémoch pracujúcich pri nominálnom tlaku až do PN16 a teplotách v špecifikovanom rozsahu.
Je tesnicí kroužek kompatibilný s inertnými plygmami?
Áno, je navrhnutý na použitie s inertnými plygmami, pokiaľ tlak a teplota zostávajú v špecifikovaných limitoch.
Môže byť tesnicí kroužek použitý v solárnych tepelných systémoch?
Áno, je vhodný pre solárne tepelné systémy, kde pracovná teplota nepresahuje +85 °C a tlak zostáva v rámci PN16.
Je tesnicí kroužek vhodný na použitie v systémoch stlačeného vzduchu?
Áno, je kompatibilný s systémami stlačeného vzduchu pracujúcimi pri tlakoch až do PN16 a v teplotnom rozsahu od -20 °C do +85 °C.
Dodatočné parametre
| Kategória: | IVAR.IVO.FPM C - O-krúžky |
|---|---|
| Hmotnosť: | 0.01 kg |
| Dostupnosť: | Skladom alebo u dodávateľa |
| Posledná aktuálizacia ceny: | 06.01.2025 10:24:03 |
