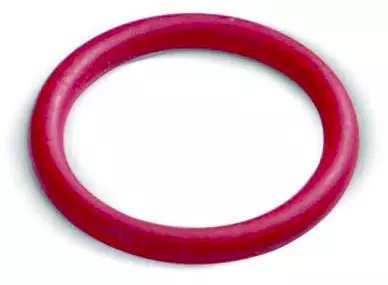

O-krúžok - 28mm; FPM (červený)

Podrobný popis

Tlakové systémy sa často používajú v obytných a komerčných budovách pre vykurovanie, požiarovo-extinzné systémy, stlačený vzduch a priemyselné plyny. Inštalatéri pracujúci na uzavretých vykurovacích systémoch, fotovoltaických inštaláciách alebo priemyselných potrubie vyžadujú spoľahlivé tesnenie, ktoré funguje za rôznych teplôt a tlakov. Tento tesnicí kroužek je špecificky vhodný pre prostredia, kde systém pracuje pri teplotách až do -20 °C a až do +85 °C, s maximálnou povolenou teplotou +120 °C. Podporuje nominálny tlak PN 16 a je kompatibilný s tlakovými systémami s IVAR príslušenstvom.

Správne vybrané tesnenie zabezpečuje dlhodobé fungovanie a beznetekovú prevádzku. Tento tesnicí kroužek je určený na použitie s tlakovými spojkami, ktoré majú jednu pevnú a jednu vložnú stranu. Používa sa spolu s IVAR tlakovými príslušenstvami pre veľkosti medzi 15 mm a 108 mm. Systém umožňuje rýchlu montáž bez potreby svarovania alebo závitovania, čím sa zníži čas inštalácie a pravdepodobnosť chýb pri montáži.

Technické parametre

Pracovná teplota	-20 °C
Nominálny tlak	PN 16
Kód	I007246
Značka	IVAR

Pracovný rozsah teplôt a nominálny tlak sú zásadné pre určenie vhodnosti pre rôzne aplikácie. Minimálna teplota -20 °C znamená, že tesnicí kroužek vydrží chladné prostredia, napríklad nevykurované technické miestnosti alebo vonkajšie inštalácie v teplomilnom klimaté. Nominálny tlak PN 16 znamená, že systém môže bezpečne vydržať tlak až do 16 bar, čo ho robí vhodným pre vysokotlakové vykurovacie a priemyselné systémy.

Inštalácia a pripojenie

Tesnicí kroužek sa inštaluje do spojky počas tlakového montáže. Príslušenstvo musí byť správne zaradené do potrubia pred stlačením, aby sa zabezpečilo správne sedenie tesnenia. Veľkosť pripojenia musí zodpovedať vnútornému priemeru potrubia, aby sa predišlo nesprávnemu zaradeniu alebo nedostatočnému stlačeniu. Počas inštalácie je dôležité overiť, že tesnicí kroužek nie je poškodený a že tlakový nástroj je správne nastavený pre konkrétnu veľkosť potrubia. Bežné chyby zahŕňajú použitie nesprávnych tlakových nástrojov, ktoré môžu viesť k nedokončenému stlačeniu, alebo nedbanlivé vyčistenie koncov potrubia pred montážou, čo môže ohroziť tesnosť.

Kompatibilita a príslušenstvo

Tento tesnicí kroužek je kompatibilný s IVAR tlakovými spojkami a príslušenstvom navrhnutým pre veľkosti medzi 15 mm a 108 mm. Odporúča sa použiť tesnicí kroužek spolu s IVAR tlakovými príslušenstvami, ktoré sú hodnotené pre rovnaké pracovné podmienky. Na štandardnú inštaláciu nie sú potrebné ďalšie príslušenstvo, ale je dôležité zabezpečiť, že všetky komponenty sú z rovnakého výrobcu, aby sa udržala integrita systému a dodržiavali sa technické špecifikácie.

Technický pozadie pre projektantov

Tesnicí kroužek funguje ako statické tesnenie medzi potrubím a spojkou. Je vyrobený z FPM (fluorokarbonová guma), syntetická guma známa svojou odolnosťou voči teplote, olejom a chemikáliám. Odolnosť materiálu voči tepelnému rozťaženiu a skráteniu zabezpečuje konzistentné tesnenie v priebehu času. Tesnicí kroužek je integrovaný do dizajnu spojky a stlačený počas tlakového procesu, čím vznikne tesný a odolný pripojenie. Trvanlivosť je ovplyvnená faktormi ako presnosť inštalácie, systémový tlak a environmentálne podmienky. Tesnicí kroužek nie je certifikovaný pre aplikácie s pitnou vodou, preto pre systémy s pitnou vodou musia byť vybrané alternatívne tesnenie.

Služba a prevádzka

Pravidelná inšpekcia tlakových spojov sa odporúča na odhalenie znakov opotrebenia alebo netekov. Systém nepožaduje pravidelnú údržbu, ale vizuálne kontroly by mali byť vykonané počas ročného servisu celého potrubného sústavy. Ak sa objaví netek, postihnutej časti sa má oddeliť a skontrolovať poškodenie tesnenia alebo spojky. Náhrada tesnenia vyžaduje demontáž spojenia, ktorá môže vyžadovať rezanie potrubia, ak sa tlakové pripojenie nedá odmontovať.

Často kladené otázky

Môže sa tento tesnicí kroužek použiť s medeným potrubím?
Áno, ak je medené potrubie kompatibilné s tlakovými IVAR príslušenstvami a systém pracuje v rámci špecifikovaných teplôt a tlakov.

Je tento tesnicí kroužek vhodný na použitie v požiarovo-extinzných systémoch?
Áno, je vhodný pre požiarovo-extinzné systémy, ktoré pracujú v rozsahu teplôt -20 °C až +85 °C a až do maximálne +120 °C.

Môže sa tento tesnicí kroužek použiť s inertnými plyngami?
Áno, tesnicí kroužek je vhodný pre použitie s inertnými plyngami ako súčasť priemyselného distribučného systému plynu.

Je tento tesnicí kroužek kompatibilný s inými IVAR tlakovými komponentami?
Áno, je navrhnutý na použitie s IVAR tlakovými spojkami a príslušenstvami v rámci špecifikovaných veľkostí a tlakov.
