Oblúk 45° MF, 15 x 15 IVAR.IVC23

Podrobný popis

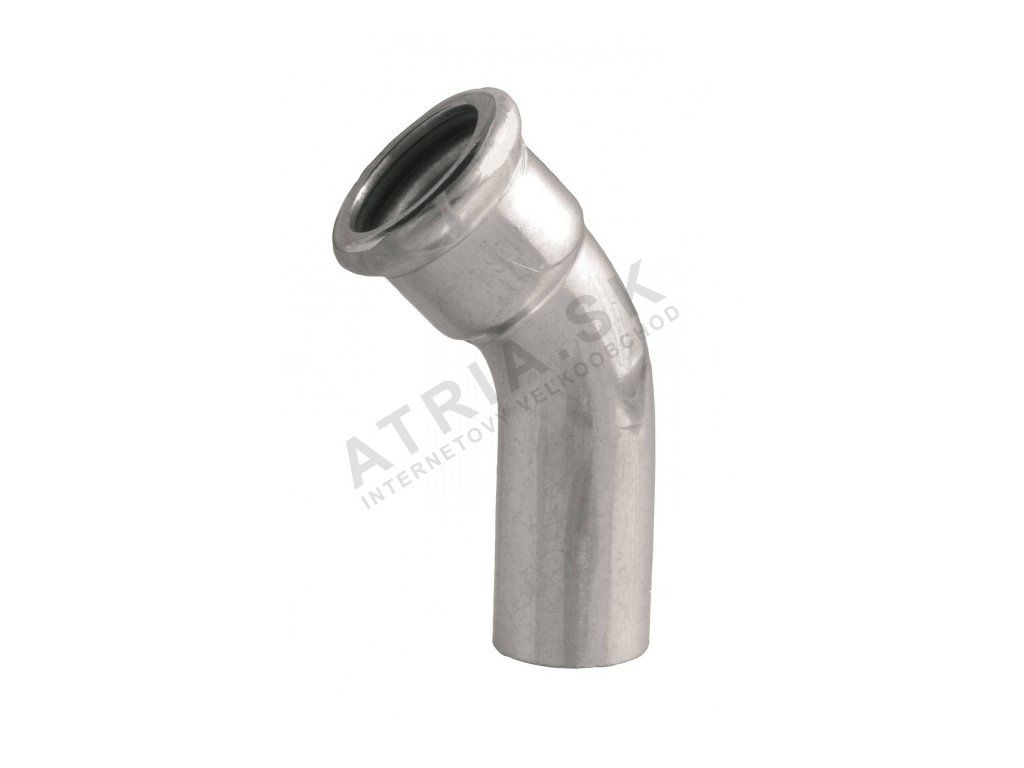

Stlačené spoje ako Arch 45° MF IVC23.15 sa často využívajú v uzavretých vykurovacích systémoch, požiarovej ochrane a priemyselných kanalizačných systémoch. Inštalatéri pracujúci na centrálnych vykurovacích, chladiacich alebo klimatizačných systémoch často integrujú tieto komponenty na vytvorenie spoľahlivých, netekúcich spojov bez potreby svarov. Ohyb je vhodný pre systémy pracujúce v rozsahu teplôt a je navrhnutý na použitie so stlačovacími nástrojmi kompatibilnými s čeľami typu M. Je zvlášť užitočný v aplikáciách, kde priestorové obmedzenia vyžadujú spoje pod uhlom a kde je nevyhnutná vysoká odolnosť proti tlaku.

Tieto spoje sa často vyskytujú v obytných a komerčných budovách, vrátane priemyselných zariadení, kde je potrebná kanalizačná rúrka pod tlakom. Uhol 45° umožňuje zmeny smeru potrubných rozvodov, najmä v úzkej priestoroch alebo tam, kde sa preferujú postupné zmeny smeru kvôli hydrodynamike. Materiál a dizajn zabezpečujú kompatibilitu s rôznymi médiami, vrátane suchého vzduchu, inertných plynov a vodných systémov.

Technické parametre

Materiál	uhlíkový oceľový plech
Prevádzková teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnosť proti vysokému tlaku až do	16 bar
Hmotnosť	0,039 kg
Kód	IVC23.15
Značka	IVAR

Rozsah prevádzkových teplôt od -20 °C do +120 °C a maximálna tlaková hodnota 16 bar robia z tohto spoja vhodný pre širokú škálu aplikácií. Materiál a tesniace vlastnosti zabezpečujú odolnosť v rôznych podmienkach. Tieto parametre sú základné pre správne rozmery a výber správneho komponentu pre daný systém.

Inštalácia a pripojenie

Arch 45° MF IVC23.15 sa inštaluje pomocou stlačovacieho nástroja kompatibilného s čeľami typu M. Spoj má jednu stlačenú stranu a jednu stranu na zasunutie, ktorá sa pripája k trubke. Inštalatér musí zabezpečiť, že stlačovací nástroj je správne zaradený k spoju a že indikátor formovania je úplne zapojený. Bežné chyby zahŕňajú nesprávne zaradenie počas stlačovania alebo použitie nekompatibilného nástroja, čo môže viesť k nedokonalému tesneniu. Po inštalácii by sa spoj mal vizuálne skontrolovať na správne formovanie a na neprítomnosť neteknutí.

Kompatibilita a príslušenstvo

Tento stlačený ohyb je kompatibilný s ostatnými IVAR stlačenými spojmi a trubkami v rovnakom systéme. Je navrhnutý na použitie s EPDM kruhom a vyžaduje stlačovací nástroj správneho typu pre bezpečnú montáž. Nie sú potrebné žiadne ďalšie povrchové úpravy alebo omešujúce prostriedky pre inštaláciu. Inštalatéri by mali zabezpečiť, že všetky komponenty sú z rovnakého systému, aby sa udržala kompatibilita a výkon.

Technický pozadie pre projektantov

Arch 45° MF IVC23.15 je vyrobený z uhlíkového oceľového plechu, ktorý poskytuje odolnosť proti korózii a mechanickému poškodeniu. Silikónový EPDM kruh zabezpečuje tesné tesnenie v prevádzkových podmienkach. Mechanizmus stlačovacieho spojenia eliminuje potrebu svarov alebo závitových spojov, čím sa zníži inštalácia a pravdepodobnosť neteknutí. Spoj je vhodný na integráciu do uzavretých tlakových systémov a môže sa použiť s rôznymi médiami, vrátane vody, suchého vzduchu a inertných plynov. Vlastnosti materiálu a dizajn zabezpečujú dlhodobý výkon v oblasti vykurovania a priemyselných aplikácií.

Služba a prevádzka

Pre tento spoj nie sú počas bežnej prevádzky potrebné žiadne špecifické servisné intervaly. Stlačovací spoj je navrhnutý ako trvalý a nepotrebuje pravidelné údržby. Odporúča sa však pravidelné vizuálne kontroly na overenie prípadných znakov opotrebenia, korózie alebo poškodenia. Ak sa zistia akékoľvek problémy, dotknutá časť by mala byť nahradená, aby sa udržala integrita systému.

Často kladené otázky

Môže sa Arch 45° MF IVC23.15 použiť v solárnych systémoch?
Áno, spoj je vhodný na použitie v solárnych potrubných systémoch kvôli svojej odolnosti proti vysokým teplotám a kompatibilita s tlakovými médiami.

Je spoj kompatibilný s ostatnými IVAR stlačenými komponentmi?
Áno, je navrhnutý na prácu s ostatnými IVAR stlačenými spojmi a trubkami v rovnakom systéme.

Môže sa spoj použiť pre aplikácie suchého vzduchu?
Áno, vlastnosti materiálu a tesnenia zabezpečujú jeho vhodnosť pre použitie s suchým vzduchom a inertnými plyngami.

Je spoj certifikovaný pre pitnú vodu?
Nie, spoj nie je certifikovaný pre použitie v systémoch s pitnou vodou.
