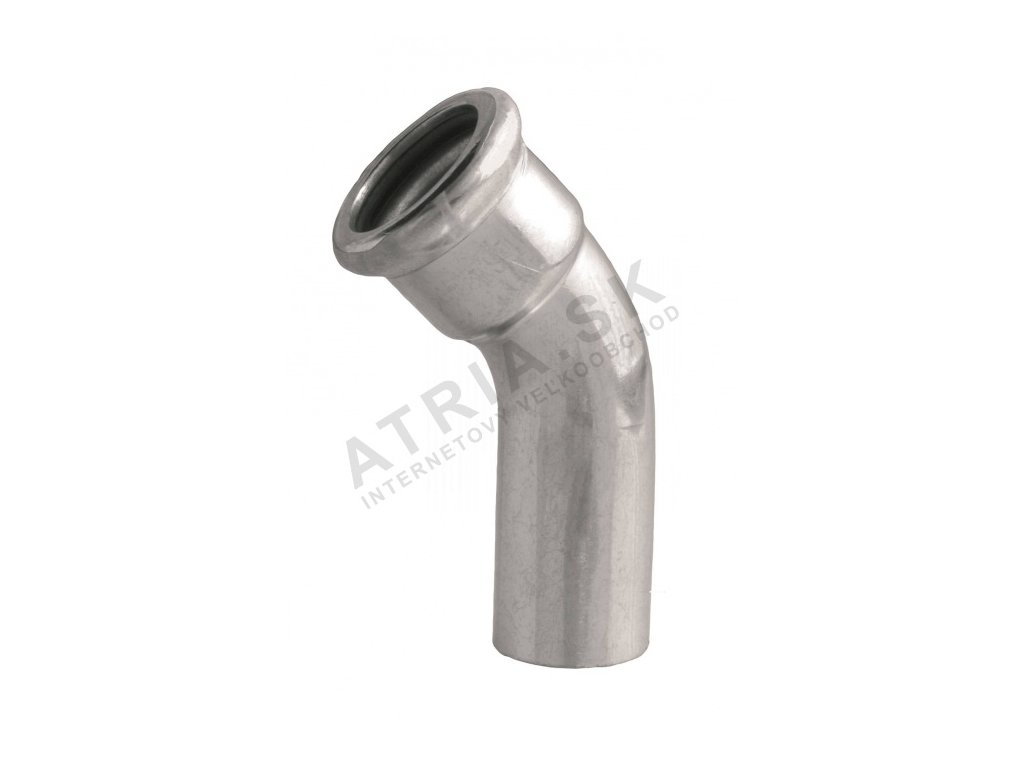

Oblúk 45° MF, 35 x 35 IVAR.IVC23

Podrobný popis

Tento 45° stlačený ohyb sa často používa v uzavretých vykurovacích systémoch, požiarnych systémoch, chladiacich systémoch a priemyselných vzduchových systémoch. Je vhodný pre aplikácie, kde je potrebná zmena smeru bez potreby svaru alebo závitových spojov. Priechod je ideálny pre HVAC systémy, solárne inštalácie a stlačené vodné obvody v obchodných a priemyselných budovách. Zabezpečuje bezpečný a netekúci spoj pri použitie kompatibilných stlačovacích nástrojov a EPDM tesniacich kruhov.

Inštalatéri pracujúci na centrálnych vykurovacích, požiarovo-technických alebo priemyselných potrubných systémoch nájdu tento priechod vhodný pre prostredia s kolísajúcimi teplotami a vysokými tlakovými podmienkami. Ohyb je navrhnutý na využitie v uzavretých systémoch, kde je médiom voda, suchý vzduch alebo inertné plyny. Nie je certifikovaný pre aplikácie s pitnou vodou.

Technické parametre

Materiál	uhlíkový pozinkovaný oceľ
Prevádzková teplota	-20 °C
Jmenovitý tlak	PN 16
Odolnosť proti vysokému tlaku do	16 bar
Hmotnosť	0,128 kg
Kód	IVC23.35
Značka	IVAR

Teplotný rozsah -20 °C až +120 °C robí z tohto priechodu vhodný pre aplikácie s chladným aj teplým médiom. Jmenovitý tlak PN 16 znamená, že môže vydržať spojité tlaky až do 16 bar, čo je dôležité pre rozmerovanie v systémoch s vysokým tlakom. Výber materiálu zabezpečuje kompatibilitu s rozsiahlym rozsahom tekutín a plynov, zatiaľ čo stlačovacia spojka eliminuje potrebu ďalších tesniacich materiálov.

Inštalácia a pripojenie

Na inštaláciu Arch 45° MF IVC23.35 sa uistite, že koncovky potrubia sú čisté a bez hrboľov. Priechod je navrhnutý na využitie s M typom klieští a vyžaduje stlačovací nástroj kompatibilný s určenými rozmermi. Stlačovacia spojka by mala byť vykonaná do momentu, kým indikátor formovania nie je úplne zapojený, čím sa zabezpečí bezpečný a netekúci spoj. Bežné chyby inštalácie zahŕňajú použitie nesprávnych typov klieští alebo nedbanlivé skontrolovanie indikátora formovania. Vždy overte správnu súosovosť a hĺbku stlačenia, aby sa predišlo nesúosovosti alebo nedokonalému tesneniu.

Kompatibilita a príslušenstvo

Tento stlačený ohyb je kompatibilný s ostatnými IVAR stlačenými priechodmi a systémami z uhlíkového pozinkovaného ocele. Vyžaduje stlačovací nástroj s M typom klieští pre inštaláciu. Nie sú potrebné ďalšie povrchové povlaky alebo tesniace prostriedky, ale EPDM kruh musí byť v dobrých podmienkach, aby sa zabezpečilo správne tesnenie. Pre túto verziu nie sú uvedené žiadne príslušenstvo.

Technický pozadie pre projektantov

Arch 45° MF je priechod na zmenu smeru využívaný v stlačených systémoch. Je vyrobený z uhlíkového pozinkovaného ocele, čo poskytuje odolnosť proti korózii a mechanickému poškodeniu. EPDM kruh zabezpečuje tesné tesnenie a je vhodný pre široký rozsah teplôt a typov médií. Metóda stlačovacej spojky eliminuje potrebu svaru alebo závitov, čím sa zníži inštalácia a pravdepodobnosť únikov. Jmenovitý tlak PN 16 umožňuje integráciu do systémov s vysokým tlakom, a vlastnosti materiálu zabezpečujú dlhodobú odolnosť v obidných aj priemyselných prostredí.

Služba a prevádzka

Pre bežnú prevádzku nie je pre tento priechod potrebná žiadna špecifická údržba. Je však dôležité občas skontrolovať stlačovaciu spojku na príznaky opotrebenia alebo únikov. Ak je indikátor formovania poškodený alebo sa spojka zdá byť lose, priechod by mal byť vymenený. Keďže priechod nie je certifikovaný pre pitnú vodu, nesmie byť použitý v systémoch s pitnou vodou. V technických údajoch nie sú uvedené žiadne intervaly údržby.

Často kladené otázky

Môže byť Arch 45° MF IVC23.35 použitý v solárnych vykurovacích systémoch?
Áno, priechod je vhodný pre solárne vykurovacie systémy, keďže vydrží teploty až do +120 °C a je kompatibilný so stlačenými vodnými obvody.

Je priechod kompatibilný s inertnými plyngami?
Áno, EPDM kruh a konštrukcia z uhlíkového pozinkovaného ocele robia z neho vhodný pre použitie s inertnými plyngami v priemyselných aplikáciách.

Môže byť tento ohyb použitý v požiarnych systémoch?
Áno, priechod je vhodný pre požiarnych systémoch, keďže vydrží vysoké tlaky až do 16 bar a je kompatibilný so stlačenou vodou.

Je priechod vhodný pre použitie v systémoch so suchým vzduchom?
Áno, vlastnosti materiálu a tesniace vlastnosti robia z neho vhodný pre aplikácie so suchým vzduchom v priemyselných a HVAC systémoch.
